Ein Schnellkuppeldreieck, oft noch Weiste-Dreieck genannt, macht den Wechsel zwischen Traktor und Anbaugerät deutlich einfacher, wenn Geräte häufig an- und abgebaut werden. Ich gehe hier auf Aufbau, Normen, passende Kategorien und die Punkte ein, an denen in der Praxis Sicherheit, Gewicht und Kompatibilität entscheiden. Gerade beim Frontanbau zeigt sich schnell, ob das System wirklich Zeit spart oder nur zusätzliches Spiel ins Hubwerk bringt.
Das Schnellkuppeldreieck spart Zeit, wenn Passung und Verriegelung stimmen
- Das Schnellkuppeldreieck ist ein Zwischenstück zwischen Dreipunktaufhängung und Gerätedreieck.
- Der größte Vorteil ist das Kuppeln vom Fahrersitz aus ohne Werkzeug und ohne Helfer.
- Normen wie ISO 730 und ISO 11001 regeln, welche Geometrie und welche Bauart zusammenpassen.
- Im Frontanbau ist der Nutzen meist am größten, weil Sicht und Arbeitskomfort besser werden.
- Gewicht, Vorderachslast und Verriegelung sollten beim Kauf genauso wichtig sein wie die reine Passform.
Was das Schnellkuppeldreieck eigentlich leistet

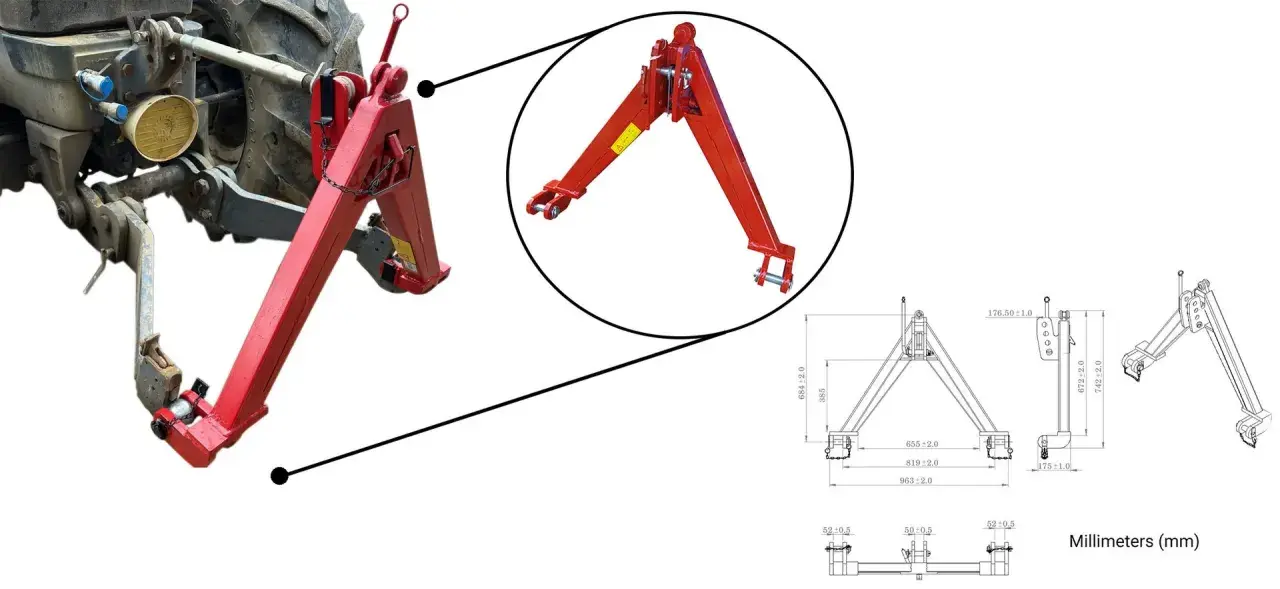

Technisch gesehen ist das Dreieck kein eigenes Arbeitsgerät, sondern ein Zwischenstück zwischen Dreipunktaufhängung und Gerätedreieck. Die Traktorseite hängt an Oberlenker und Unterlenkern des Dreipunkt-Krafthebers, also des Hubwerks mit drei Kupplungspunkten; zusammen mit dem Gegenstück am Anbaugerät ergibt das einen Einphasen-Schnellkuppler, bei dem das Gerät in einem Zug verriegelt. Der große Vorteil ist nicht nur Komfort, sondern auch Reproduzierbarkeit: Das Anbaugerät sitzt nach jedem Ankuppeln an derselben Position, solange das System sauber passt.
Genau deshalb ist das System dort so stark, wo man mit einem Traktor viele verschiedene Anbaugeräte nutzt. Es ist aber eben nicht universell. Wer Kategorie, Geometrie oder Verriegelung ignoriert, bekommt statt eines schnellen Wechsels Spiel, Verschleiß und im schlimmsten Fall ein nicht sauber verrastendes Gerät. Wie das im Alltag funktioniert, sieht man erst beim tatsächlichen Kuppeln.
So greift das Kuppelsystem im Alltag
Der Kuppelvorgang ist simpel, wenn das Gerät sauber abgestellt ist und der Untergrund halbwegs eben bleibt. Die beiden Unterlenker sind die unteren Tragarme des Dreipunkts, der Oberlenker stabilisiert die obere Lage. Genau diese drei Punkte bilden die Basis, auf der das Dreieck sauber einrastet.
- Das schlepperseitige Dreieck wird an Oberlenker und Unterlenker montiert und bleibt dort, solange keine direkte Dreipunktkupplung gebraucht wird.
- Ich fahre gerade an das Gerätedreieck heran und setze das Hubwerk so ab, dass die Spitze des Dreiecks in die Aufnahme läuft.
- Rollen an der Spitze erleichtern das Einfädeln, vor allem wenn der Fahrer allein arbeitet und die Sicht eingeschränkt ist.
- Die Verriegelung muss hör- oder sichtbar einrasten; erst danach hebe ich leicht an und prüfe, ob das Gerät wirklich sitzt.
- Hydraulikschläuche, elektrische Leitungen oder die Zapfwelle, also die mechanische Leistungsabgabe des Traktors, werden erst danach spannungsfrei geführt und kontrolliert.
Ich halte einen zusätzlichen Handgriff immer für sinnvoll: einen kurzen Sichtcheck nach dem ersten Anheben. Genau an dieser Stelle trennt sich eine saubere Lösung von einem nur halb eingestellten System. Damit landet man automatisch bei der Frage, welche Norm und welche Bauart überhaupt zusammenpassen.
Welche Normen und Bauarten wirklich zusammenpassen
Die Normen sind wichtiger, als viele beim Kauf denken. Sie definieren nicht den Marketingnamen, sondern die Geometrie, die Kategorie und das Gegenstück, das wirklich passt. Für mich ist das der Punkt, an dem aus einer praktischen Hilfe schnell ein Fehlkauf werden kann.
| Norm oder Bauart | Wofür sie steht | Praktische Bedeutung |
|---|---|---|
| ISO 730 | Hintere Dreipunktaufhängung mit den Kategorien 1N, 1, 2N, 2, 3N, 3, 4N und 4 | Das ist die Basis, auf der der Kuppler überhaupt erst sinnvoll aufsetzt. |
| ISO 8759-4 | Front-Dreipunktaufhängung | Wichtige Grundlage für Frontanbaugeräte und den Frontkraftheber, also das vordere Hubwerk des Traktors. |
| ISO 11001-2 | A-Rahmen-Kuppler, praktisch das klassische Schnellkuppeldreieck für Kategorie 2 | Geeignet für schnelles An- und Abkuppeln vom Traktorsitz aus. |
| ISO 11001-1 | U-Rahmen-Kuppler für die Kategorien 1, 2N, 2, 3N, 3, 4N und 4 | Eine andere, ebenfalls standardisierte Kupplergeometrie. |
| ISO 11001-3 | Link-Kuppler | Systemlösung für entsprechend ausgerüstete Traktoren und Geräte. |
| ISO 11001-4 | Bar-Kuppler für die Kategorien 2 und 3 | Vor allem für bestimmte Heckanwendungen relevant. |
Ein Detail, das ich aus der Praxis wichtig finde: Ein getestetes Schlepperdreieck der Kategorie 2S brachte mit Bolzen und Federsteckern rund 40 Kilogramm auf die Waage und hielt im DLG-Dauerlauf starke Belastungen über 3950 Prüfrunden beziehungsweise 530 Kilometer ohne Schäden aus. Das zeigt, dass solche Bauteile sehr robust sein können, aber es ersetzt keine saubere Passung und keine vernünftige Gewichtsverteilung am Traktor. Darum lohnt der Blick darauf, wo das System praktisch am meisten bringt.
Wo das System im Alltag am meisten bringt

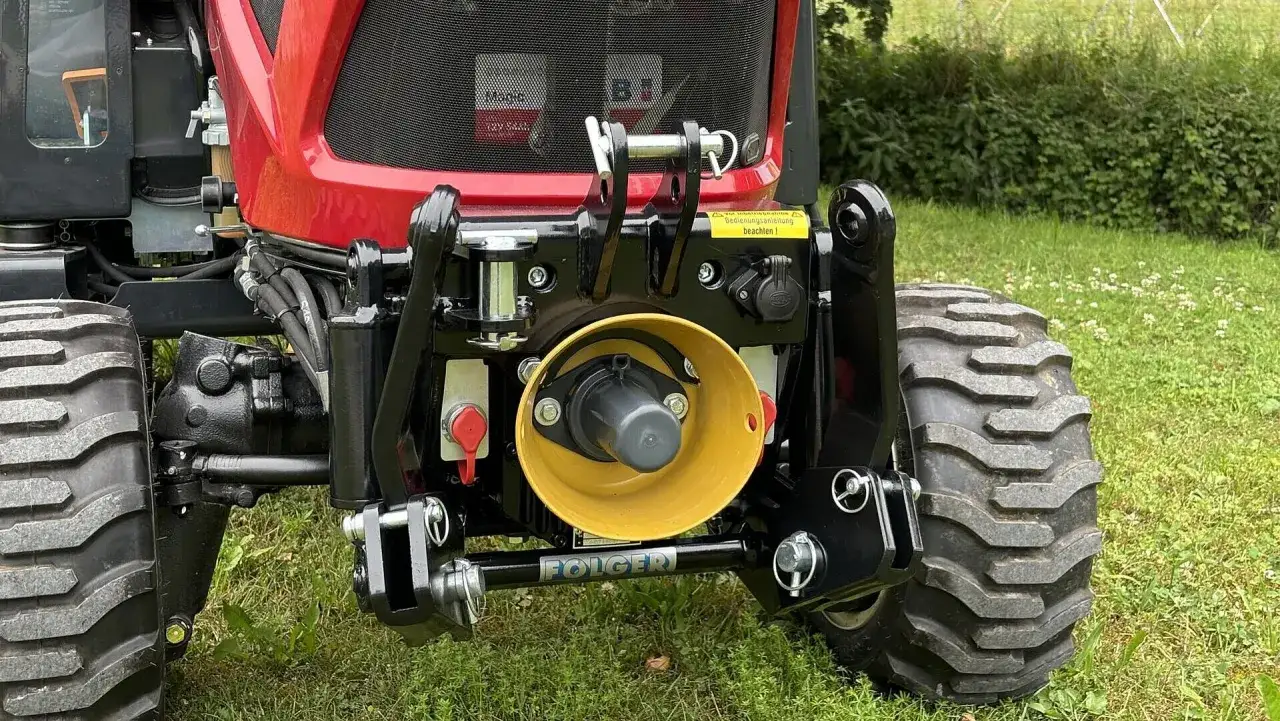

Im Frontanbau spielt das System seine Stärken am deutlichsten aus. Ich sehe das vor allem dort, wo die Sicht nach vorn wichtig ist und der Fahrer mehrere Anbaugeräte im Laufe eines Arbeitstages wechselt. Beim Heckanbau ist der Nutzen ebenfalls vorhanden, aber dort ist der direkte Zugriff oft weniger problematisch, weshalb der Zeitgewinn kleiner ausfällt.
| Einsatz | Nutzen | Meine Einordnung |
|---|---|---|
| Frontanbau | Gute Sicht, schneller Gerätewechsel, bequemes Kuppeln vom Sitz aus | Hier spielt das System seine Stärken am deutlichsten aus. |
| Heckanbau | Weniger Handarbeit am Kupplungspunkt, saubere Wiederholgenauigkeit | Sinnvoll vor allem bei häufig wechselnden Geräten. |
| Dauerhaft montierte Geräte | Kaum Zeitgewinn | Dann reicht oft die klassische Dreipunktlösung. |
Typische Geräte sind für mich Schneeschild, Kehrmaschine, Ballastträger, Frontbesen, Transportbox oder leichte Pflegegeräte. Im kommunalen und im Grundstückspflegeeinsatz ist das besonders angenehm, weil der Frontkraftheber, also das vordere Hubwerk des Traktors, zusammen mit dem Dreieck eine wiederholgenaue Position vorgibt. Genau dort zeigt sich der Zeitvorteil am deutlichsten, bevor die Entscheidung über Auswahl und Nachrüstung ansteht.
Worauf ich bei Auswahl und Nachrüstung achte
Ich würde ein Dreieck nie nur nach Preis oder Farbe auswählen. Entscheidend sind die Kategorie, die Passung zum Gegenstück und die Frage, ob der Traktor mit dem zusätzlichen Gewicht und Hebel noch sauber lenkbar bleibt.
- Kategorie und Geometrie: Traktorseite und Geräteseite müssen zueinander passen; Mischlösungen mit Spiel sind keine Lösung.
- Gewicht und Hebelarm: Vorne macht schon ein vergleichsweise leichtes Bauteil viel aus, weil es weit vor der Vorderachse sitzt.
- Verriegelung: Federklinke, Bolzen, Rollen und Bohrungen müssen spielfrei und sauber geführt sein.
- Leitungen und Zapfwelle: Wenn Hydraulik oder Zapfwelle mitgeführt werden, prüfe ich stets den Knickwinkel und die Reserven beim Lenken.
- Gebrauchtzustand: Ich achte auf Risse, ovale Bohrungen, verbogene Laschen und ausgeschlagene Aufnahmen.
Gerade bei Nachrüstungen lohnt sich der Blick auf die Gegenseite am Anbaugerät. Wer dort noch kein passendes Gerätedreieck hat, spart am falschen Ende. Dann wird aus dem eigentlichen Zeitvorteil schnell ein Bastelprojekt mit Adapterstücken und zusätzlichen Verschleißstellen. Wer diese Punkte unterschätzt, sammelt in kurzer Zeit Fehler, die später unnötig teuer werden.
Typische Fehler, die ich in der Werkstatt und auf dem Feld immer wieder sehe
Die meisten Probleme entstehen nicht im Stahl selbst, sondern bei falscher Handhabung. Das sind die Fehler, die später Spiel, Geräusche oder Beschädigungen verursachen.
- Schräg ankuppeln statt gerade einfahren: Die Verriegelung rastet zwar scheinbar ein, sitzt aber nicht sauber.
- Mit verschlissenen Bolzen oder ausgenudelten Bohrungen arbeiten: Das führt zu Klappern und zu ständigen Stoßlasten.
- Gewicht am Frontkraftheber unterschätzen: Das lenkt sich zunächst nur schwerer an, wird aber bei Transport und Bremsen schnell relevant.
- Geräte ohne Sicht- und Funktionscheck direkt belasten: Ich prüfe nach dem ersten Anheben immer noch einmal die Verriegelung.
- Helfer zwischen Traktor und Gerät positionieren: Das ist unnötig riskant, wenn das Kuppeln vom Sitz aus möglich ist.
Wann ich das System klar empfehle und wann nicht
Für mich lohnt das Schnellkuppeldreieck immer dann, wenn Geräte häufig wechseln, vom Fahrersitz aus angekoppelt werden sollen oder die Sicht nach vorn schlecht ist. Das gilt besonders für Frontarbeit, kommunale Pflegeeinsätze und Betriebe, in denen ein Traktor viele verschiedene Anbaugeräte bedient.
- Klare Empfehlung: häufiger Gerätewechsel, schwere oder sperrige Anbaugeräte, Ein-Mann-Betrieb.
- Eher optional: ein einzelnes Anbaugerät, das monatelang am Traktor bleibt.
- Nie blind kaufen: passende Kategorie, intakte Verriegelung und saubere Geräteschnittstelle sind wichtiger als ein günstiger Preis.
Ich sehe das Weiste-Dreieck deshalb nicht als Spielerei, sondern als saubere Arbeitsvereinfachung. Wenn die Passung stimmt und die Verschleißstellen in Ordnung sind, spart es Zeit, schont den Rücken und macht den Wechsel zwischen Traktor und Anbaugerät deutlich berechenbarer. Für viele Betriebe ist genau das der Unterschied zwischen einmaliger Behelfslösung und dauerhaft brauchbarer Technik.
