Bei der WS 700 entscheidet die richtige Zapfwellenlösung über mehr als nur den Antrieb: Sie beeinflusst Leistung, Laufruhe und vor allem die Sicherheit am Schlepper. Ich gehe deshalb Schritt für Schritt durch, welche Gelenkwelle passt, wie die Maschine am Traktor vorbereitet wird und worauf ich bei Drehzahl, Länge und Kupplung achte. Wer mit Brennholz arbeitet, vermeidet so Fehlkäufe und unnötige Stillstände.
Die wichtigsten Punkte auf einen Blick
- Die Wippsäge 700 ist für Holz bis 1 m und einen Schnittdurchmesser bis 24 cm ausgelegt.
- Für Zapfwellenvarianten werden aktuell 540 U/min und ein Schlepper ab 40 kW genannt; ältere Unterlagen nennen teils 440 U/min.

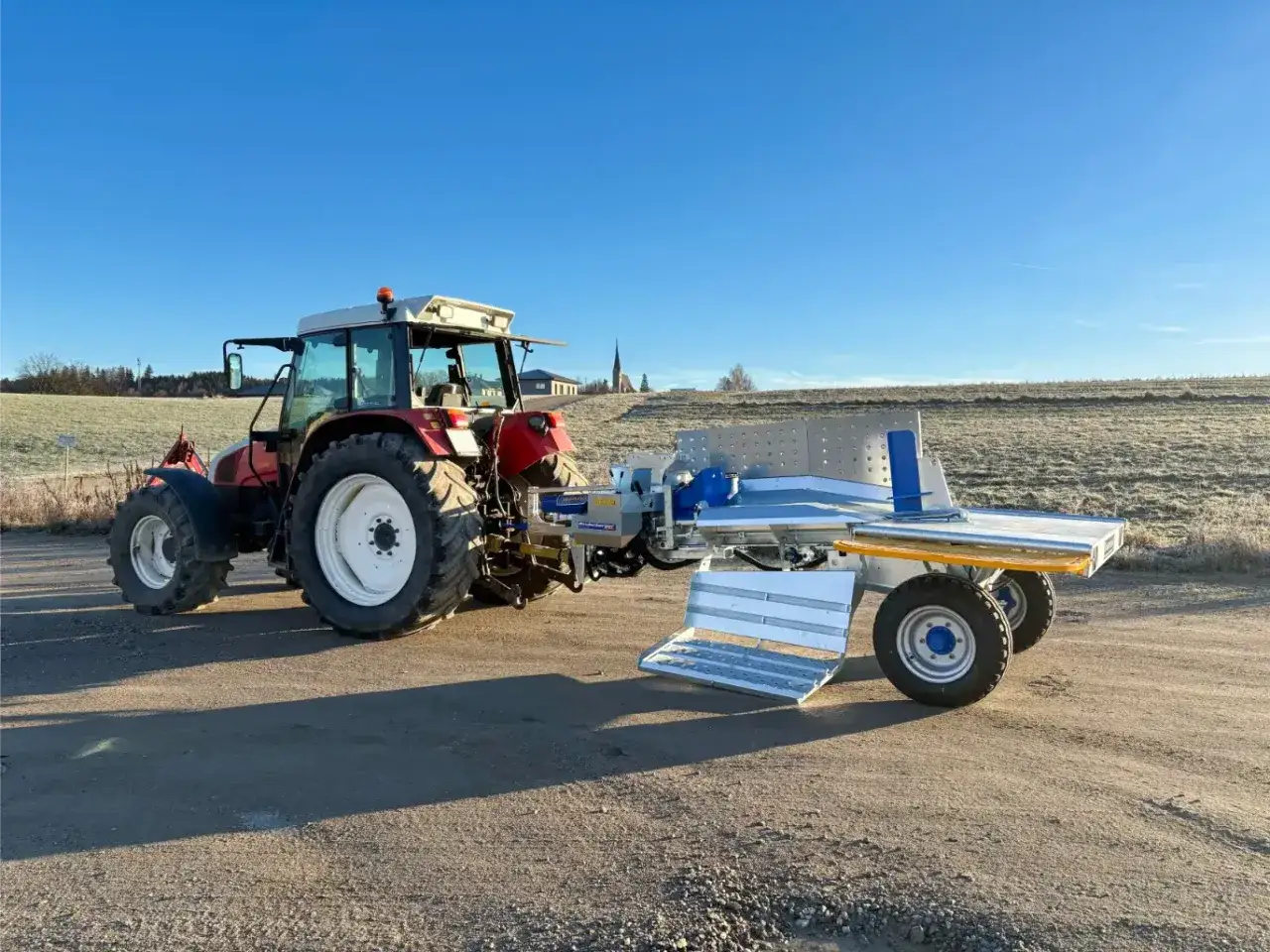

- Bei Dreipunkt-Ausführungen taucht häufig eine BG4-Gelenkwelle mit 710 mm auf, bei Fahrwerkslösungen auch 1010 mm.
- Bei den EZ-Varianten gehört der 3-polige Stecker an der 12-Volt-Anlage des Schleppers zur Inbetriebnahme.
- Die richtige Welle wähle ich nicht nach Modellnamen allein, sondern nach Anbauart, Abstand, Drehzahl und Schutzsystem.
Was die Zapfwellenlösung an der WS 700 leisten muss
Die aktuelle Produktseite für die Wippsäge 700 nennt ein 700-mm-Sägeblatt, eine Holzlänge bis 1 m und einen maximalen Schnitt von 24 cm. Genau dafür ist die Zapfwellenlösung da: Sie bringt die Leistung vom Schlepper sauber in das Winkelgetriebe und von dort weiter zur Sägeeinheit. In der Praxis ist das kein Detail, sondern der Kern der ganzen Maschine.
Ich trenne bei der Bewertung immer zuerst zwischen Z-Variante für den reinen Traktorbetrieb und den elektrischen Ausführungen. Wer ohnehin am Hof mit dem Schlepper arbeitet, profitiert von der Mobilität; wer stationär sägt, fährt mit einem E-Antrieb oft ruhiger. Die Zapfwellenlösung lohnt sich vor allem dort, wo ich den Traktor sowieso verfügbar habe und keinen festen Stromanschluss aufbauen will.
Wichtig ist dabei die Drehzahl. In älteren Unterlagen zur WS 700 steht für den Zapfwellenbetrieb 440 U/min, während neuere Katalogangaben für Zapfwellenvarianten 540 U/min und einen Schlepper ab 40 kW nennen. Ich verlasse mich deshalb nie auf die Modellbezeichnung allein, sondern prüfe immer die konkrete Ausführung. Genau an dieser Stelle entscheidet sich, welche Welle überhaupt sinnvoll ist und welche nur auf dem Papier passt.
Damit ist die Grundfunktion klar: Die Maschine braucht eine passende Kraftübertragung, aber die eigentliche Auswahl beginnt erst bei Länge, Baugröße und Anbauart.
Welche Gelenkwelle zur Maschine passt
Bei der Auswahl verliere ich mich nie in Prospektbegriffen. Entscheidend sind vier Punkte: die Bauform des Anbaus, der reale Abstand zwischen Schlepper und Maschine, die geforderte Drehzahl und die mechanische Belastbarkeit der Welle. BG4 bezeichnet dabei die Baugröße der Gelenkwelle, also die mechanische Klasse von Rohr, Kreuzgelenk und Schutz.
| Prüfpunk | Konkrete Orientierung | Was ich daraus ableite |
|---|---|---|
| Anbauart | Dreipunkt oder Fahrwerk | Bei der Dreipunkt-Ausführung taucht oft 710 mm auf, bei Fahrwerkslösungen auch 1010 mm. |
| Drehzahl | Ältere Unterlagen: 440 U/min, aktuelle Katalogangaben: 540 U/min | Ich prüfe immer Typenschild und aktuelle Konfiguration, bevor ich bestelle oder umrüste. |
| Baugröße | BG4 | Die Welle muss in Leistung und Schutz zur Maschine passen, nicht nur in der Länge. |
| Preisrahmen | Im Zubehör tauchen aktuell etwa 290 Euro für 710 mm und rund 330 Euro für 1010 mm auf | Der Preisunterschied ist klein genug, dass ich die richtige Länge nie zugunsten des schnellsten Angebots opfere. |
Der wichtigste Praxisfehler ist für mich immer derselbe: Jemand misst nur grob am Hof und bestellt dann „irgendwas Passendes“. Das rächt sich sofort, wenn die Welle im Arbeitswinkel zu kurz wird, auf Block läuft oder im Transportzustand unter Spannung steht. Ich messe deshalb im Arbeitszustand und prüfe zusätzlich, ob die Welle auch bei Hubbewegungen und engem Lenkwinkel sauber bleibt.
Wenn du nur eine Faustregel behalten willst, dann diese: nicht nach Marke, sondern nach Geometrie wählen. Die WS 700 verzeiht bei der Kraftübertragung wenig Spielraum, und genau deshalb lohnt sich ein sauberer Abgleich mit dem Traktor und dem konkreten Anbauzustand. Von dort aus ist der Übergang zur Montage nur noch ein kurzer Schritt.
So montiere ich die Kreissäge am Schlepper
Beim Anbau gehe ich strikt in Reihenfolge vor. Erst wird die Maschine gesichert, dann der Schlepper vorbereitet und erst am Ende wird die Zapfwelle zugeschaltet. Das klingt banal, verhindert aber genau die Situationen, in denen Quetschungen, Schäden an der Kupplung oder schief eingebaute Wellen entstehen.
- Ich stelle den Schlepper ab, schalte den Antrieb aus und warte, bis das Sägeblatt vollständig steht.
- Bei den Zapfwellenvarianten löse ich den Haken neben dem Oberlenker und schwenke das Unterlenkerblech nach unten, damit die Kreissäge für den Traktoranbau vorbereitet ist.
- Den Stützwinkel sichere ich so, wie es die Maschine verlangt, und hänge die Säge an die 3-Punkt-Aufnahme des Schleppers an.
- Danach prüfe ich Ober- und Unterlenker auf festen Sitz und sichere die Bolzen mit Splinten.
- Erst jetzt kupple ich die Gelenkwelle an und kontrolliere, ob sie frei läuft und nicht auf Druck steht.
- Bei den EZ-Varianten schließe ich zusätzlich den 3-poligen Stecker an die 12-Volt-Anlage des Schleppers an.
- Die Zapfwelle starte ich erst, wenn keine Person im Gefahrenbereich steht und der Not-Aus nicht gedrückt ist.
Ein Punkt wird oft unterschätzt: Die Kreissäge sollte in der Transportstellung nicht einfach „irgendwie“ am Schlepper hängen. Die Anleitung macht klar, dass die Maschine für den Transport wieder zurückgebaut werden muss. Ich halte mich daran, weil ein falscher Anbau im Fahrbetrieb schnell mehr Schaden anrichtet als der eigentliche Sägevorgang.
Wenn die Montage sauber sitzt, ist der schwierigste Teil fast geschafft. Danach entscheidet vor allem der sichere Betrieb darüber, wie lange die Welle und das Winkelgetriebe wirklich halten.
Sicherheit und Wartung im laufenden Betrieb
Die Kreissäge arbeitet laut Unterlagen mit einer Geräuschbelastung, die je nach Ausführung bis in den Bereich von rund 98 bis 99 dB(A) geht. Für mich heißt das ganz klar: Gehörschutz ist Pflicht, nicht Optionalzubehör. Die Betriebsanleitung verweist außerdem auf die einschlägigen Sicherheitsanforderungen für Kreissägen; praktisch bedeutet das, dass Schutzhauben, Not-Aus und Stillstandsregeln nicht verhandelbar sind.
Ich achte im Alltag auf vier Dinge:
- Schutz und Abdeckung: Schutzrohre, Abdeckungen und Gelenkwellenschutz müssen intakt bleiben.
- Laufverhalten: Vibrationen, Klackern oder ein unruhiger Lauf sind ein Warnsignal, kein Betriebsgeräusch.
- Wärme: Wird die Welle oder das Kreuzgelenk auffällig heiß, stimmt oft der Winkel nicht oder die Schmierung fehlt.
- Abstellen: Nach dem Einsatz wird die Welle sauber abgelegt oder an der Maschine gesichert, damit sie nicht verschmutzt oder beschädigt wird.
Die Anleitung nennt für die Maschine auch das Schmieren von Lagern an den Wellen zwischen Zapfwellenstutzen und Sägeblatt. Das ist der Teil, der im Alltag gern vergessen wird, obwohl er den Unterschied zwischen ruhigem Lauf und frühem Verschleiß macht. Gerade bei häufigem An- und Abkuppeln zahlt sich ein kurzer Blick vor jedem Arbeitstag aus.
Wenn ich eine Sache betone, dann diese: Nie an der laufenden Welle arbeiten und nie zwischen Maschine und Schlepper stehen. Das ist die kleine Regel, die die größten Schäden verhindert. Und genau dort setzt die Frage nach Ersatz und Zubehör an, wenn die Serienwelle nicht mehr sauber passt oder verschlissen ist.
Was sich bei Ersatz und Zubehör wirklich lohnt
Beim Ersatz würde ich nicht zuerst auf den Preis schauen, sondern auf die Passung. Im Zubehör tauchen für die BG4-Welle aktuell Preise um 290 Euro für 710 mm und um 330 Euro für 1010 mm auf. Das ist für mich ein realistischer Rahmen, aber kein Grund, eine zu kurze oder zu lange Welle zu akzeptieren.
Ich würde drei Fälle unterscheiden:
| Variante | Vorteil | Nachteil | Mein Urteil |
|---|---|---|---|
| Originale BG4-Welle | Klare Zuordnung und meist die sauberste Lösung | Etwas teurer als einfache Standardware | Die beste Wahl, wenn die Maschine regelmäßig laufen soll. |
| Universelle Welle ohne genaue Prüfung | Oft schnell verfügbar | Risiko bei Länge, Schutz und Belastbarkeit | Nur dann sinnvoll, wenn Maße und Baugröße wirklich identisch sind. |
| Welle mit Rutschkupplung | Kann Lastspitzen abfangen | Zusätzliche Kosten und Abstimmungsbedarf | Als Zusatzlösung sinnvoll, wenn viel hartes oder ungleichmäßiges Holz läuft. |
Die Rutschkupplung ist keine Standardvorgabe der Maschine, ich sehe sie eher als vernünftige Zusatzsicherung für anspruchsvollen Betrieb. Gerade wenn das Material unruhig ist oder der Traktor deutlich Leistungsspitzen liefert, kann sie den Antriebsstrang spürbar entlasten. Wer nur auf den niedrigsten Preis schaut, spart an der falschen Stelle.
Damit ist auch der Zubehörteil geklärt: Entscheidend ist nicht, was im Katalog hübsch aussieht, sondern was mit der realen Geometrie, der Zapfwellendrehzahl und dem Arbeitsalltag zusammenpasst. Genau diese Angaben machen am Ende die Bestellung einfach.
Mit diesen Angaben bestellst du die richtige Welle ohne Umweg
Wenn ich für eine WS 700 eine Gelenkwelle oder ein Ersatzteil bestelle, lege ich dem Händler immer dieselben Daten vor: exakte Maschinenvariante, Anbauart, Zapfwellen-Drehzahl des Schleppers, Abstand zwischen Schlepper und Maschinenaufnahme in Arbeitsstellung, gewünschte Baugröße und die Frage, ob eine Zusatzkupplung gewünscht ist. Bei den EZ-Varianten kommt der 12-Volt-Anschluss für die elektromagnetische Kupplung noch dazu.
- Modellbezeichnung der Maschine, möglichst mit Untervariante
- Dreipunkt oder Fahrwerk
- Zapfwellendrehzahl des Traktors
- Gemessene Länge im Arbeitszustand und im Transportzustand
- Wunsch nach Originalteil, Ersatzteil oder Zusatzsicherung
Mit diesen Angaben lässt sich die passende Lösung meist ohne Rückfragen finden. Und genau das ist bei einer Maschine wie der WS 700 der beste Weg: erst messen, dann bestellen, dann sauber arbeiten. So bleibt aus dem kleinen Teil „Zapfwelle“ ein verlässlicher Bestandteil des gesamten Brennholz-Setups.
