Ein Holzspalter arbeitet nur dann sauber, wenn Hydraulikdruck, Ölzustand und Ventil zusammenpassen. Wenn der Zylinder träge wird, die Maschine heiß läuft oder die Rücklauf-Rastung nicht sauber auslöst, steckt die Ursache oft nicht im Motor, sondern in der Ventileinstellung oder in einem banalen Hydraulikfehler. Ich zeige hier, wie ich das Ventil am Holzspalter einordne, sicher nachstelle und wann ich lieber an Ölstand, Entlüftung oder Pumpe weiter suche.
Die wichtigsten Punkte auf einen Blick
- Das Druckbegrenzungsventil schützt die Hydraulik vor zu hohem Druck, der Schieber steuert nur die Bewegungsrichtung des Zylinders.
- Vor jeder Verstellung prüfe ich zuerst Ölstand, Entlüftung, Leckagen und Motordrehrichtung.
- Für eine saubere Einstellung brauche ich ein Manometer; blindes Drehen ist unnötig riskant.
- Kleine Schritte und ein Probelauf unter Last sind Pflicht, nicht das schnelle Hochdrehen bis zum Anschlag.
- Wenn der Spalter langsam oder ruckelig läuft, ist oft Luft im System oder zu wenig Öl die eigentliche Ursache.
Was beim Ventil am Holzspalter wirklich eingestellt wird

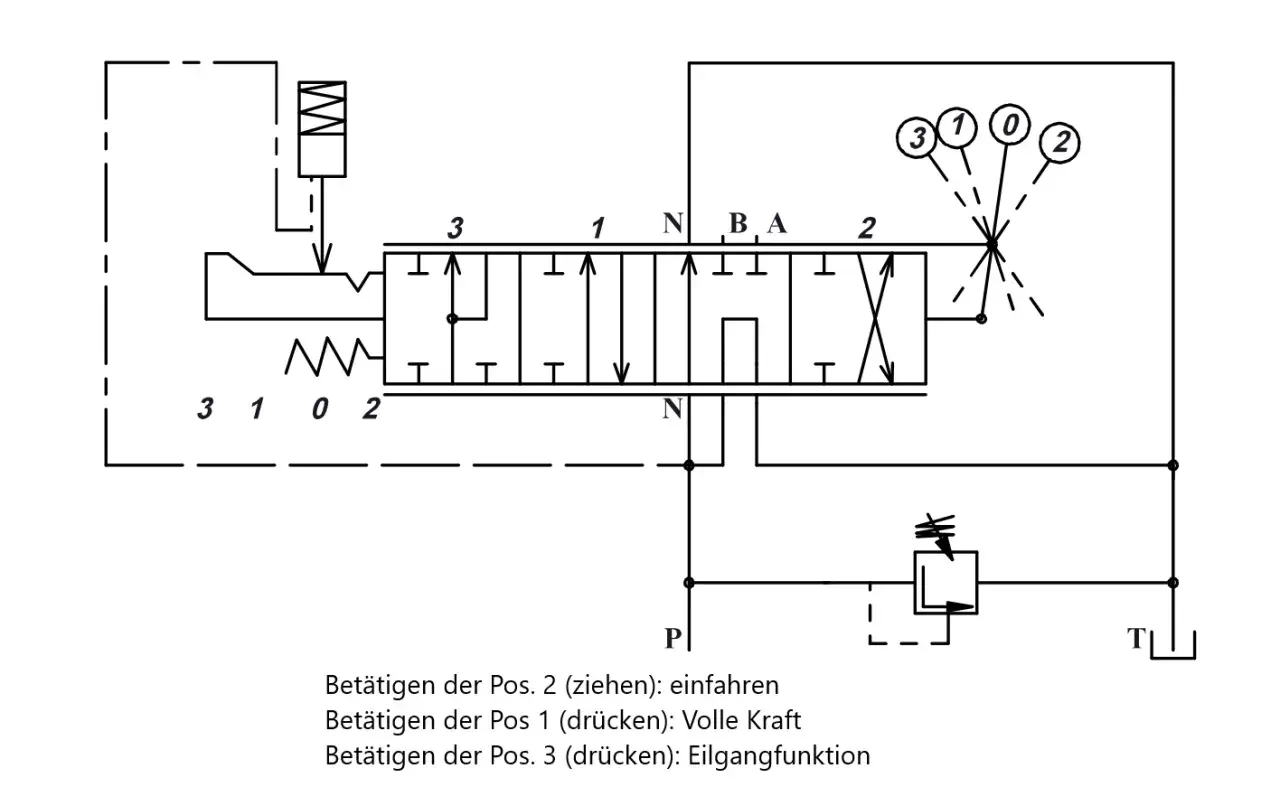

Beim Hydraulikventil eines Holzspalters muss man zwei Dinge sauber trennen: die Richtungssteuerung und die Druckbegrenzung. Der Schieber im Steuerventil lenkt das Öl in den Zylinder hinein oder zurück, während das Druckbegrenzungsventil den Maximaldruck begrenzt. Wer beides verwechselt, dreht schnell an der falschen Schraube und wundert sich über keine oder nur kurzfristige Wirkung.
Zusätzlich gibt es bei vielen Geräten eine Rücklauf-Rastung beziehungsweise ein Detent. Das ist eine Haltefunktion, die den Hebel im Rücklauf hält, damit der Zylinder selbstständig zurückfährt und am Hubende wieder in Neutralstellung springt. Eine Entlüftungsschraube gehört dagegen nicht zur Leistungsregelung, sondern sorgt dafür, dass eingeschlossene Luft aus dem Tankbereich entweichen kann.
| Bauteil | Aufgabe | Wenn etwas nicht stimmt |
|---|---|---|
| Steuerventil / Schieber | Lenkt den Ölstrom in Aus- oder Einfahrtsrichtung | Der Zylinder stoppt nicht sauber oder reagiert ungewöhnlich schwergängig |
| Druckbegrenzungsventil | Begrenzt den maximalen Hydraulikdruck | Zu wenig Spaltkraft oder unnötig hoher Druck mit Wärmeentwicklung |
| Rücklauf-Rastung | Hält den Hebel im Rücklauf, bis der Zylinder zurück ist | Der Kolben fährt nicht frei zurück oder springt zu früh heraus |
| Entlüftungsschraube | Lässt Luft aus dem System entweichen | Ruckeln, Schaumbildung oder unruhiger Lauf trotz korrektem Ölstand |
Für die Praxis heißt das: Erst die Funktion des Bauteils erkennen, dann die Einstellung anfassen. Genau an dieser Stelle wird aus dem groben Suchbegriff schnell eine klare Diagnose.
Wann eine Nachstellung sinnvoll ist und wann nicht
Ich stelle das Ventil nur dann nach, wenn das Fehlerbild wirklich in Richtung Druck oder Rastung zeigt. Viele Probleme sehen nach „zu wenig Kraft“ aus, haben aber mit dem Ventil nichts zu tun. Ein zu niedriger Ölstand, Luft im System, ein verschmutzter Rücklauf oder ein falsch angeschlossener Drehstrommotor können denselben Effekt erzeugen.
| Symptom | Häufige Ursache | Mein erster Check |
|---|---|---|
| Der Zylinder läuft langsam und unruhig | Luft im System, zu wenig Öl, kaltes oder zähes Öl | Ölstand, Entlüftung, sichtbare Leckagen |
| Der Spalter schafft weiches Holz, scheitert aber bei stärkeren Stücken | Druckbegrenzung zu niedrig oder Pumpe verschlissen | Druck messen, Pumpenleistung, Zustand der Dichtungen |
| Der Rücklauf löst nicht sauber aus | Rastung zu streng oder mechanisch verschlissen | Detent, Hebelweg und Federmechanik |
| Das Öl wird schnell heiß | Dauerhafter Bypass, zu hoher Gegendruck oder interne Leckage | Ventileinstellung, Rücklauf, Schläuche und Kupplungen |
Wenn der Spalter nach einem Standortwechsel plötzlich schwächer wirkt, prüfe ich bei elektrischen Geräten außerdem die Drehrichtung des Motors. Und wenn der Keil stumpf ist, ist das kein Ventilproblem, sondern schlicht Mechanik. Diese Trennung spart Zeit und verhindert, dass ich an der Hydraulik herumdrehe, obwohl ein anderer Fehler vorliegt.
Holzspalter-Ventil einstellen ohne das System zu überfahren
Bevor ich an der Schraube drehe, kläre ich die Daten des Geräts. Viele Log-Splitter-Ventile arbeiten grob im Bereich von 1000 bis 3000 psi, also etwa 69 bis 207 bar. Einzelne Modelle liegen mit Werkswerten eher bei 1500 oder 2250 psi, andere lassen sich bis rund 2750 psi einstellen. Entscheidend ist aber nicht der grobe Marktwert, sondern die Freigabe des konkreten Ventils und des gesamten Spalters.
- Ich lese Typenschild und Anleitung. Ohne den zulässigen Maximaldruck fange ich nicht an. Wenn der Hersteller die Einstellung nicht vorsieht, bleibt das Ventil unangetastet.
- Ich stelle die Maschine drucklos. Motor aus, Netzstecker ziehen oder Antrieb stoppen, Zylinder entlasten und alle Restdrücke abbauen.
- Ich setze ein Manometer ein. Ohne Messwert ist jede Nachstellung nur Raten. Ein sauberer Drucktest gehört an den Prüfanschluss oder in die dafür vorgesehene Leitung.
- Ich löse die Kontermutter. Die eigentliche Einstellschraube sitzt oft unter einer Kappe oder unter einer Mutter. Hier arbeite ich in kleinen Schritten, meist höchstens 1/8 bis 1/4 Umdrehung pro Test.
- Ich drehe behutsam und teste erneut. Bei vielen Ventilen erhöht Drehen im Uhrzeigersinn den Druck, gegen den Uhrzeigersinn senkt es ihn. Das gilt aber nicht blind für jede Bauform, deshalb prüfe ich die Ventilbeschreibung.
- Ich führe einen Probelauf unter realistischer Last aus. Erst jetzt sehe ich, ob die Maschine sauber spaltet, der Rücklauf sauber auslöst und das Öl nicht unnatürlich heiß wird.
- Ich sichere die Einstellung. Wenn der Wert passt, ziehe ich die Kontermutter fest und markiere mir die Position. So finde ich später schnell zum Ausgangspunkt zurück.
Mein Maßstab ist simpel: so viel Druck wie nötig, so wenig wie möglich. Mehr Druck macht nicht automatisch mehr Leistung, sondern belastet Zylinder, Schlauchleitungen, Kupplungen und Rahmen unnötig. Genau dort endet die sinnvolle Nachstellung und beginnt das Risiko.
Die häufigsten Fehler beim Nachstellen
Die meisten Probleme entstehen nicht beim eigentlichen Verstellen, sondern davor und danach. Wer das Ventil ohne Messgerät verstellt, verliert die Orientierung. Wer in zu großen Schritten arbeitet, schießt über das Ziel hinaus. Und wer die Einstellung nicht unter Last prüft, merkt den Fehler oft erst dann, wenn der Spalter wieder am Holz steht.
- Ohne Manometer arbeiten führt fast immer zu zu hohem oder zu niedrigem Druck.
- Die falsche Schraube drehen ist ein Klassiker, vor allem wenn Entlüftung und Druckbegrenzung nahe beieinander liegen.
- Zu große Sprünge machen das Ergebnis unruhig und schwer reproduzierbar.
- Nur kalt testen ist unzuverlässig, weil sich Hydraulikverhalten mit der Temperatur ändert.
- Die Kontermutter nicht sichern sorgt dafür, dass sich die Einstellung durch Vibration wieder verändert.
Ich sehe außerdem oft den Irrtum, dass „mehr Tonnen“ automatisch die richtige Lösung seien. Das stimmt nur, solange die Maschine dafür ausgelegt ist. Ein Holzspalter ist kein Bauteil, das man mit etwas mehr Druck beliebig hochzieht. Wenn die Konstruktion oder die Dichtungspakete auf einen engeren Bereich ausgelegt sind, wird aus der vermeintlichen Leistungssteigerung schnell ein Defekt.
Wenn die Leistung trotzdem nicht passt
Selbst nach einer korrekten Ventileinstellung kann ein Holzspalter schwach wirken. Dann suche ich den Fehler nicht weiter am Relief, sondern im restlichen Hydraulikkreis. Das spart Nerven und verhindert unnötiges Nachjustieren.
| Problem nach der Einstellung | Wahrscheinliche Ursache | Was ich als Nächstes prüfe |
|---|---|---|
| Der Zylinder bewegt sich, aber nur mit Verzögerung | Luft im Öl oder zu wenig Füllstand | Tankstand, Entlüftung, Schaum im Öl |
| Die Maschine hat keine echte Spaltkraft | Pumpe verschlissen, Ventil intern undicht oder Druck zu niedrig | Druckmessung am System, Leitungen, Dichtungen |
| Der Rücklauf springt nicht sauber zurück | Detent falsch eingestellt oder mechanisch verschlissen | Rastfunktion, Hebel, Feder und Schieberbewegung |
| Das Öl wird auffällig schnell warm | Dauerbypass, zu hoher Gegendruck oder interne Leckage | Rücklaufweg, Ventilblock, Schlauchführung |
Wenn ich an einem Heimwerkergerät ohne klare Servicefreigabe arbeite und die Symptome trotzdem bleiben, höre ich mit dem Tuning auf. Dann ist Service die bessere Wahl als weiteres Drehen am Ventil. Besonders bei kompakten 230-V-Spaltern ist das sinnvoll, weil dort die Bauteile oft enger aufeinander abgestimmt sind als bei größeren Geräten.
Worauf es nach dem Testlauf noch ankommt
Nach einer gelungenen Einstellung prüfe ich den Spalter noch einmal im echten Betrieb. Wichtig sind dabei Dichtigkeit, Temperatur, Rücklaufverhalten und Ölstand. Wenn sich nach wenigen Zyklen kein Schaum im Tank bildet, keine Verschraubung schwitzt und der Zylinder sauber arbeitet, passt die Grundeinstellung in der Regel.
Viele Hersteller empfehlen bei kleineren Hydraulikgeräten einen Ölwechsel nach etwa 100 Betriebsstunden. Maßgeblich bleibt aber immer das Handbuch des jeweiligen Modells. Ich halte mich daran, weil sauberes Öl für die Ventileinstellung fast so wichtig ist wie die Einstellung selbst. Ein verschmutztes oder gealtertes Hydrauliköl macht aus einer guten Justierung schnell wieder ein unpräzises System.
Am Ende geht es nicht darum, den maximalen Druck aus dem Holzspalter herauszuholen, sondern ihn so einzustellen, dass er zuverlässig, berechenbar und schonend arbeitet. Genau so bleibt die Hydraulik langlebig und der Spalter ein Werkzeug und nicht ein Dauerproblem.
