Ein undichter Holzspalter fällt oft nicht wegen der Pumpe aus, sondern wegen des Hydraulikzylinders: Öl am Stangenkopf, nachlassende Spaltkraft, ruckelige Bewegung oder ein Zylinder, der unter Last nur noch zögerlich arbeitet. Ich zeige hier, wie ich den Schaden sauber eingrenze, welche Teile sich sinnvoll erneuern lassen und wann ein kompletter Austausch die vernünftigere Lösung ist. Dazu kommen Werkzeug, Kosten, typische Fehler und der Punkt, der nach der Reparatur oft übersehen wird: das Entlüften.
Die wichtigsten Punkte auf einen Blick
- Bei Öl am Stangenkopf ist meist zuerst der Dichtsatz oder die Kolbenstange selbst zu prüfen.
- Ein reiner Dichtungswechsel dauert mit passendem Werkzeug oft etwa 2 bis 4 Stunden.
- Tiefe Riefen, Rostnarben oder Pitting an der Kolbenstange machen eine Abdichtung allein meist kurzlebig.
- Dichtsätze liegen häufig bei etwa 13 bis 38 Euro, Spezial- und Markensätze teils deutlich darüber.
- Ein neuer Standardzylinder kostet grob 150 bis 265 Euro, stärkere Ausführungen auch mehr.
- Nach dem Zusammenbau muss der Zylinder langsam entlüftet und unter wenig Last getestet werden.
Woran ich zuerst erkenne, ob der Zylinder wirklich die Ursache ist
Der schnellste Fehler ist, den ganzen Hydraulikstrang zu verdächtigen, obwohl nur eine kleine Undichtigkeit am Zylinderkopf vorliegt. Ich prüfe deshalb zuerst, wo das Öl tatsächlich austritt: am Schlauch, an der Verschraubung, am Zylinderkopf oder direkt an der Kolbenstange. Ein feuchter Ölfilm an der Stange, tropfende Dichtlippen oder eine Maschine, die unter Last deutlich an Kraft verliert, sprechen stark für den Arbeitszylinder.
| Symptom | Wahrscheinliche Ursache | Was ich zuerst mache |
|---|---|---|
| Ölfilm an der Kolbenstange | Stangendichtung verschlissen oder Stange beschädigt | Bereich reinigen, langsam bewegen, Leckstelle genau beobachten |
| Tropfen am Zylinderkopf | O-Ring, Abstreifer oder Kopfabdichtung undicht | Verschraubung und Dichtsatz prüfen |
| Schwammige oder ruckelige Bewegung | Luft im System, Ölstand zu niedrig oder innere Undichtigkeit | Ölstand kontrollieren und später entlüften |
| Spaltkraft nimmt sichtbar ab | Interne Leckage im Zylinder oder an Ventilen | Lecksuche bei ruhender Maschine, dann Druckseite prüfen |
| Nur bei Last Probleme | Dichtung hält kleinen Druck noch, versagt aber unter höherer Belastung | Verhalten bei langsamen und kräftigeren Hüben vergleichen |
Wenn die Leckage erst nach dem Abwischen wieder sichtbar wird, hilft oft ein langsamer Probelauf. So sieht man, ob das Öl aus der Dichtung, aus einer Verbindung oder aus einem Riss kommt. Genau dieser erste Check entscheidet später darüber, ob ich nur abdichte oder deutlich tiefer eingreifen muss. Daraus ergibt sich auch, welche Schäden sich überhaupt noch sinnvoll retten lassen.
Welche Schäden sich noch sinnvoll reparieren lassen
Bei Holzspaltern sind die Dichtungen meist der Schwachpunkt, nicht das Metall. Ich trenne gedanklich drei Fälle: reine Dichtungssache, Verschleiß an der Kolbenstange und Schäden am Zylinderrohr oder am Kopf. Gerade bei älteren Geräten ist das wichtig, weil eine neue Dichtung in einem beschädigten Rohr nur eine kurze Atempause bringt.
- Nur Dichtungen verschlissen - Das ist der dankbarste Fall. Der Zylinder ist mechanisch gesund, nur die Elastomere haben ihre Arbeit getan. Hier lohnt sich die Reparatur fast immer.
- Kolbenstange leicht angelaufen - Leichte Verfärbungen oder matte Stellen sind noch kein Drama, solange die Oberfläche glatt bleibt. Entscheidend ist, ob die Dichtlippe darüber sauber gleiten kann.
- Kolbenstange gerieft oder rostig - Tiefe Riefen, Pitting, also kleine Lochfraßstellen, oder Rostnarben schneiden neue Dichtungen schnell wieder auf. Dann wird aus einer Reparatur oft nur ein kurzes Provisorium.
- Zylinderrohr beschädigt - Laufspuren im Rohr, ausgeschlagene Führungen oder ein beschädigter Kopf sind deutlich teurer. Hier muss man oft zwischen Nacharbeit und Neuteil abwägen.
Die Kolbenstange ist der heikle Punkt: Wenn sie an einzelnen Stellen schon rau oder eingelaufen ist, bringt ein neuer Dichtsatz nur begrenzt etwas. Beim Zylinderrohr gilt dasselbe, nur noch teurer. Sobald beide Laufpartner angegriffen sind, wird aus einer Reparatur schnell eine Übergangslösung. Dann ist ein neuer Zylinder oft die sauberere Entscheidung. Genau deshalb gehe ich die eigentliche Arbeit jetzt Schritt für Schritt an.
So gehe ich bei der Reparatur Schritt für Schritt vor
Bevor ich irgendetwas öffne, sichere ich den Spalter vollständig, lasse Druck ab und arbeite nie an einer Maschine, die noch Restdruck führen kann. Hydrauliköl unter Druck ist kein harmloser Tropfen. Für die Suche nach Lecks nehme ich im Zweifel Pappe oder Papier, niemals die Hand. Danach baue ich den Zylinder aus und markiere alle Anschlüsse, damit beim Zusammenbau nichts vertauscht wird.
Zylinder ausbauen und sauber zerlegen
Je nach Bauart ist der Zylinderkopf mit einem Sicherungsring, einer Verschraubung oder einem Deckel gesichert. Ich löse solche Verbindungen nie mit Gewalt, sondern mit dem passenden Werkzeug und viel Geduld. Ein Foto vor dem Öffnen spart später Zeit, weil man Lage und Orientierung von Dichtungen und Distanzringen nicht aus dem Gedächtnis rekonstruieren muss. Bei vielen Zylindern ist der Weg innen zudem einfacher als von außen sichtbar: Sobald der Kopf einmal offen ist, sieht man schnell, ob nur die Dichtungen müde sind oder ob mechanischer Verschleiß schon mitarbeitet.
Alte Dichtungen vollständig ersetzen

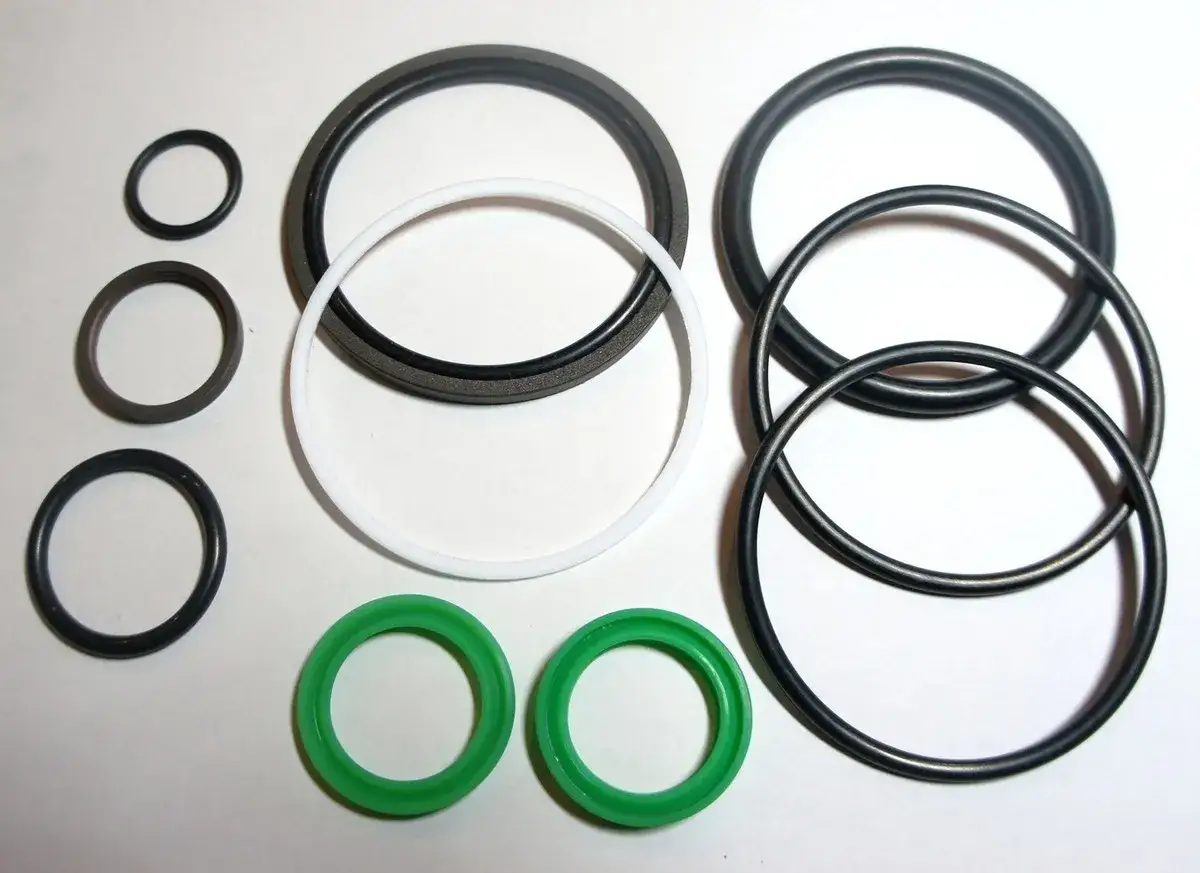

Wenn der Zylinder einmal offen ist, tausche ich nicht nur die offensichtlich defekte Dichtung. Sinnvoll ist fast immer der komplette Dichtsatz: Stangendichtung, Kolbendichtung, Abstreifer und O-Ringe. Das ist billiger als ein zweiter Arbeitsgang und verhindert, dass eine alte Nebendichtung kurz nach der Reparatur wieder zum Problem wird. Neue Dichtungen benetze ich vor dem Einbau leicht mit Hydrauliköl. Das klingt banal, macht aber in der Praxis einen großen Unterschied, weil trockene Lippen beim ersten Hub schnell beschädigt werden.
Metallflächen prüfen statt nur Teile zu tauschen
Der technische Teil endet nicht bei den Gummiringen. Ich fahre mit sauberer Hand über Kolbenstange und Zylinderlaufbahn und achte auf Riefen, Pitting, korrodierte Stellen und Grate an den Kanten. Tiefe Schäden lasse ich nicht einfach „mit abdichten“, sondern entscheide dann über Austausch, Nacharbeit oder Fachbetrieb. Gerade bei chrombeschichteten Stangen ist Schleifen mit ungeeignetem Werkzeug tabu, weil schon kleine Kratzer die neue Dichtung wieder ruinieren können.
Lesen Sie auch: Holzspalter Angebot: So findest du den besten Spalter 2026
Wieder montieren und testen
Beim Zusammenbau muss jede Dichtung in der richtigen Richtung sitzen. Danach ziehe ich alle Verbindungen mit Gefühl und nach Herstellervorgabe an. Der erste Testlauf erfolgt langsam, damit sich die Dichtungen setzen und ich Undichtigkeiten früh sehe. Wenn der Zylinder direkt unter Last sauber bleibt, ist die Reparatur meist gelungen. Mit dieser Reihenfolge vermeidet man die typischen Rückfälle, die oft nicht an der Dichtung selbst, sondern an der Montage liegen. Im nächsten Schritt geht es darum, welches Material und welche Kosten im konkreten Fall realistisch sind.
Werkzeug, Dichtsatz und Kosten realistisch einordnen
Für eine saubere Reparatur braucht man kein Speziallabor, aber auch nicht nur einen Schraubenschlüssel. Entscheidend sind passende Messmittel, ein sauberer Arbeitsplatz und der richtige Dichtsatz. Wer die Maße des Zylinders nicht kennt, bestellt schnell falsch und bezahlt am Ende zweimal.
| Posten | Typischer Bereich | Einordnung |
|---|---|---|
| Dichtsatz für Standardzylinder | ca. 13 bis 38 Euro | Typisch für viele einfache Größen, bei Marken- oder Sondermaßen teils höher |
| Größerer oder spezialisierter Dichtsatz | ca. 40 bis 120 Euro | Kommt bei Sondermaßen, mehrteiligen Sätzen oder spezieller Bauart vor |
| Neuer Standardzylinder für Holzspalter | ca. 150 bis 265 Euro | Für viele kleinere bis mittlere Geräte eine realistische Größenordnung |
| Stärkere oder längere Ausführung | ca. 260 bis 465 Euro | Bei robusteren Spaltern und längeren Hüben schnell teurer |
- Messschieber oder Bügelmessschraube für Bohrung und Stangendurchmesser
- Seegeringzange oder das passende Werkzeug für die jeweilige Sicherung
- fusselfreie Tücher und saubere Handschuhe
- ein Kunststoffspatel oder ein glattes Montagewerkzeug für Dichtungen
- frisches Hydrauliköl nach Herstellervorgabe
- ein kompletter Dichtsatz, nicht nur eine einzelne Lippe
Für mich ist das die entscheidende Rechnung: Liegt der Schaden nur bei Dichtungen, ist Reparatur fast immer sinnvoll. Kommen neue Dichtungen, Arbeitszeit und eine angegriffene Stange zusammen, nähert sich die Summe schnell dem Preis eines neuen Zylinders. Dann sollte man nicht aus Prinzip reparieren, sondern vernünftig vergleichen. Genau dabei hilft der nächste Abschnitt.
Wann ein neuer Zylinder die bessere Entscheidung ist
Nicht jeder defekte Zylinder verdient eine Überholung. Wenn die Kolbenstange sichtbar eingelaufen ist, das Rohr tiefe Riefen hat oder der Kopf ausgeschlagen ist, repariert man oft eher den Moment als die Ursache. In solchen Fällen kann ein Austausch günstiger sein, obwohl das Ersatzteil zunächst teurer wirkt.
| Kriterium | Reparatur | Ersatz |
|---|---|---|
| Dichtungen | Ja, fast immer | Nur wenn der passende Satz nicht lieferbar ist |
| Kolbenstange | Nur bei glatter Oberfläche | Bei Riefen, Pitting oder Rostnarben |
| Zylinderrohr | Bei kleinen Spuren und wirtschaftlicher Nacharbeit | Bei tiefen Laufspuren oder Korrosion |
| Gesamtkosten | Sinnvoll, wenn vor allem der Dichtsatz nötig ist | Sinnvoll, sobald Nacharbeit oder mehrere Verschleißteile dazukommen |
Ich setze die Grenze pragmatisch: Wenn die Reparatur inklusive Dichtsatz, möglicher Nacharbeit und meinem Zeitaufwand deutlich über etwa 60 Prozent eines neuen Zylinders liegt, tendiere ich zum Ersatz. Das ist keine starre Regel, aber in der Praxis ein brauchbarer Prüfpunkt. Bei älteren Geräten mit unklarer Ersatzteilversorgung wird diese Entscheidung noch wichtiger. Ist die mechanische Seite geklärt, bleibt noch ein Punkt, den viele nach der Montage unterschätzen: das Entlüften.
Nach der Reparatur langsam entlüften und unter Last prüfen
Ein frisch montierter Zylinder kann technisch korrekt sein und trotzdem schlecht laufen, wenn Luft im System steckt. Dann ruckelt der Spaltkeil, die Bewegung wirkt schwammig oder die Kraft baut sich verzögert auf. Ich lasse den Spalter deshalb mehrmals langsam vollständig aus- und einfahren, bevor ich wieder echtes Holz einlege.
- Ölstand prüfen und bei Bedarf nach Herstellervorgabe auffüllen.
- Motor oder Aggregat starten und den Zylinder langsam bewegen.
- Den Zylinder drei bis fünf Mal vollständig aus- und einfahren.
- Wenn eine Entlüftungsschraube vorhanden ist, sie am höchsten Punkt vorsichtig öffnen, bis blasenfreies Öl austritt.
- Danach alle Anschlüsse kontrollieren und den Spalter erst mit leichter Last testen.
Wenn der Zylinder dabei ruhig läuft und die Anschlüsse trocken bleiben, ist die Chance hoch, dass die Reparatur hält. Erst danach gehe ich zu dickerem Holz über und prüfe erneut, ob der Druck sauber aufgebaut wird. Diese letzte Kontrolle trennt eine saubere Instandsetzung von einem bloßen Zusammenbau. Für die nächste Saison lohnt es sich außerdem, den Rest der Maschine gleich mit im Blick zu behalten.
Was ich vor der nächsten Holzsaison gleich mitprüfen würde
Nach einer erfolgreichen Reparatur schaue ich nicht nur auf den Zylinder, sondern auf das ganze Hydraulikbild: Ölstand, Filter, Schlauchschellen, Verschraubungen und die Sauberkeit rund um den Spalter. Viele Folgeschäden entstehen nicht durch einen einzelnen Defekt, sondern durch Schmutz, zu altes Öl oder einen langen Sommer mit offen stehendem Kolben.
- Exponierte Kolbenstange sauber halten und bei Lagerung leicht schützen.
- Hydrauliköl auf Farbe, Geruch und Schaumbildung prüfen.
- Schlauchanschlüsse und Dichtflächen nach dem ersten Probelauf kontrollieren.
- Den Spalter trocken lagern und den Zylinder möglichst eingefahren abstellen.
- Bei wiederkehrenden Lecks nicht nur die Dichtung, sondern auch Führung und Stange prüfen.
So verhindert man, dass aus einer eigentlich kleinen Reparatur ein dauerndes Nacharbeiten wird. Wer den Zylinder, die Hydraulik und die Lagerung zusammen denkt, spart am Ende nicht nur Geld, sondern auch Stillstand und unnötige Risiken am Gerät. Genau so behandle ich eine Holzspalter-Instandsetzung: nicht als Einmalaktion, sondern als Teil einer sauberen, sicheren Wartungskette.
