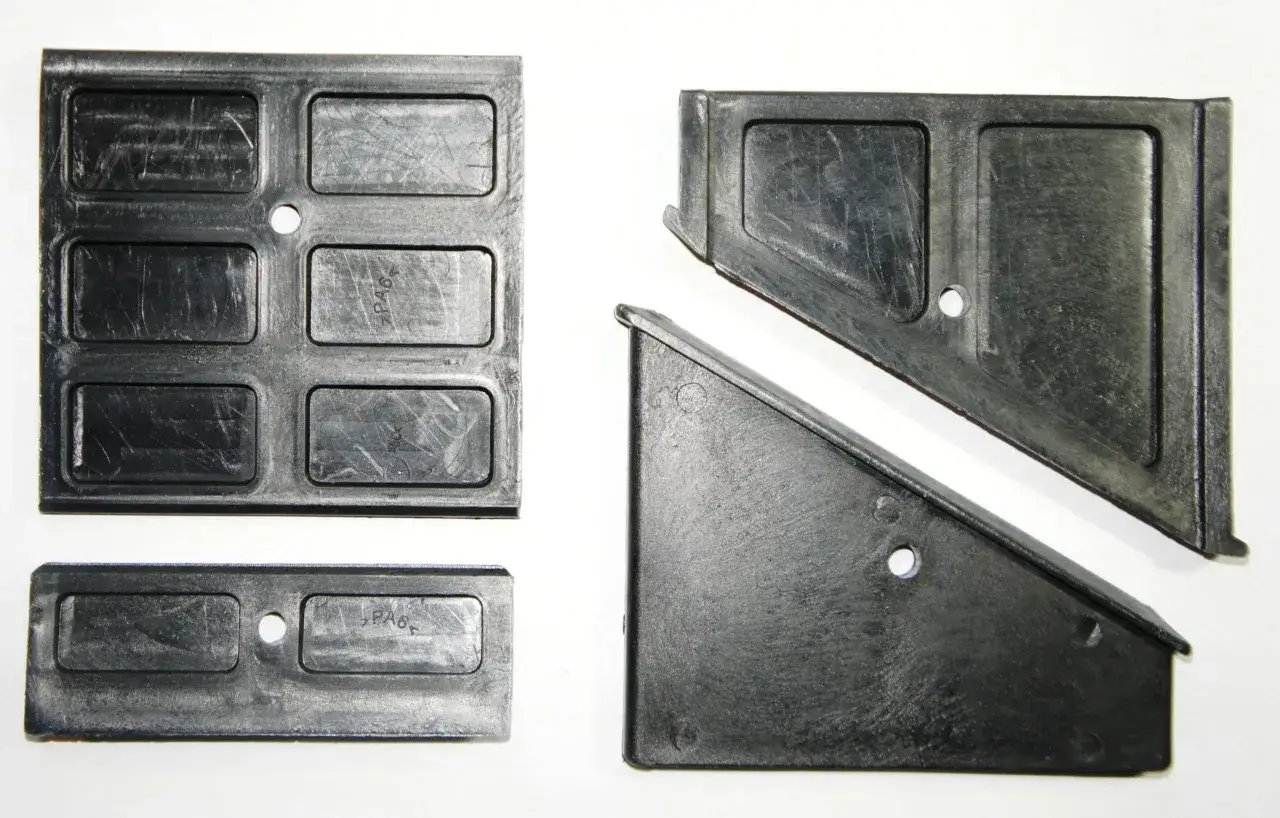

Verschlissene Führungsplatten machen sich bei einem Holzspalter schnell bemerkbar: Die Säule läuft rauer, das Messer kippt leicht oder der Schlitten wirkt unpräzise. Dann hilft reines Nachfetten oft nur noch kurz. Ich zeige hier, wie ich die Gleitplatten an Güde-Spaltern beurteile, sicher tausche und danach sauber einstelle.
Die wichtigsten Punkte vor dem Austausch
- Die Gleitplatten führen die Spaltsäule; Riefen, Spiel und Schleifgeräusche sind typische Verschleißzeichen.
- Vor dem Tausch muss der Spalter spannungsfrei, sauber und in sicherer Arbeitsposition sein.
- Je nach Güde-Modell heißen die Teile seitliche, vordere oder hintere Gleitplatten oder sind als Säulenführung geführt.
- In der Praxis ist der Wechsel gut machbar, wenn die Teile richtig zugeordnet, gleichmäßig ausgerichtet und anschließend geschmiert werden.
- Wenn die Säule selbst eingelaufen ist, reicht der Plattenwechsel allein oft nicht mehr aus.
Woran ich verschlissene Gleitplatten erkenne
Die Führungsflächen an einem Güde-Holzspalter sind keine dekorativen Bauteile, sondern ein echter Verschleißpunkt. Ich trenne dabei klar zwischen trockener Führung und mechanischem Verschleiß: Trockene Flächen laufen nach dem Fetten oft wieder sauber, eingelaufene Platten dagegen bleiben unruhig, auch wenn genug Schmierstoff drauf ist. In der Güde-Anleitung wird das Fetten der Spaltsäule vor jedem Einsatz ausdrücklich empfohlen, weil das die Lebensdauer der Gleitbacken erhöht.
- Seitliches Spiel: Die Spaltsäule kippt fühlbar oder läuft nicht mehr satt in der Führung.
- Riefen und matte Stellen: Sichtbare Laufspuren deuten auf Abrieb und Materialverlust hin.
- Schleif- oder Knarzgeräusche: Gerade unter Last hört man oft zuerst, dass etwas nicht mehr sauber gleitet.
- Ruckeln im Hub: Der Zylinder arbeitet, aber die Bewegung wirkt ungleichmäßig oder hakelig.
- Schmierfilm reicht nicht mehr aus: Wenn der Lauf trotz sauberer und gefetteter Führung rau bleibt, ist der Tausch fällig.
Ich sehe das in der Praxis oft so: Solange die Maschine nur trocken gelaufen ist, genügt Reinigung plus Schmierung. Wenn aber die Auflageflächen bereits eingelaufen sind, verschiebt man das Problem nur. Dann lohnt sich der Austausch der Führungselemente, bevor die Spaltsäule selbst Schaden nimmt.
Damit ist die Diagnose klarer, und der nächste Schritt ist die saubere Vorbereitung der Arbeit.
So bereite ich den Spalter sicher vor
Bei einer Reparatur am Spalter mache ich keine halben Sachen. Der wichtigste Punkt ist immer: spannungsfrei arbeiten und die Maschine so abstellen, dass sie nicht ungewollt nachfährt oder kippt. Ich prüfe außerdem die genaue Modellbezeichnung, weil Güde je nach Baureihe unterschiedliche Gleitplatten und Führungsausführungen verbaut. Bei einigen Geräten ist die Säulenführung sogar als wechselbare Baugruppe ausgeführt.
- Netzstecker ziehen oder die Stromzufuhr sicher trennen.
- Spaltsäule beziehungsweise Messer in die untere Endlage fahren.
- Arbeitsbereich reinigen, damit Schmutz nicht in die neue Führung kommt.
- Typenschild und Ersatzteilliste bereitlegen, damit die richtige Platte bestellt wird.
- Werkzeug, Fett und ein sauberes Tuch vorab hinlegen.
- Die alte Lage der Platten fotografieren, bevor etwas gelöst wird.
| Werkzeug | Wofür ich es brauche | Worauf ich achte |
|---|---|---|
| Schlüsselsatz / Inbus | Zum Lösen der Befestigungen | Passgenau ansetzen, um Schraubenköpfe nicht zu zerstören |
| Reinigungstuch und Bürste | Führungsflächen sauber machen | Keine Späne oder Sand in der Führung lassen |
| Fett | Neue Führung nach dem Einbau schmieren | Nur sparsam und gleichmäßig auftragen |
| Schieblehre oder Fühlerlehre | Spiel und Sitz kontrollieren | Hilft, zu viel oder zu wenig Abstand zu erkennen |
Wenn diese Vorbereitung steht, geht der eigentliche Tausch deutlich ruhiger von der Hand.
Gleitplatten am Güde-Holzspalter wechseln
Ich gehe dabei immer nach dem gleichen Muster vor: erst entlasten, dann lösen, dann sauber neu ausrichten. Je nach Modell müssen dafür nur die Platten selbst, manchmal aber auch Abdeckungen, Tischteile oder angrenzende Bauteile entfernt werden. Wichtig ist, dass man nicht einfach eine neue Platte an eine verschlissene oder verschmutzte Auflage schraubt.
-
Alte Position dokumentieren
Ich markiere mir, wo oben, unten, vorne und hinten sitzt. Bei Güde stehen in den Ersatzteillisten je nach Modell unterschiedliche Bezeichnungen, zum Beispiel seitliche, vordere oder hintere Gleitplatte. -
Zugang freilegen
Wenn ein Tisch, ein Schwenktisch oder eine Abdeckung im Weg ist, baue ich nur das ab, was wirklich nötig ist. So bleibt die Zuordnung der Teile klar. -
Befestigungen lösen
Ich löse Schrauben oder Bolzen gleichmäßig und ohne Gewalt. Sitzt etwas fest, hilft Kriechöl und Geduld mehr als rohe Kraft. -
Führungsflächen reinigen
Die Kontaktflächen an der Säule müssen sauber, trocken und frei von Grat sein. Kleine Metallspäne oder verhärteter Schmutz ruinieren eine neue Platte schneller als jeder normale Betrieb. -
Neue Platten ansetzen
Ich setze die Ersatzteile in exakt derselben Lage ein, in der die alten Teile gesessen haben. Erst handfest fixieren, dann die Position prüfen. -
Spiel korrekt einstellen
Die Führung darf nicht klemmen, aber auch nicht lose wackeln. Das richtige Maß liegt dazwischen: satt geführt, jedoch ohne unnötige Reibung. -
Verschraubung gleichmäßig anziehen
Ich ziehe schrittweise über Kreuz oder in kleinen Etappen nach, damit sich die Platte nicht verspannt. Genau hier entstehen die meisten unnötigen Montagefehler. -
Probe ohne Last fahren
Erst wenn die Maschine leer und sauber läuft, teste ich mit einem kleinen Holzstück. Ein sauberer Leerlauf sagt mehr als ein schneller Belastungstest.
Wenn die Platte sauber sitzt, ist die halbe Arbeit erledigt. Welche Ersatzteile genau passen und was sie kosten, hängt dann vom konkreten Güde-Modell ab.
Was das Ersatzteil kostet und wie ich das richtige Teil finde
Für den Kauf orientiere ich mich immer an der Ersatzteilliste des exakten Modells, nicht nur an der allgemeinen Bezeichnung „Güde-Holzspalter“. Das ist wichtig, weil sich Baujahr, Führungstyp und Plattenform unterscheiden können. In einer aktuellen Güde-Ersatzteilliste für ein Beispielmodell lagen einzelne Gleitplatten bei 8,39 Euro netto beziehungsweise 9,98 Euro brutto; die komplette Spaltsäule wurde dort mit 73,86 Euro netto beziehungsweise 87,89 Euro brutto ausgewiesen. Das zeigt recht gut, dass ein Plattentausch meist überschaubar bleibt, eine komplette Baugruppe aber deutlich teurer wird.
| Bauteil | Beispielpreis | Praxis |
|---|---|---|
| Seitliche Gleitplatte | 8,39 € netto / 9,98 € brutto | Typischer Verschleißpunkt, oft paarweise prüfen |
| Vordere Gleitplatte | 8,39 € netto / 9,98 € brutto | Wichtig, wenn die Führung vorne sichtbar schleift |
| Hintere Gleitplatte | 8,39 € netto / 9,98 € brutto | Relevant bei Spiel oder schrägem Lauf der Säule |
| Komplette Spaltsäule | 73,86 € netto / 87,89 € brutto | Sinnvoll, wenn die Führung selbst deutlich eingelaufen ist |
Die Güde-Anleitung ist bei Ersatzteilen eindeutig: Bei Austausch oder Ersatz von Bauteilen sollen Original-Ersatzteile verwendet werden. Ich halte das für vernünftig, weil Maßhaltigkeit und Materialhärte bei Führungsteilen wichtiger sind als ein paar gesparte Euro. Bei verschlissenen Platten ist der billigste Nachbau selten der günstigste Weg, wenn die Führung danach wieder nicht sauber läuft.
Wenn die Teilezuordnung stimmt, ist die eigentliche Montage meist unkompliziert. Die meisten Probleme entstehen nicht beim Bestellen, sondern beim schnellen Einbau ohne sauberen Abgleich.
Typische Fehler, die den neuen Führungen schaden
Bei Führungsplatten am Holzspalter sehe ich immer wieder dieselben Fehler. Sie kosten nicht nur Zeit, sondern machen die neue Reparatur schnell wieder zunichte.
- Nur schmieren statt tauschen: Wenn die Platte bereits eingelaufen ist, bringt Fett allein keine echte Lösung mehr.
- Falsches Modell bestellt: Schon kleine Unterschiede in Serie oder Bauform führen zu unpassenden Teilen.
- Platten verspannt montiert: Wird eine Seite zu fest angezogen, läuft die Säule schief oder klemmt.
- Schmutz zwischen Platte und Säule: Ein einziger Span kann die neue Oberfläche beschädigen.
- Zu viel Spiel eingestellt: Dann wackelt die Säule weiter und die Führung arbeitet gegen sich selbst.
- Zu früh unter Last getestet: Erst muss der Leerlauf sauber sein, dann kommt das Holz.
- Andere Schäden übersehen: Ist die Säule selbst oder der Schlitten stark eingelaufen, reicht der Plattenwechsel allein oft nicht.
Ich gehe deshalb nach dem Einbau nie sofort davon aus, dass alles erledigt ist. Erst der erste saubere Probelauf zeigt, ob Führung, Befestigung und Schmierung wirklich zusammenpassen.
Woran ich nach dem Einbau sofort prüfe, ob alles passt
Nach dem Tausch achte ich auf drei Dinge: gleichmäßigen Lauf, sauberes Geräuschbild und stabiles Spielmaß. Der Spalter darf weder knacken noch auf einer Seite schleifen. Wenn sich die Spaltsäule leicht und ohne Ruckeln bewegt, ist das ein gutes Zeichen. Wenn sie aber bereits im Leerlauf spürbar verspannt, gehe ich noch einmal an die Einstellung zurück.
- Die Säule läuft ohne seitliches Kippen oder Stottern.
- Es entstehen keine neuen Schleifspuren an den Kontaktflächen.
- Schrauben und Bolzen sitzen nach dem ersten Lauf noch sauber.
- Die Führungsflächen haben einen dünnen, gleichmäßigen Schmierfilm.
- Nach wenigen Arbeitszyklen bleibt das Geräuschbild ruhig und konstant.
