Bei Traktoren und Anbaugeräten entscheidet der Antrieb oft nicht an der Motorleistung, sondern an der Geometrie zwischen Maschine und Gerät. Eine Weitwinkel-Gelenkwelle löst genau dieses Problem, wenn beim Wenden, bei engen Rangierbewegungen oder in Arbeitsstellung starke Knickwinkel entstehen. Wer den passenden Aufbau wählt, reduziert Verschleiß, vermeidet Ruckeln und sorgt dafür, dass die Kraftübertragung auch unter Last sauber bleibt.
Die wichtigsten Punkte auf einen Blick
- Standardwellen reichen oft nur bis etwa 25° Dauerknick, Weitwinkel-Ausführungen deutlich weiter.
- Für viele Landmaschinen sind 50° Dauerwinkel und bis zu 80° kurzzeitig der praxisrelevante Bereich.
- Einseitige, beidseitige und CV-Ausführungen lösen unterschiedliche Winkel- und Laufprobleme.
- Rundballenpressen, Ladewagen und viele Erntegeräte profitieren besonders von der Lösung.
- Wichtig sind nicht nur Winkel, sondern auch Drehmoment, Länge, Schutz und Überlastsicherung.
- Saubere Wartung und intakte Schutzvorrichtungen sind für Lebensdauer und Arbeitssicherheit entscheidend.
Wann eine Weitwinkel-Gelenkwelle wirklich sinnvoll ist
Ich schaue bei solchen Antrieben zuerst auf den Arbeitsablauf: Bleibt die Welle während des Einsatzes fast gerade, reicht meist eine normale Gelenkwelle. Entstehen aber beim Wenden am Vorgewende, beim kurzen Ankuppeln oder in der Arbeit regelmäßig starke Winkel, wird die Weitwinkeltechnik interessant. Für einfache Standardwellen gelten in der Praxis häufig etwa 25° Dauer-Knickwinkel; Weitwinkel-Ausführungen liegen je nach Bauart deutlich höher, mit bis zu 50° im Dauerbetrieb und bis zu 80° kurzzeitig.
Genau dieser Spielraum macht den Unterschied bei Maschinen, die am Traktor dicht mitlaufen oder in engen Kurven arbeiten. Typische Beispiele sind Rundballenpressen, Ladewagen, Mähwerke oder bestimmte Ernte- und Bodenbearbeitungsgeräte. Wenn die Welle im Arbeitsalltag oft an ihre Winkelgrenze kommt, steigt sonst nicht nur der Verschleiß, sondern auch die Gefahr von Schwingungen, unruhigem Lauf und unnötiger Wärmeentwicklung. Darum sollte man die Welle nicht nach „passt schon irgendwie“, sondern nach dem realen Bewegungsbild der Maschine auswählen.
Der nächste Schritt ist deshalb nicht die Marke, sondern der Aufbau der Welle und die Frage, welche Bauart den Winkel tatsächlich sauber abfängt.
Wie der Aufbau über Komfort und Lebensdauer entscheidet

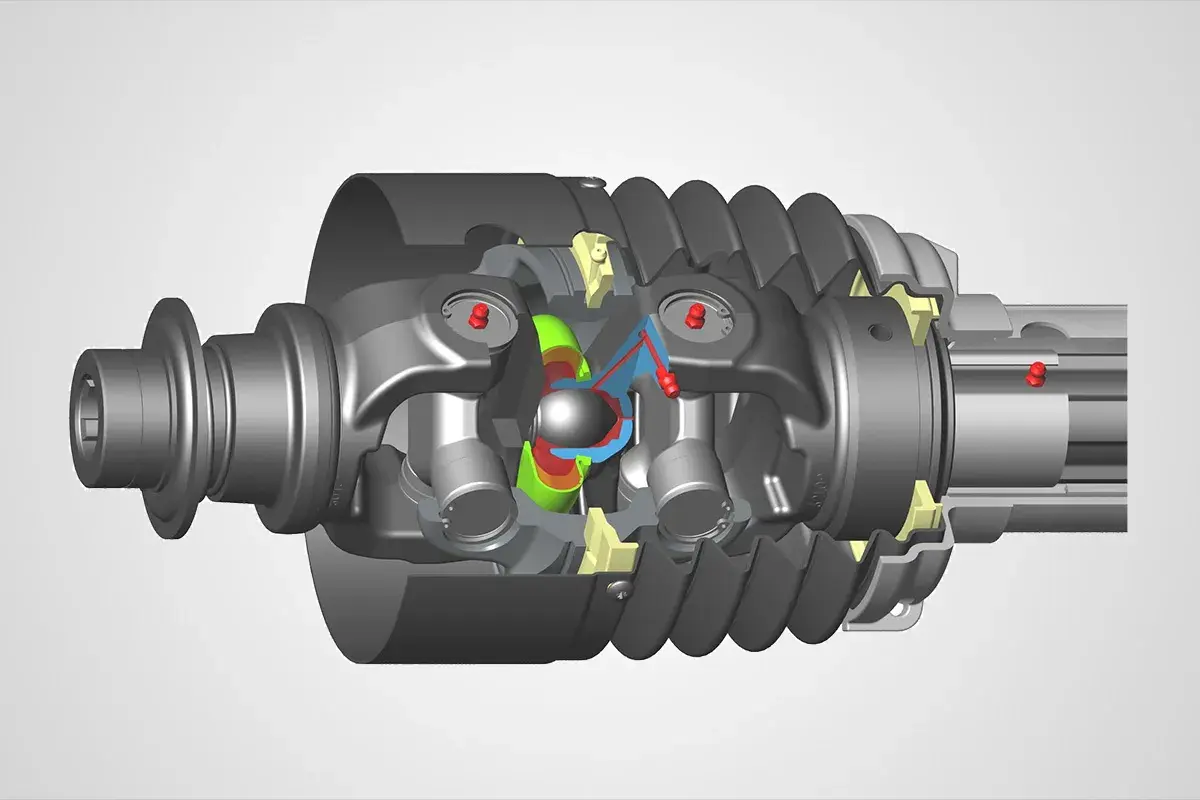

Bei einer Weitwinkelgelenkwelle steckt der Unterschied oft im Detail. Entscheidend sind das Gelenk selbst, die Schutzhauben, die Profilrohre und die Art der Überlastsicherung. Ein gutes Gelenk kann hohe Winkel übertragen, ohne dass die Drehbewegung sofort rau, laut oder ungleichmäßig wird. Bei hochwertigen CV-Ausführungen, also Gleichlaufgelenken, bleibt die Drehzahlübertragung über den Winkel besonders ruhig, was gerade bei sensiblen oder schweren Anbaugeräten ein echter Vorteil ist.
| Bauart | Wofür sie gedacht ist | Stärken | Grenzen |
|---|---|---|---|
| Standardgelenkwelle | Gerade bis leicht angewinkelte Anwendungen | Einfach, robust, meist günstiger | Bei engen Kurven schneller an der Grenze |
| Einseitige Weitwinkel-Ausführung | Wenn vor allem eine Seite stark winkelt, oft traktorseitig | Praktisch bei wechselnder Geometrie und Rangierbewegungen | Nur sinnvoll, wenn die Einbausituation wirklich asymmetrisch ist |
| Beidseitige Weitwinkel-Ausführung | Wenn beide Seiten große Winkel verkraften müssen | Mehr Bewegungsfreiheit, gut für anspruchsvolle Anbaugeräte | Teurer und konstruktiv sorgfältiger auszulegen |
| CV-Weitwinkelgelenkwelle | Für gleichmäßige Kraftübertragung bei variablem Winkel | Ruhiger Lauf, weniger Vibrationen, hoher Bedienkomfort | Sinnvoll vor allem dort, wo Winkel und Last dauerhaft zusammenkommen |
Für schwere Einsätze ist außerdem die Überlastkupplung wichtig. Eine Friktionskupplung, eine automatische Abschaltkupplung oder ein Freilauf schützt das Getriebe des Anbaugeräts, wenn plötzlich ein Fremdkörper blockiert oder die Last zu hoch wird. Genau an dieser Stelle trennt sich solide Technik von einer Lösung, die nur auf dem Papier passt. Damit komme ich direkt zur Frage, wie man die richtige Ausführung für die eigene Maschine sauber auswählt.
So wähle ich die passende Ausführung für Traktor und Anbaugerät
Bei der Auswahl prüfe ich immer dieselben vier Punkte: Winkel, Drehmoment, Länge und Schutzkonzept. Der größte Fehler ist, nur auf den maximalen Knickwinkel zu schauen. Eine Welle kann viel aushalten und trotzdem ungeeignet sein, wenn sie zu kurz ist, das Profilrohr zu wenig Überdeckung hat oder die Kupplung nicht zur Maschine passt.
- Arbeitswinkel messen: Nicht nur im Stand, sondern auch beim Einlenken und bei angehobener Maschine. Der kritische Punkt ist oft nicht der Geradeauslauf, sondern die Kurve am Vorgewende.
- Drehmoment und Leistung prüfen: Die Welle muss zur Zapfwellenleistung und zum Lastprofil des Geräts passen. Eine Ballenpresse oder ein Ladewagen belastet den Antrieb anders als ein leichter Streuer.
- Länge und Verschiebbereich kontrollieren: Das Profilrohr muss genug Spiel für Hub- und Lenkbewegungen haben, ohne im Betrieb auf Block zu gehen.
- Anschluss und Schutz vergleichen: Profil, Zapfwellenstummel, Schutztrichter und Verriegelung müssen zueinander passen, sonst wird die Lösung im Alltag unnötig umständlich.
Wenn ich diese Punkte zusammenziehe, lande ich meist bei einer klaren Entscheidung: Für gelegentliche Knickwinkel genügt oft die einfache Lösung. Für Maschinen mit engem Wendebereich oder dauerhaftem Winkel ist eine Weitwinkelausführung sinnvoll. Und wenn die Kraftübertragung auch bei wechselnder Geometrie sauber und vibrationsarm laufen soll, wird die CV-Variante schnell zum besseren Werkzeug. Diese Logik lässt sich besonders gut an den typischen Maschinen in der Landwirtschaft erkennen.
Typische Einsatzfälle an Traktoren und Anbaugeräten
In der Praxis sehe ich Weitwinkeltechnik vor allem dort, wo Anbaugeräte am Vorgewende oder in engen Arbeitsgängen viel mitmachen müssen. Das betrifft in Deutschland besonders Pressen, Ladewagen, Mähwerke, Streuer und Geräte für die Bodenbearbeitung. Hersteller beschreiben für solche Anwendungen ausdrücklich Maschinen wie Selbstladewagen, große Ballenpressen, Ernte- und Bodenbearbeitungsgeräte sowie weitere Komponenten mit hoher Belastung.
- Rundballenpressen: Hier ist der Winkel am Vorgewende oft hoch, gleichzeitig treten Lastspitzen auf. Eine passende Weitwinkelwelle plus Überlastschutz ist meist die vernünftigere Lösung.
- Ladewagen: Beim engen Rangieren und beim Fahren in Kurven arbeitet die Welle ständig in Bewegung. Das ist ein klassischer Fall für weite Winkel und robuste Kupplung.
- Mähwerke und Mähkombinationen: Je nach Bauart kann eine CV-Ausführung ruhiger laufen, vor allem wenn der Winkelwechsel häufig und schnell erfolgt.
- Kreiseleggen und Bodenbearbeitungsgeräte: Die Last ist oft hoch, aber die Geometrie kann stabiler sein. Hier entscheidet die konkrete Einbausituation stärker als der reine Maschinentyp.
- Streuer und Futtererntetechnik: Bei Anfahr- und Stoppphasen lohnt sich der Blick auf Freilauf- oder Friktionskupplungen, weil sie Blockaden und Rückschläge entschärfen.
Wichtig ist mir an dieser Stelle eine nüchterne Einordnung: Nicht jede Maschine braucht automatisch eine Weitwinkelgelenkwelle. Wer auf dem Papier „mehr Winkel“ kauft, aber im Alltag kaum lenkt oder die Welle nie in den kritischen Bereich bringt, bezahlt oft für Reserve, die nicht genutzt wird. Der nächste Punkt ist deshalb die Frage, wie man diese Reserve technisch sauber absichert.
Wartung und Sicherheit, damit der Vorteil nicht zum Verschleißfaktor wird
Je größer der Knickwinkel, desto genauer sollte die Wartung sitzen. Ich würde eine Weitwinkelgelenkwelle nie als „einbauen und vergessen“ betrachten. Schutztrichter, Ketten, Verriegelung und Schmierung müssen in Ordnung sein, sonst wird aus einer komfortablen Lösung schnell ein Sicherheits- und Verschleißproblem. Gerade bei häufigem An- und Abkuppeln ist es sinnvoll, Verschmutzung, Spiel und Beschädigungen regelmäßig zu kontrollieren.
Praktisch heißt das:
- Vor jeder Arbeit den Antrieb deaktivieren, Motor abstellen und gegen unbeabsichtigtes Starten sichern.
- Die Schutzvorrichtungen auf Risse, Leichtgängigkeit und vollständige Abdeckung prüfen.
- Gelenke und Profilrohre nach Herstellerangabe schmieren; bei wartungsarmen Premium-Ausführungen können die Intervalle je nach Modell deutlich länger sein, teils im Bereich von 50 bis 250 Stunden.
- Nach harten Winkelfahrten auf Erwärmung, Laufgeräusche und Unwucht achten.
- Bei blockierten oder ruckelnden Bewegungen nicht weiterarbeiten, sondern Ursache und Kupplung prüfen.
Ein Detail wird oft unterschätzt: Nicht nur das Gelenk, sondern auch der Schutz muss den Winkel mitgehen können. Wenn der Schutz beim Einschlagen klemmt oder beschädigt ist, wird die beste Welle im Betrieb zum Risiko. Darum gehört zur Entscheidung immer auch die Frage, wie gut das Schutzkonzept zur Maschine passt. Daraus ergibt sich am Ende eine ziemlich klare Kaufregel.
Die drei Prüfungen, die ich vor dem Kauf nie auslasse
Wenn ich eine Weitwinkelgelenkwelle auswähle, prüfe ich zuerst die reale Winkelstellung im Einsatz, dann die Leistungs- und Drehmomentdaten und zuletzt den Schutz- und Kupplungsaufbau. Erst wenn diese drei Punkte zusammenpassen, ist die Lösung für Traktor und Anbaugerät wirklich stimmig.
- Passt der Winkel im Feld, nicht nur im Stand?
- Trägt die Welle die Last der Maschine dauerhaft?
- Sind Schutz, Verriegelung und Überlastsicherung aufeinander abgestimmt?
Wer diese Fragen sauber beantwortet, kauft nicht einfach eine bessere Gelenkwelle, sondern einen Antrieb, der im Alltag ruhiger läuft, länger hält und sich bei engen Wendemanövern deutlich entspannter fahren lässt.
