Eine stationäre Bohrmaschine wirkt auf den ersten Blick simpel, doch ihre Genauigkeit entsteht erst aus dem Zusammenspiel von Grundplatte, Säule, Maschinenkopf, Pinole und Bohrfutter. Wer den Aufbau versteht, richtet das Gerät schneller aus, reduziert Vibrationen und vermeidet die typischen Fehler beim ersten Probelauf. In diesem Artikel gehe ich deshalb sowohl auf die Bauteile als auch auf die Montage und die Einstellungen ein, die in der Werkstatt wirklich zählen.
Die wichtigsten Punkte vor dem ersten Aufbau
- Stabilität beginnt unten: Grundplatte und Säule bestimmen, ob die Maschine ruhig und präzise läuft.
- Die Bauteile greifen ineinander: Tisch, Pinole, Spindel und Bohrfutter bilden den eigentlichen Arbeitsweg.
- Montage ist mehr als nur zusammenschrauben: Lot, Spannung und Zugänglichkeit entscheiden über das Ergebnis.
- Drehzahl und Tiefenanschlag sind Praxishebel: Damit steuere ich Qualität, Wiederholgenauigkeit und Werkzeugstandzeit.
- Sicherheit gehört zum Aufbau: Schutzhaube, Werkstückspannung und feste Verschraubung sind kein Extra.

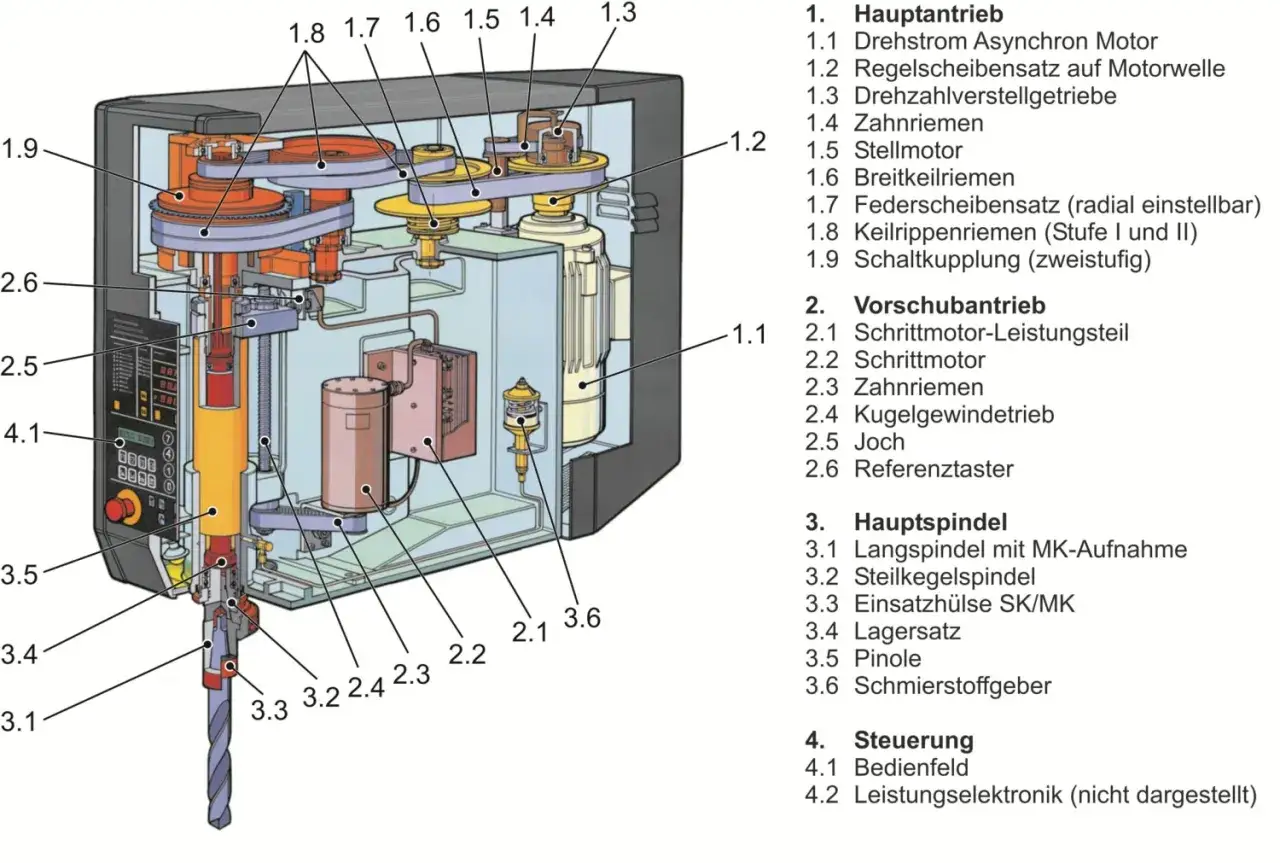

So ist eine Standbohrmaschine konstruiert
Im Werkstattalltag werden die Begriffe häufig durcheinandergeworfen: Gemeint ist hier die stationäre Bohrmaschine mit Säule und Bohrtisch, also das Gerät, das fest aufgestellt wird und nicht wie ein Handbohrer geführt wird. Der Aufbau folgt einem klaren Prinzip: Unten trägt die Maschine ihr Gewicht, in der Mitte wird das Werkstück geführt, oben entsteht die eigentliche Bohrbewegung. Genau diese Trennung macht das Gerät so präzise.
| Bauteil | Aufgabe | Worauf ich achte |
|---|---|---|
| Grundplatte | Trägt die Maschine und nimmt Schwingungen auf | Muss eben aufliegen und möglichst fest verschraubt sein |
| Säule | Führt den Maschinenkopf senkrecht und trägt den Tisch | Soll lotrecht stehen, sonst läuft die Bohrung schnell aus dem Winkel |
| Bohrtisch | Hält Werkstück oder Schraubstock in Arbeitshöhe | Soll sich leicht verstellen lassen, aber ohne Spiel |
| Maschinenkopf | Enthält Motor, Antrieb und Spindelführung | Muss sauber auf der Säule sitzen und sicher geklemmt werden |
| Pinole | Führt die Spindel axial nach unten und oben | Spiel und Laufunruhe machen sich hier sofort bemerkbar |
| Bohrspindel und Bohrfutter | Spannen den Bohrer und übertragen die Drehbewegung | Der Sitz muss zentriert und fest sein |
| Vorschubhebel | Steuert, wie kräftig der Bohrer ins Material geht | Der Vorschub sollte ruhig und kontrolliert sein |
| Tiefenanschlag | Begrenzt die Bohrtiefe | Wichtig bei Serienbohrungen und Wiederholgenauigkeit |
| Antrieb | Verändert die Drehzahl, meist per Riemen oder Elektronik | Die Einstellung muss zum Material und zum Bohrer passen |
| Bohrfutterschutz | Schützt vor Kontakt und umherfliegenden Spänen | Im Betrieb gehört er immer in Position |
Wer diese Bauteile einmal sauber vor Augen hat, versteht auch sofort, warum eine lockere Säule oder ein schräg sitzender Tisch später keine Kleinigkeit ist. Der mechanische Aufbau entscheidet direkt über Genauigkeit und Sicherheit, und genau deshalb lohnt sich der nächste Schritt so sehr.
So läuft der Aufbau auf Werkbank oder Bodenplatte ab
Der eigentliche Aufbau ist in der Regel unkompliziert, aber nur dann sauber, wenn man die Reihenfolge einhält. Nicht jede Maschine kommt identisch vormontiert; manche Modelle sind fast betriebsbereit, andere werden aus Grundplatte, Säule, Tischträger, Kopf und Zubehör zusammengesetzt. Ich gehe deshalb immer so vor, dass ich zuerst die Trägerstruktur stabilisiere und erst danach an Details wie Schutzhaube, Handgriff oder Tiefenanschlag gehe.
- Untergrund prüfen - Die Grundplatte gehört auf eine feste, ebene Fläche. Eine wackelige Werkbank macht selbst eine gute Maschine ungenau.
- Säule einsetzen und ausrichten - Der Führungszapfen oder die Nut muss sauber greifen. Ich kontrolliere das Lot, bevor ich festziehe.
- Bohrtischträger montieren - Der Tisch muss sich leicht in der Höhe bewegen lassen, darf aber kein fühlbares Kippeln haben.
- Maschinenkopf aufsetzen - Erst wenn die Höhe passt, wird die Kopfeinheit geklemmt. Ein späteres Nachjustieren ist deutlich aufwendiger.
- Bedienelemente und Schutzteile montieren - Dazu gehören Vorschubhebel, Tiefenanschlag, Schutzhaube und gegebenenfalls Parallelanschlag oder Schraubstockaufnahme.
- Bohrfutter prüfen - Das Werkzeug muss sauber sitzen, die Spannflächen müssen frei von Fett und Schmutz sein.
- Antrieb einstellen - Bei Riemenantrieb wird die Geschwindigkeit über Riemenscheiben gewählt. Die Riemen dürfen weder zu locker noch brutal gespannt sein.
- Maschine befestigen und testen - Erst danach wird verschraubt, elektrisch angeschlossen und im Leerlauf geprüft.
Gerade bei Maschinen mit Riemenantrieb gilt für mich eine einfache Regel: Vor jeder Änderung Netzstecker ziehen, Abdeckung öffnen, sauber umlegen und dann wieder schließen. Wenn dieser Aufbau sauber sitzt, kann ich mich im nächsten Schritt auf die Einstellungen konzentrieren, die den eigentlichen Bohrerfolg bestimmen.
Welche Einstellungen die Maschine präzise machen
Der beste Aufbau bringt wenig, wenn Drehzahl, Bohrtiefe und Werkstückposition nicht zum Material passen. Genau hier trennt sich gute Praxis von bloßem Zusammenbau. Ich denke bei einer Standbohrmaschine immer in drei Fragen: Wie hart ist das Material, wie groß ist der Bohrer und wie sicher liegt das Werkstück?
Drehzahl an Material und Bohrerdurchmesser anpassen
Eine einfache Faustregel hilft im Alltag sehr: Je größer der Bohrer und je härter das Material, desto niedriger sollte die Drehzahl sein. Für Holz oder weiche Werkstoffe darf es oft etwas schneller gehen, bei Stahl und großen Durchmessern lieber konservativ. Wer zu schnell bohrt, erzeugt unnötige Hitze, verschleißt das Werkzeug schneller und riskiert eine schlechte Spanabfuhr. Ich starte im Zweifel lieber eine Stufe niedriger und höre auf Laufgeräusch, Spanbild und Schnittverhalten.
Tiefenanschlag und Tischhöhe sinnvoll setzen
Der Tiefenanschlag ist kein Komfortdetail, sondern ein Werkzeug für Wiederholgenauigkeit. Wenn mehrere Löcher dieselbe Tiefe haben sollen, spare ich damit Zeit und verhindere Überbohren. Der Bohrtisch gehört außerdem so nah wie praktikabel an das Werkstück, damit der Weg kurz und stabil bleibt. Ist der Tisch zu hoch, verliere ich Führung; ist er zu niedrig, wird das Einrichten unnötig fummelig. Bei vielen Maschinen lässt sich der Maschinentisch über einen Kurbeltrieb fein genug verstellen, um das Werkstück sauber in Position zu bringen.
Lesen Sie auch: JET Werkstattgeräte - Lohnt sich der Kauf für deine Werkstatt?
Riemenantrieb sauber spannen
Bei Maschinen mit Keilriemen ist die Spannung ein häufiger Schwachpunkt. Zu locker bedeutet Schlupf und unruhigen Lauf, zu stramm belastet Lager und Antrieb. Als grobe Praxisregel gilt: Der Riemen sollte sich mit dem Finger noch etwa 1 cm eindrücken lassen. Das ist kein Luxusdetail, sondern ein spürbarer Unterschied bei Laufkultur und Lebensdauer. Nach jeder Umstellung schließe ich die Haube wieder sorgfältig, bevor die Maschine überhaupt wieder ans Netz geht.
Wenn diese Einstellungen stimmen, läuft die Maschine nicht nur ruhiger, sondern bohrt auch reproduzierbarer. Genau deshalb ist Sicherheit am Ende nicht getrennt vom Aufbau, sondern Teil desselben Denkens.
Warum Sicherheit und Standfestigkeit bei diesem Gerät alles entscheiden
Eine stationäre Bohrmaschine arbeitet mit Kraft, Drehmoment und rotierenden Teilen. Deshalb ist Sicherheit hier keine nachträgliche Ergänzung, sondern ein Teil des Aufbaus selbst. Ich behandle jede Maschine so, als wäre sie erst dann wirklich montiert, wenn sie fest steht, der Arbeitsbereich frei ist und alle Schutzteile ihre Funktion erfüllen.
- Fest verschrauben statt nur aufstellen: Die Grundplatte gehört auf einen belastbaren Untergrund, damit die Maschine nicht wandert.
- Werkstück immer spannen: Schraubstock, Spannpratzen oder ein geeigneter Anschlag verhindern, dass das Werkstück mitdreht.
- Schutzhaube geschlossen halten: Sie schützt vor Kontakt und vor Spänen, die aus dem Bohrbereich geschleudert werden können.
- Vor Umbauten trennen: Bei Riemenwechsel, Futterwechsel oder Einstellung am Antrieb ziehe ich den Netzstecker.
- Bohrfutterschlüssel sofort entfernen: Wer ihn stecken lässt, riskiert einen gefährlichen Schlag beim Start.
- Keine lose Kleidung am Arbeitsplatz: Ärmel, Schmuck und Handschuhe gehören nicht in den Bereich rotierender Teile.
- Typenschild und Anschlusswerte prüfen: Ich gleiche vor dem ersten Start die Netzangaben mit der Maschine ab.
Praktisch heißt das: Der sichere Aufbau endet nicht mit dem letzten Schraubenanzug, sondern mit einem klaren Blick auf die gesamte Arbeitsumgebung. Und genau dort tauchen die Fehler auf, die ich in Werkstätten am häufigsten sehe.
Diese Fehler sehe ich am häufigsten beim Aufbau
Die meisten Probleme entstehen nicht durch komplizierte Defekte, sondern durch kleine Versäumnisse. Das ist die gute Nachricht, denn genau diese Dinge lassen sich beim Aufbau schnell verhindern.
| Fehler | Folge | Besser so |
|---|---|---|
| Säule steht nicht lotrecht | Bohrungen laufen schief, der Tisch wirkt instabil | Vor dem Festziehen mit Wasserwaage oder Anriss prüfen |
| Grundplatte ist nur aufgelegt | Vibrationen, wandernde Maschine, unruhige Bohrung | Auf festem Untergrund verschrauben |
| Bohrfutter sitzt nicht sauber | Rundlaufprobleme und schlechte Oberfläche im Loch | Konus und Spannflächen reinigen und den Sitz kontrollieren |
| Riemen zu stramm oder zu locker | Verschleiß, Schlupf oder lautes Laufgeräusch | So einstellen, dass der Riemen sich noch leicht eindrücken lässt |
| Werkstück wird mit der Hand gehalten | Hohe Verletzungsgefahr durch Verdrehen oder Verkanten | Immer Schraubstock oder Spannmittel verwenden |
| Tisch zu weit von der Spindel entfernt | Schlechtere Führung und unnötig langer Bohrweg | Werkstück möglichst nah an die Arbeitsebene bringen |
Wenn ich diese Punkte kontrolliere, ist der erste Probelauf meist sofort deutlich ruhiger. Danach lohnt sich nur noch ein kurzer Endcheck, bevor die Maschine wirklich in den Alltag darf.
Der kurze Endcheck, der aus dem Aufbau eine brauchbare Maschine macht
Bevor ich das erste Werkstück einspanne, lasse ich die Maschine kurz im Leerlauf laufen und höre auf Vibrationen, Schleifgeräusche oder ein unruhiges Riemenlaufen. Danach prüfe ich noch einmal, ob Tisch, Kopf, Futter und Schutzhaube fest sitzen und ob der Arbeitsbereich frei ist. Diese zwei Minuten sparen oft deutlich mehr Zeit, als sie kosten.
- Leerlaufprobe ohne Werkzeugkontakt durchführen
- Alle Klemmhebel und Spannungen noch einmal nachsehen
- Bohrer und Bohrfutter auf festen Sitz prüfen
- Werkstück nur mit Spannmittel bearbeiten
- Späne regelmäßig entfernen, damit Tisch und Spannflächen sauber bleiben
Wer eine Standbohrmaschine so aufbaut, arbeitet nicht nur präziser, sondern auch entspannter. Für die Werkstatt zählt am Ende nicht die schnellste Montage, sondern ein sauber eingestelltes Gerät, das ruhig läuft, wiederholbare Ergebnisse liefert und im Alltag keine unnötigen Überraschungen macht.
