Ein Motorkondensator entscheidet in vielen Werkstattgeräten darüber, ob ein Einphasenmotor sauber anläuft, sein volles Drehmoment erreicht und dabei nicht unnötig heiß wird. Ich ordne die Funktion ein, trenne Anlauf- und Betriebskondensator sauber voneinander und zeige, wie man typische Defekte erkennt, prüft und sicher ersetzt. Wer an Kompressoren, Schleifböcken, Säge- oder Pumpenantrieben arbeitet, spart damit im Zweifel Zeit, Geld und unnötige Fehlersuche.
Die wichtigsten Punkte zum Motorkondensator
- Ein Kondensator erzeugt im Einphasenmotor die nötige Phasenverschiebung für den Start und oft auch für den Dauerlauf.
- Anlaufkondensator und Betriebskondensator sehen ähnlich aus, haben aber unterschiedliche Aufgaben und dürfen nicht blind getauscht werden.
- Typische Ausfälle zeigen sich als Brummen, schlechtes Anlaufen, Überhitzung oder schwaches Drehmoment.
- Für den Ersatz zählen vor allem µF-Wert, AC-Nennspannung, Bauform und die Betriebsart des Motors.
- In Werkstattgeräten sind außerdem Blockaden, Lager und Schalter oft ebenso relevant wie das Bauteil selbst.
Warum der Kondensator für den Motorstart so wichtig ist
Bei vielen Werkstattgeräten arbeitet kein Drehstrommotor, sondern ein einphasiger Asynchronmotor. Das Problem dabei ist simpel: Aus nur einer Wechselspannung entsteht noch kein sauberes Drehfeld, und genau dieses Drehfeld braucht der Motor, um aus dem Stillstand heraus Kraft aufzubauen. Der Kondensator verschiebt den Strom in der Hilfswicklung zeitlich gegenüber der Hauptwicklung, sodass ein brauchbares Anlaufmoment entsteht.
Praktisch heißt das: Ohne Kondensator würde ein Motor oft nur brummen, zucken oder unter Last gar nicht erst anlaufen. Das ist auch der Grund, warum ich bei Geräten wie Kompressoren, Bandsägen, Schleifmaschinen, Lüftern oder kleinen Pumpen zuerst auf die Motorart schaue. Ein Drehstrommotor braucht dieses Bauteil meist nicht, ein 230-V-Einphasenmotor dagegen sehr oft schon.
Wichtig ist dabei die Unterscheidung zwischen Haupt- und Hilfswicklung. Die Hauptwicklung trägt den normalen Betrieb, die Hilfswicklung sorgt gemeinsam mit dem Kondensator für den Start oder für ein stabileres Laufverhalten. Genau an dieser Stelle entscheidet sich, ob der Motor sauber startet oder nur mühsam hochkommt. Darum lohnt es sich, die Kondensatorart vor jeder Reparatur zu kennen.
Von hier aus ist der nächste Schritt naheliegend: Man muss wissen, ob man überhaupt einen Startkondensator, einen Betriebskondensator oder beide vor sich hat.
Anlaufkondensator und Betriebskondensator sind nicht dasselbe
Die beiden Bauteile werden im Alltag gern in einen Topf geworfen, und genau das führt in der Werkstatt oft zu Fehlkäufen. Ein Anlaufkondensator liefert nur für den Start zusätzliche Kapazität und wird danach wieder abgeschaltet. Ein Betriebskondensator bleibt dagegen dauerhaft im Stromkreis und hilft dem Motor, auch im laufenden Betrieb eine passende Phasenverschiebung zu halten.
| Merkmal | Anlaufkondensator | Betriebskondensator |
|---|---|---|
| Aufgabe | Kurzes Zusatzmoment beim Start | Dauerhafte Unterstützung der Phasenverschiebung |
| Betriebsdauer | Nur kurz, meist über Schalter oder Relais getrennt | Im Dauerbetrieb aktiv |
| Kapazität | Meist deutlich höher | Meist niedriger |
| Typische Folge bei Defekt | Motor startet nicht oder nur mit Hilfe | Motor läuft an, wird aber schwach, heiß oder laut |
| Austausch | Nur gegen passenden Startkondensator | Nur gegen passenden Betriebskondensator |
Gerade in kompakten Werkstattmaschinen ist die Beschriftung wichtiger als die Bauform. Ein rundes Alugehäuse kann auf den ersten Blick identisch aussehen, obwohl innen ein kurzzeitig belastbarer Startkondensator oder ein für den Dauerbetrieb ausgelegter MKP-Kondensator sitzt. Ich verlasse mich deshalb nie auf die Optik, sondern immer auf die Daten auf dem Typenschild. Das erspart später unnötige Wärmeprobleme und erneute Ausfälle.
Wenn die Bauart geklärt ist, wird es in der Praxis viel einfacher, typische Fehlerbilder einzuordnen und nicht vorschnell die falsche Ursache zu verdächtigen.
Woran ich einen defekten Kondensator erkenne
Der Klassiker ist schnell beschrieben: Der Motor brummt, ruckt kurz an und kommt nicht sauber in Schwung. Das ist zwar ein starkes Indiz für einen defekten Kondensator, aber eben nicht der einzige mögliche Grund. Fest sitzende Lager, blockierte Werkzeuge, ein klemmender Fliehkraftschalter oder ein defektes Startrelais können ein sehr ähnliches Bild erzeugen.
| Symptom | Wahrscheinliche Ursache | Was ich zuerst prüfe |
|---|---|---|
| Motor brummt, läuft aber nicht an | Startkondensator schwach, Wicklungsschalter, mechanische Blockade | Freigängigkeit der Maschine, Kondensator, Schalter |
| Motor startet nur mit Anschub | Betriebskondensator gealtert oder zu klein | Kapazität messen, Nennwert vergleichen |
| Motor wird schnell heiß | Zu geringe Phasenverschiebung, Überlast, schlechte Belüftung | Kondensator, Stromaufnahme, Kühlluftwege |
| Sicherung löst beim Start aus | Kurzschluss, schwergängiger Antrieb, falsche Verdrahtung | Mechanik und Verdrahtung zuerst |
| Gehäuse ist gewölbt, rissig oder undicht | Kondensator am Ende seiner Lebensdauer | Sofort ersetzen, nicht weiter testen |
Visuelle Hinweise sind oft erstaunlich eindeutig: Wölbungen, Risse, Auslaufspuren oder ein auffälliger Geruch sprechen klar gegen weiteres Experimentieren. Ich behandle einen solchen Kondensator nicht mehr als „vielleicht noch gut“, sondern als austauschpflichtig. Das ist nicht übervorsichtig, sondern spart Zeit, weil man sich nicht an einem Bauteil festbeißt, das ohnehin schon gealtert ist.
Nach dem Erkennen kommt der Teil, an dem viele Fehler passieren: die sichere Prüfung und die richtige Auswahl des Ersatzteils.
So prüfe ich den Kondensator in der Werkstatt sicher
Die wichtigste Regel zuerst: Vor jeder Arbeit Netzstecker ziehen, gegen Wiedereinschalten sichern und den Kondensator kontrolliert entladen. Ein geladener Motorkondensator bleibt auch nach dem Abschalten gefährlich. Ich entlade ihn nie unkontrolliert mit irgendeinem Werkzeug, sondern mit einem passenden Entladewiderstand oder einer dafür vorgesehenen Prüflösung.
- Gerät spannungsfrei machen und gegen unbeabsichtigtes Einschalten sichern.
- Kondensator äußerlich prüfen: Wölbung, Undichtigkeit, Korrosion, lockere Anschlüsse.
- Beschriftung ablesen: Kapazität in µF, Nennspannung in VAC, Betriebsart und Temperaturangaben.

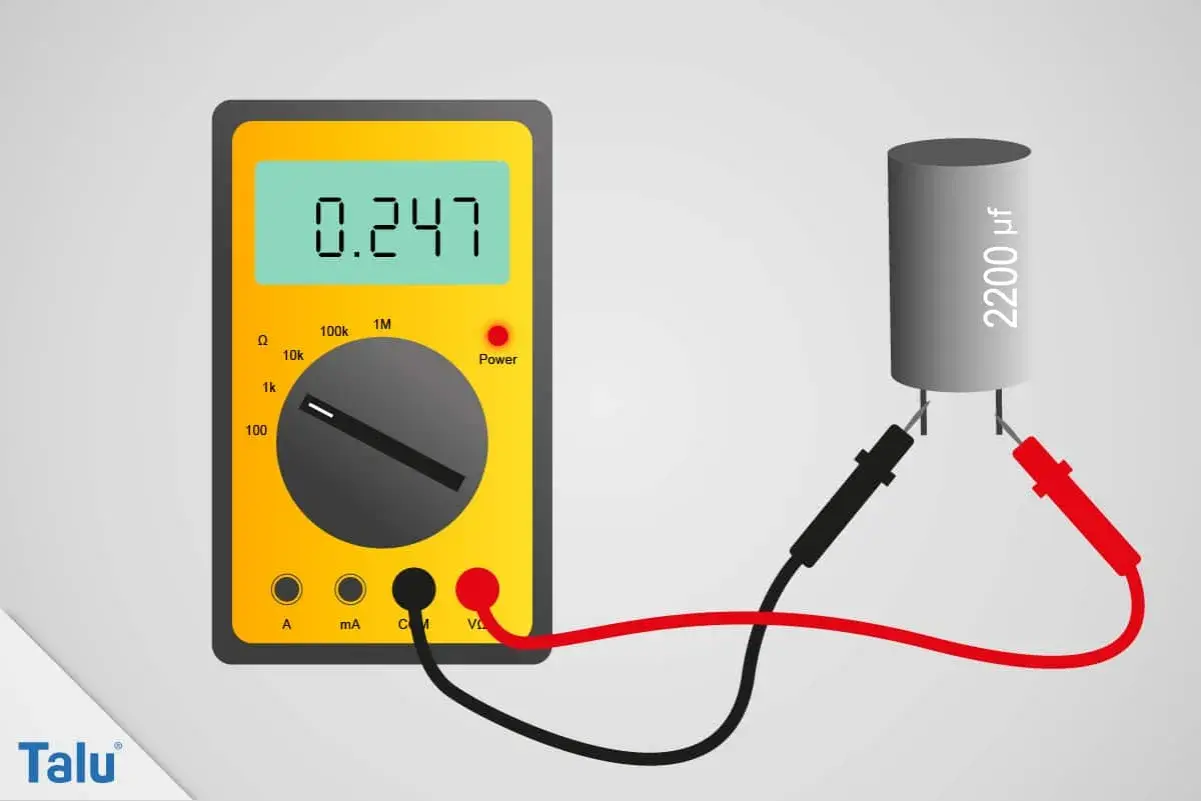

- Mit einem Messgerät mit Kapazitätsmessung oder einem LCR-Meter messen.
- Den gemessenen Wert mit dem Nennwert und der Toleranz vergleichen.
- Nur ersetzen, wenn Bauart, Kapazität und Spannung sauber zusammenpassen.
Ein normales Universalmultimeter reicht dafür nur bedingt. Manche Geräte zeigen zwar eine Kapazität an, aber nicht immer so belastbar, wie man es bei Motorkondensatoren braucht. In der Werkstatt arbeite ich deshalb lieber mit einem Messgerät, das ausdrücklich für Kapazitätsmessung ausgelegt ist. Das Ergebnis ist eindeutiger und spart Fehlinterpretationen.
Bei der Auswahl des Ersatzes gilt für mich: µF-Wert möglichst exakt treffen, die AC-Nennspannung nicht unterschreiten und die Bauart nicht verwechseln. Für 230-V-Motoren sind 450 VAC bei Betriebskondensatoren sehr häufig, aber der aufgedruckte Wert am Altteil hat immer Vorrang. Als grobe Orientierung tauchen bei Einphasenmotoren oft etwa 20 bis 25 µF pro kW für den Betriebskondensator auf, während Anlaufkondensatoren je nach Motor eher im Bereich von 60 bis 100 µF pro kW liegen. Diese Faustwerte helfen beim Einordnen, ersetzen aber nie das Typenschild.
Ist der Kondensator geprüft oder ersetzt, bleibt noch die Frage, wie man das richtige Ersatzteil für das jeweilige Gerät sauber auswählt.
Wie ich den passenden Ersatz auswähle
Beim Ersatz schaue ich nicht zuerst auf den Preis, sondern auf die technischen Eckdaten. Der wichtigste Wert ist die Kapazität in µF. Ein deutlich falscher Wert verändert das Startverhalten, die Stromaufnahme und im schlimmsten Fall die Motortemperatur. Zu wenig Kapazität bedeutet oft schwaches Anlaufen, zu viel Kapazität kann den Motor unnötig belasten.
| Kriterium | Worauf ich achte | Warum es wichtig ist |
|---|---|---|
| Kapazität | Gleicher Nennwert oder exakt freigegebene Toleranz | Bestimmt Startmoment und Laufverhalten |
| Spannung | AC-Nennspannung mindestens so hoch wie beim Original, oft 450 VAC | Zu geringe Spannungsfestigkeit verkürzt die Lebensdauer drastisch |
| Bauart | Passend zu Anlauf- oder Betriebskondensator | Falsche Bauart überlebt den Einsatz nicht zuverlässig |
| Anschluss | Flachstecker, Kabel oder Schraubbolzen müssen mechanisch passen | Sonst entstehen schlechte Kontakte und Wärme |
| Gehäuse und Montage | Durchmesser, Länge, Befestigung und Einbauraum | Gerade bei engen Werkstattgehäusen zählt jeder Millimeter |
Für Dauerbetrieb setze ich in der Regel auf selbstheilende MKP-Kondensatoren, weil sie für den Motorbetrieb ausgelegt sind und kleine Schwächen besser verkraften als einfache Allzwecklösungen. Auch die Norm IEC 60252-1 ist hier der relevante Rahmen, wenn es um Motorkondensatoren für den Einphasenbetrieb geht. Das klingt formal, ist aber praktisch wichtig: Nicht jedes Bauteil mit ähnlicher Form ist auch für den harten Alltag in einer Werkstatt geeignet.
Wenn das Ersatzteil sauber ausgewählt ist, bleibt noch ein Punkt, den viele unterschätzen: Nicht jeder Startfehler hat überhaupt etwas mit dem Kondensator zu tun.
Was ich bei Werkstattmotoren immer doppelt prüfe
In der Praxis sehe ich oft Fälle, in denen ein Kondensator vorschnell getauscht wird und das eigentliche Problem bleibt. Ein schwergängiges Lager, ein blockiertes Sägeblatt, ein verkanteter Riemen oder ein verschmutzter Lüftungskanal kann den gleichen Eindruck erzeugen wie ein defekter Kondensator. Deshalb prüfe ich immer zuerst die Mechanik und dann die Elektrik.
Auch die Randbedingungen spielen mit hinein. Zu lange oder zu dünne Verlängerungskabel senken die Spannung am Motor, und gerade beim Start macht das einen spürbaren Unterschied. Dazu kommen Wärme, Staub und Vibrationen, die in Werkstattgeräten die Lebensdauer von Motorkondensatoren verkürzen. Wer regelmäßig sägt, schleift oder komprimiert, sollte das Bauteil nicht als Ausnahmeproblem behandeln, sondern als typisches Verschleißteil mitdenken.
Mein praktischer Ablauf ist deshalb ziemlich nüchtern: Erst freie Mechanik, dann Schalter oder Relais, dann Kondensator, und erst am Ende suche ich tiefer in Wicklung oder Motorisolierung. Wenn die Maschine trotz korrektem Kondensator weiter brummt, stark zieht oder Schutzorgane auslöst, ist ein Fachbetrieb oft der schnellere und wirtschaftlichere Weg. Genau so vermeidet man, dass aus einem kleinen Defekt ein größerer Motorschaden wird.
