Beim Arbeiten mit Forstkranen entscheidet die Drehbewegung oft schneller über Produktivität als die reine Hubkraft. Das Schwenkwerk sorgt dafür, dass der Ausleger kontrolliert um die senkrechte Achse läuft und Lasten sauber an den Rückewagen, an den Polterplatz oder aus dem Bestand heraus positioniert werden können. Im Zusammenspiel mit Seilwinden zeigt sich besonders deutlich, ob eine Maschine nur stark wirkt oder im Wald wirklich präzise und belastbar arbeitet.
Das sollten Sie bei Drehwerk und Winde zuerst wissen
- Die Dreheinheit bewegt den gesamten Ausleger und muss dabei axiale, radiale und seitliche Kräfte aufnehmen.
- Im Wald zählen Drehmoment, Schwenkbereich, Schlauchführung und Standsicherheit mehr als ein hoher Prospektwert.
- Je nach Bauart unterscheiden sich Robustheit, Wartungsaufwand und Preis deutlich.
- Seilwinden holen Holz in Reichweite, ersetzen aber keine saubere Dreh- und Abstütztechnik.
- Sicherheit, Schmierung und regelmäßige Sichtkontrolle entscheiden oft über Lebensdauer und Ausfallzeiten.
Was die Dreheinheit im Forstkran leisten muss
Ich trenne den Drehantrieb sauber vom Rotator: Der Rotator dreht das Greiferwerkzeug um die eigene Achse, die Dreheinheit bewegt den gesamten Kran um die senkrechte Säule. Genau diese Funktion entscheidet darüber, ob ein Stamm millimetergenau ankommt oder erst noch mit Kraft nachkorrigiert werden muss.
Im Wald wirken nicht nur Gewicht, sondern auch axiale Kräfte - also Kräfte entlang der Drehachse -, radial wirkende Seitenkräfte und Kippmomente, die die Säule verdrehen wollen. Dazu kommen Schläge, Schmutz und ein Untergrund, der selten so ruhig ist wie ein Hofpflaster. Für die Konstruktion heißt das: Nicht die Bewegung an sich ist kritisch, sondern die Bewegung unter Last.
Darum schaue ich zuerst auf das Drehmoment und erst danach auf den Winkel. Bei einem sieben Meter langen Kran der Vier-Metertonnen-Klasse gilt in Hanglagen ein Wert um 15 kNm als sinnvoller Richtwert. Auf ebenem Boden kann derselbe Aufbau noch komfortabel wirken, am Hang aber schon deutlich früher an seine Grenzen kommen. Genau an diesem Punkt trennt sich eine solide Maschine von einer nur theoretisch starken Lösung.
Wie die Kraft technisch in diese Drehung übersetzt wird, ist der nächste Schritt, denn davon hängen Wartung, Winkel und Einsatzgrenzen unmittelbar ab.
Wie die Bewegung vom Hydrauliksystem in eine saubere Drehung übersetzt wird

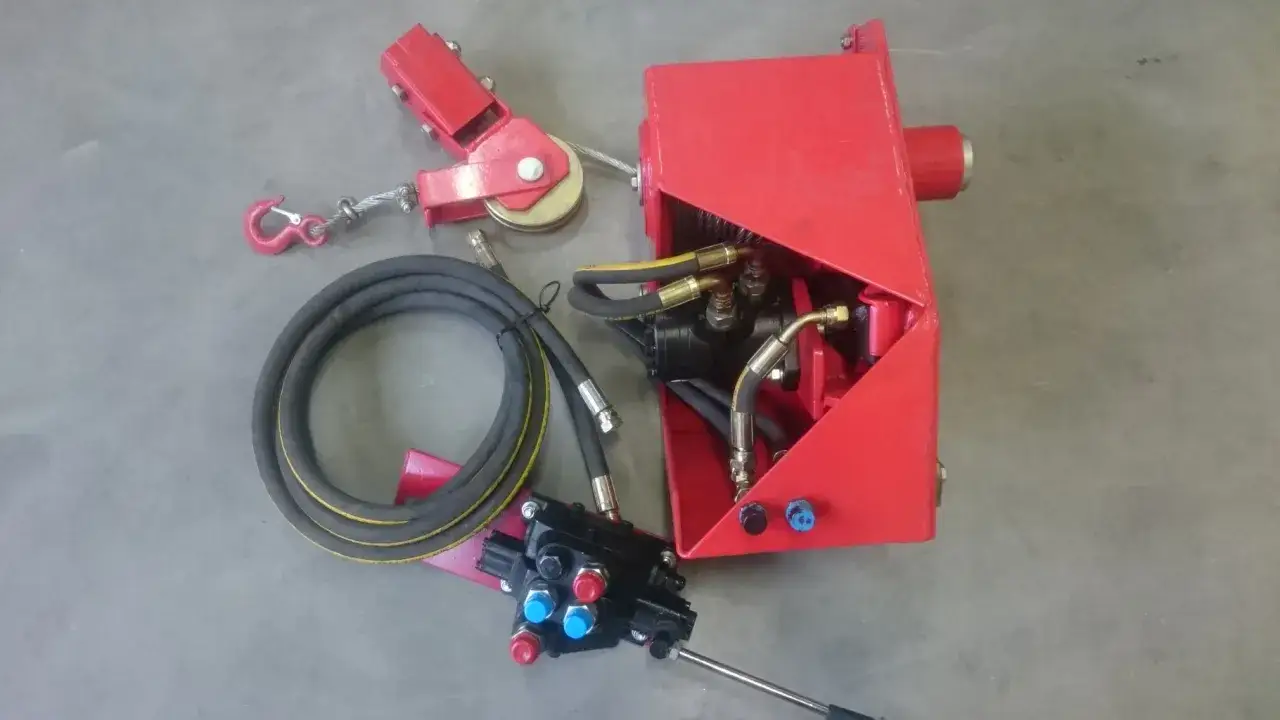

In der Praxis wird die Drehung meist hydraulisch erzeugt. Je nach Konstruktion drücken Zylinder über Zahnstangen oder Hebel eine Säule weiter, oder ein Getriebe mit Schwenklager übernimmt die Rotation. Beides hat denselben Zweck, aber nicht dieselbe Charakteristik: Das eine ist oft robuster und einfacher aufgebaut, das andere läuft meist ruhiger und präziser.
Die Hydraulik übersetzt also Druck in kontrollierte Bewegung. Ein kompaktes Modell am Markt arbeitet etwa mit 360 Grad Schwenkbereich, 185 bar Betriebsdruck und rund 2 Umdrehungen pro Minute. Solche Zahlen sind nur dann hilfreich, wenn auch unter Last sauber geschwenkt wird und der Kran nicht ruckelt, sobald das Holz seitlich zieht oder das Gelände unruhig wird.
Je größer der Schwenkbereich, desto wichtiger werden saubere Leitungsführung, Schutz vor Scheuern und genug Platz für Anschläge. Gerade bei häufigem Arbeiten mit Funk- oder Kreuzhebelsteuerung merkt man schnell, ob der Antrieb fein genug dosierbar ist. Wer das versteht, kann Bauarten viel besser beurteilen.
Welche Bauart für welchen Einsatz sinnvoll ist
Ich würde die Bauart nie isoliert betrachten. Entscheidend ist, ob die Maschine im Alltag eher viele kurze Bewegungen, häufige Seitenlasten oder lange Arbeitstage mit viel Holzgewicht sieht. Daraus ergibt sich, ob Einfachheit, Winkelreserve oder maximale Laufruhe wichtiger sind.
| Bauart | Typischer Schwenkbereich | Stärken | Grenzen | Passt besonders gut zu |
|---|---|---|---|---|
| Zylinder mit Zahnstange | ca. 220° bis 270° | robust, oft günstiger, gut zu warten | begrenzter Winkel, bei Verschleiß eher Spiel | kleine bis mittlere Forstkrane, einfache Einsätze |
| Getriebe mit Schwenklager | bis 360° | sehr ruhige Bewegung, hohe Lastfähigkeit, präzise | teurer, Schmierung und Abdichtung wichtig | intensiver Einsatz, häufige Lastwechsel, mehr Komfort |
| Vier-Zylinder-Lösung | modellabhängig | viel Haltekraft, kraftvolle Verteilung der Belastung | mehr Hydraulik, mehr Leitungen, mehr Servicepunkte | raue Praxis, wenn massive Kraft wichtiger ist als Eleganz |
Für mich ist die Faustregel simpel: Je rauer das Gelände und je häufiger Lastwechsel auftreten, desto wichtiger sind Reserve, Dämpfung und ein sauberer Schmierzustand. Ein einfacher Aufbau kann im richtigen Einsatz besser sein als ein überkomplizierter Drehantrieb, der zwar beeindruckend klingt, aber im Alltag unnötig nervt. Mit dieser Einordnung wird auch die Zusammenarbeit mit Seilwinden leichter verständlich.

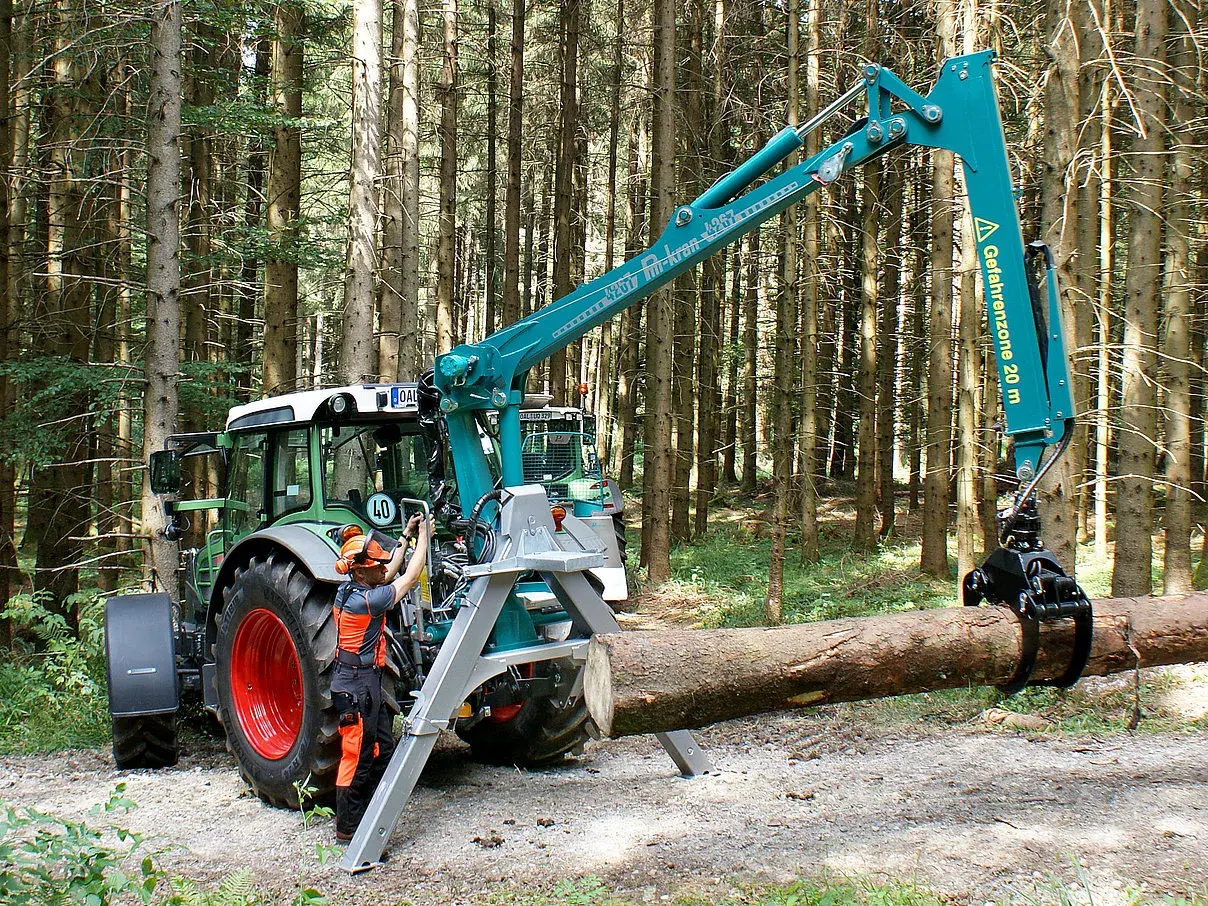

Wie Seilwinden den Kran sinnvoll ergänzen
Seilwinden lösen ein anderes Problem: Sie holen Holz in Reichweite, wenn der Kran selbst nicht nah genug an den Stamm kommt. Das ist besonders im Rücke- und Polterbetrieb wertvoll, weil ich so nicht mit dem ganzen Ausleger in eine ungünstige Position fahren muss. Die Winde zieht, der Kran positioniert - und erst das Zusammenspiel macht den Ablauf effizient.
Ein kompaktes Beispiel aus dem Markt zeigt gut, worauf es ankommt: 1.400 kg Zugkraft bei 175 bar, 35 m Seillänge, 0,45 m/s Seilgeschwindigkeit und 45 kg Eigengewicht sind für eine kleine Anbauwinde ein typischer Rahmen. Solche Angaben machen aber nur Sinn, wenn man auf die tatsächliche Zugkraft in der jeweiligen Seillage achtet. Die höchste Zugkraft liegt meist auf der ersten Seillage, mit voller Trommel sinkt die reale Leistung spürbar.
Ich schaue bei der Auswahl zuerst auf die Betriebszugkraft, nicht auf den schönsten Wert auf dem Typenschild. Als grobe Orientierung wird oft mit rund 1 t Zugkraft je 10 kW Schlepperleistung gerechnet; zugleich sollte die Winde zum Eigengewicht des Traktors passen. Ein Freilauf, eine saubere Umlenkrolle und eine Entlastung für das Seil machen den Unterschied zwischen praktischer Hilfe und dauerndem Gefummel.
- Ich prüfe, ob die Zugkraft auch bei fast voller Trommel noch reicht.
- Ich achte auf Seillänge und Seildurchmesser, nicht nur auf die Maximalangabe.
- Ich bevorzuge Funksteuerung mit klarem Not-Stopp und sauberem Bedienkonzept.
- Ich verlange eine saubere Seilführung, damit sich nichts verklemmt oder scheuert.
- Ich plane die Winde so, dass sie zum Traktor und zur typischen Hanglage passt.
Sobald Winde und Kran zusammenarbeiten, steigen aber auch die Anforderungen an Sicherheit und Kontrolle.
Sicherheit und Wartung, die ich nicht verhandle
Ich behandle Sicherheit hier nicht als Pflichtübung, sondern als Teil der Konstruktion. Die DGUV verlangt bei Arbeitsbeginn die Prüfung von Bremsen und Notendhalteinrichtungen; bei sicherheitsrelevanten Mängeln muss der Betrieb sofort stoppen. Für hydraulisch angetriebene Ladekrane setzt die DIN EN 12999 den technischen Rahmen für Gestaltung, Berechnung und Prüfung. Für mich ist das die Untergrenze, nicht die Komfortzone.
Vor dem Einsatz
- Ich prüfe auf Leckagen, beschädigte Schläuche, lose Verschraubungen und sichtbare Risse.
- Ich kontrolliere Abstützung und Untergrund, weil die Standsicherheit auf weichem Boden schnell nachlässt.
- Ich teste Steuerung, Funk und Not-Stopp, bevor die erste Last bewegt wird.
Beim Ziehen und Schwenken
- Ich ziehe keine Last von oben nach unten und missbrauche den Kran nicht zum Anheben des Anhängers.
- Ich halte Personen aus dem Schwenkbereich fern, auch wenn die Bewegung langsam wirkt.
- Ich arbeite an Freileitungen nur mit den örtlich vorgeschriebenen Abständen; Herstellerunterlagen nennen teils 20 m als allgemeinen Richtwert, maßgeblich bleiben aber die konkreten Vorgaben.
Lesen Sie auch: Seilwechsel an Winden - So gelingt er sicher & fehlerfrei
Bei Störungen und Wartung
- Ich schmiere die Lager nach Plan, weil trockene Bereiche sich zuerst durch Geräusche und Ruckeln melden.
- Ich stoppe sofort bei Bremsproblemen, Seilschäden oder auffälligem Spiel.
- Ich prüfe nach harten Einsätzen Haken, Umlenkrollen und Leitungen gezielt nach.
Gerade im Wald entstehen Schäden selten durch einen einzigen großen Fehler. Meistens sind es Schmutz, Zeitdruck und zu seltene Kontrolle, die sich über Wochen oder Monate summieren. Die beste Technik nützt wenig, wenn sie falsch ausgewählt wird.
Woran ich eine gute Kombination aus Drehwerk und Winde erkenne
- Der Kran bleibt auch bei seitlicher Last ruhig und lässt sich fein ansetzen.
- Die Winde arbeitet mit brauchbarer Zugkraft über die ganze Trommel, nicht nur im ersten Seilgang.
- Schmierstellen, Ventile und Leitungen sind erreichbar, ohne dass ich um die Maschine herumturnen muss.
- Abstützung und Maschinengewicht passen zum Traktor und zur typischen Hanglage.
- Not-Stopp, Funk und Hebel sind logisch angeordnet und im Ernstfall sofort erreichbar.
Wenn ich eine Anlage bewerte, frage ich nicht zuerst nach der größten Zahl auf dem Typenschild, sondern nach dem Zusammenspiel aus Gelände, Holzgröße und Bedienbarkeit. Eine gute Kombination aus Drehantrieb und Winde arbeitet leise, kontrolliert und ohne unnötige Reserven zu vergeuden. Genau das macht im Wald den Unterschied zwischen einer Maschine, die nur zieht und dreht, und einer Maschine, die jeden Arbeitsschritt wirklich leichter macht.
