Die Kupplung an der Seilwinde ist kein kleines Nebenteil, sondern das Bauteil, das Ziehen, Halten und kontrolliertes Lösen überhaupt erst sauber möglich macht. Gerade bei Forstkranen und Forstseilwinden entscheidet die Abstimmung von Kupplung, Bremse und Trommel darüber, ob ein Stamm ruhig anläuft oder das System ruckt, schleift oder durchrutscht. In diesem Artikel ordne ich die Funktion ein, zeige die üblichen Bauarten, nenne typische Verschleißzeichen und erkläre, worauf ich bei Einstellung, Prüfung und Ersatzteilen achte.
Die wichtigsten Punkte auf einen Blick
- Die Kupplung ist der Schaltpunkt zwischen Antrieb und Trommel und wirkt je nach Bauart auch als Überlastsicherung.
- Sauberes Zusammenspiel mit der Bremse ist wichtiger als reine Zugkraft auf dem Papier.
- Durchrutschen, Geruch nach Hitze oder langer Hebelweg sind typische Warnzeichen für Verschleiß oder Fehljustierung.
- Seil, Endverbindung und Anschlagmittel müssen zur maximalen Windenzugkraft passen und normgerecht ausgeführt sein.
- Eine jährliche Prüfung durch eine sachkundige Person ist in der Praxis der vernünftige Maßstab, nicht nur eine schnelle Sichtkontrolle.
- Beim Kauf und bei Ersatzteilen zählen Betätigungsart, Wartungszugang und Ersatzteilversorgung mehr als ein hübscher Prospektwert.
Was die Kupplung an der Seilwinde übernimmt
Ich trenne bei diesem Thema immer drei Ebenen: Bedienung, Kraftübertragung und Sicherheit. Die Kupplung verbindet den Antrieb mit der Trommel, sie trennt ihn wieder und entscheidet damit, ob Seil gezogen, gehalten oder frei gegeben wird. Je nach Winde wirkt sie außerdem als Überlastsicherung, also als Bauteil, das bei zu hoher Last nicht blind weiter Kraft einleitet, sondern kontrolliert nachgibt.
Genau an dieser Stelle entstehen die meisten Missverständnisse. Viele erwarten von der Kupplung nur ein simples Ein- und Auskuppeln, aber in der Praxis muss sie Lastspitzen, Reibung, Wärme und die Bewegungen des Seils mit abfangen. Eine sauber arbeitende Kupplung schützt deshalb nicht nur den Antrieb, sondern auch Seil, Trommel und Bremse. Das gilt bei der Forstseilwinde genauso wie bei industriellen Zugwinden.
Wenn die Kupplung falsch eingestellt ist, merkt man das meist nicht zuerst an einem Totalausfall, sondern an kleinen Veränderungen: Der Hebel wird schwammiger, die Winde setzt härter an oder das Seil bewegt sich unter Last nicht mehr so sauber wie gewohnt. Genau deshalb lohnt sich ein Blick auf das Zusammenspiel der Bauteile, bevor man nur an Verschleiß denkt. Der nächste Schritt ist also die Frage, wie Kupplung und Bremse eigentlich zusammenarbeiten.
So arbeiten Kupplung, Bremse und Trommel zusammen
Bei vielen Forstseilwinden läuft die Bedienung über eine mechanische Zugleine oder über eine hydraulische Steuerung. Die Logik bleibt aber gleich: Die Bremse hält die Trommel, die Kupplung gibt Kraft frei, und die Steuerung verbindet beides in der richtigen Reihenfolge. In der Praxis darf die Bremse nie so stark “gegen” die Kupplung arbeiten, dass unnötige Hitze entsteht, und sie darf nie so schwach sein, dass die Last nachläuft.
Ein wichtiger Begriff ist die Überschneidung von Kupplung und Bremse. Damit ist der abgestimmte Übergang zwischen Lösen, Ziehen und Halten gemeint. Ist dieser Übergang zu knapp, ruckt die Winde; ist er zu großzügig, schleift das System und verschleißt schneller. Waldwissen.net weist genau deshalb darauf hin, dass diese Überschneidung bei der Prüfung gemessen wird, nicht bloß “nach Gefühl”.
Beim Ausziehen des Seils
Beim Seilausziehen muss die Trommel kontrolliert freigegeben werden, damit das Seil sauber ablaufen kann. Einige Systeme arbeiten dabei mit einer Totmannschaltung, also mit einem Verhalten, bei dem die Trommel beim Loslassen sofort wieder bremst. Das ist sinnvoll, weil es unkontrolliertes Nachlaufen verhindert und die Arbeit im Gelände berechenbarer macht.
Beim Einziehen unter Last
Beim Einziehen wird die Kupplung stärker belastet, weil die Last nicht nur bewegt, sondern auch kontrolliert beschleunigt werden muss. Die Kupplung darf dabei nicht halb eingerastet bleiben. Genau das erzeugt Wärme, verschleißt die Reibflächen und führt langfristig zu dem berühmten “Sie rutscht halt ein wenig”-Problem, das in Wahrheit oft der Anfang eines größeren Schadens ist.
Lesen Sie auch: Forstkran Kransäule - Mehr als nur ein Tragelement?
Beim Halten der Last
Im Haltefall kommt die Bremse ins Spiel. Sie muss die Trommel sauber blockieren, ohne dass die Kupplung weiter gegenarbeitet. Wenn die Last trotz gelöster Bedienung langsam wandert, liegt das Problem häufig nicht nur an der Bremse, sondern am Zusammenspiel mit der Kupplung oder an einem falsch aufgewickelten Seilpaket. Das ist der Punkt, an dem man nicht mehr nach Gefühl arbeitet, sondern systematisch prüft.
Damit ist klar, dass der innere Ablauf wichtiger ist als jedes Einzelbauteil. Im nächsten Schritt lohnt sich deshalb ein Blick auf die Bauarten, denn nicht jede Kupplung wird gleich betätigt oder gleich gewartet.
Welche Bauarten in der Praxis vorkommen
Im Inneren arbeiten viele Winden mit Reibflächen oder formschlüssigen Elementen, aber für die Praxis ist zuerst die Betätigungsart wichtig. Sie bestimmt, wie fein sich die Winde dosieren lässt, wie anstrengend die Bedienung ist und wie gut man an die Kupplung herankommt. Ich schaue deshalb nicht nur auf die Technik im Getriebe, sondern auf den ganzen Bedienweg bis zum Hebel oder Steuergerät.
| Betätigungsart | Typische Anwendung | Stärken | Grenzen |
|---|---|---|---|
| Mechanische Zugleine | Viele traktorbetriebene Forstseilwinden | Robust, einfach, leicht zu verstehen | Die Einstellung muss exakt stimmen, sonst wird der Bedienweg unpräzise |
| Hydraulische Betätigung | Forstkrane und Winden mit Fernsteuerung | Fein dosierbar, bequem aus der Distanz bedienbar | Abhängig von Hydraulik, Dichtheit und sauberer Ventilfunktion |
| Elektrohydraulische oder fernbediente Lösung | Moderne Industrie- und Spezialwinden | Komfortabel, gut in Sicherheitskonzepte integrierbar | Teurer und bei Störungen diagnostisch anspruchsvoller |
Bei traktorbetriebenen Winden ist die Kraftübertragung meist an die Zapfwelle gekoppelt; in der Praxis wird dort oft mit 540 U/min gearbeitet, wobei immer die Herstellerangabe gilt. Wichtig ist dabei weniger die Zahl allein als die Frage, ob Betätigung, Getriebe und Bremse sauber zusammenpassen. Eine gute Kupplung fühlt sich nicht “hart” an, sondern kontrolliert und reproduzierbar.
Die Bauart bestimmt also, wie die Winde reagiert. Doch selbst die beste Technik nützt wenig, wenn Verschleiß oder eine kleine Fehljustierung den Ablauf stören. Genau daran scheitert der Alltag oft zuerst.
Woran ich Verschleiß und Fehljustierung erkenne
Eine Kupplung meldet sich selten mit einem einzigen großen Defekt ab. Meist kündigt sie sich über Verhalten an: Der Zug wird schwächer, das Einrasten wirkt unklar, oder die Winde riecht nach heißem Reibmaterial. Wer diese Zeichen früh erkennt, spart nicht nur Beläge, sondern oft auch Trommel, Lager und Zeit im Einsatz.
| Symptom | Wahrscheinliche Ursache | Was ich zuerst prüfe |
|---|---|---|
| Die Kupplung rutscht bei normaler Last durch | Beläge verschlissen, Druck zu gering, Öl oder Schmutz auf Reibflächen | Einstellung, Sauberkeit, Zustand der Reibflächen und Federn |
| Die Winde setzt ruckartig an | Zu abrupte Betätigung oder falsche Überschneidung von Kupplung und Bremse | Bedienweg, Hebelspiel und Übergang zwischen Lösen und Ziehen |
| Das Seil läuft nach dem Ausziehen zurück | Bremse hält nicht sauber oder das Seilpaket liegt locker auf der Trommel | Bremswirkung, Aufspulung und Seilspannung |
| Der Hebelweg wird länger oder schwammig | Seilzug gedehnt, Anschläge verstellt, Verschleiß an Kupplungs- oder Bremskomponenten | Gesamten Bedienweg und Rückstellung prüfen |
| Es riecht nach Hitze oder verbrannter Reibung | Dauernder Schlupf | Winde sofort entlasten und Ursache suchen |
Ich würde eine Kupplung nie nur nach dem Gefühl des Hebels beurteilen. Ein leichtgängiger Hebel kann täuschen, wenn die Reibflächen schon verglast sind oder der Druck nicht mehr sauber aufgebaut wird. Umgekehrt bedeutet ein etwas strammer Hebel nicht automatisch einen Defekt, solange die Funktion reproduzierbar bleibt und die Last sauber gehalten wird.
Wenn solche Symptome auftreten, ist nicht sofort ein Totalausfall zu erwarten, aber auch kein “Weiterfahren bis es knallt” die richtige Reaktion. Der vernünftige nächste Schritt ist die saubere Einstellung und eine einfache, konsequente Wartungsroutine.
So stelle ich die Kupplung sauber ein und halte sie im Alltag fit
Die beste Einstellung ist die, bei der die Winde unter realen Lasten sauber arbeitet und bei Entlastung ohne Nachlauf hält. Das klingt banal, ist in der Praxis aber oft der Unterschied zwischen einer verlässlichen Maschine und einer Winde, die immer wieder nachjustiert werden muss. Ich beginne dabei immer mit Sauberkeit, nicht mit Kraft.
- Ich prüfe zuerst, ob Reibflächen, Hebel und Zugmechanik frei von Öl, Fett und Schmutz sind.
- Dann kontrolliere ich den gesamten Bedienweg auf Spiel, Schwergängigkeit und Rückstellung.
- Anschließend teste ich die Funktion mit geringer Last und achte auf gleichmäßiges Ein- und Auskuppeln.
- Zum Schluss bewerte ich, ob die Bremse die Trommel sicher hält und das Seil unter Spannung sauber aufliegt.
Bei der Seiltrommel ist ein Detail besonders wichtig: Das Seil sollte unter Spannung aufgespult werden. Lose Lagen sind keine Kleinigkeit, sondern eine häufige Ursache für unruhiges Laufverhalten, Stauchungen und späteren Seilschaden. Die Betriebsanleitungen mehrerer Hersteller weisen genau darauf hin, weil ein lockeres Seilpaket den gesamten Windenvorgang unpräziser macht.
Für die Wartung gilt aus meiner Sicht eine einfache Regel: Lieber regelmäßig kurz prüfen als selten groß reparieren. Viele Hersteller und Fachstellen empfehlen eine wiederkehrende Prüfung durch eine sachkundige Person; in der Praxis ist das besonders sinnvoll, weil Winden im Privatwald oft nur wenige Tage oder Wochen im Jahr laufen. Wer sie dann ohne Kontrolle wieder in Betrieb nimmt, übersieht die typischen Alterungsfehler schnell.
Wenn die Kupplung trotz sauberer Einstellung weiter rutscht, ist Wartung keine Frage von “ein bisschen nachziehen”, sondern von genauer Diagnose. Dann muss man Sicherheit und Normen mitdenken, nicht nur das Einzelteil.
Sicherheit, Normen und die richtige Prüfung im Betrieb
Bei Forstseilwinden ist Sicherheit kein Zusatzthema, sondern Teil der Funktion. Waldwissen.net beschreibt bei der Prüfung unter anderem die Zugkraft, die Bremshaltekraft und die Überschneidung von Kupplung und Bremse. Genau diese Punkte zeigen, ob die Winde nicht nur theoretisch, sondern auch unter realen Bedingungen beherrschbar bleibt.
Die DGUV nennt für die Seilarbeit im Forstbetrieb klare Mindestanforderungen an die Belastbarkeit von Seilen und Seilendverbindungen. Ein wichtiger Richtwert ist dabei, dass die Mindestbruchkraft des Seils mindestens das Doppelte der maximalen Windenzugkraft betragen soll. Bei Seilendverbindungen gelten zudem hohe Anforderungen an die Ausführung, damit sich die Last nicht an einem schlechten Endstück verabschiedet.- Prüfe vor jeder Nutzung, ob Schutzgitter, Totmannfunktion und Bedienung frei arbeiten.

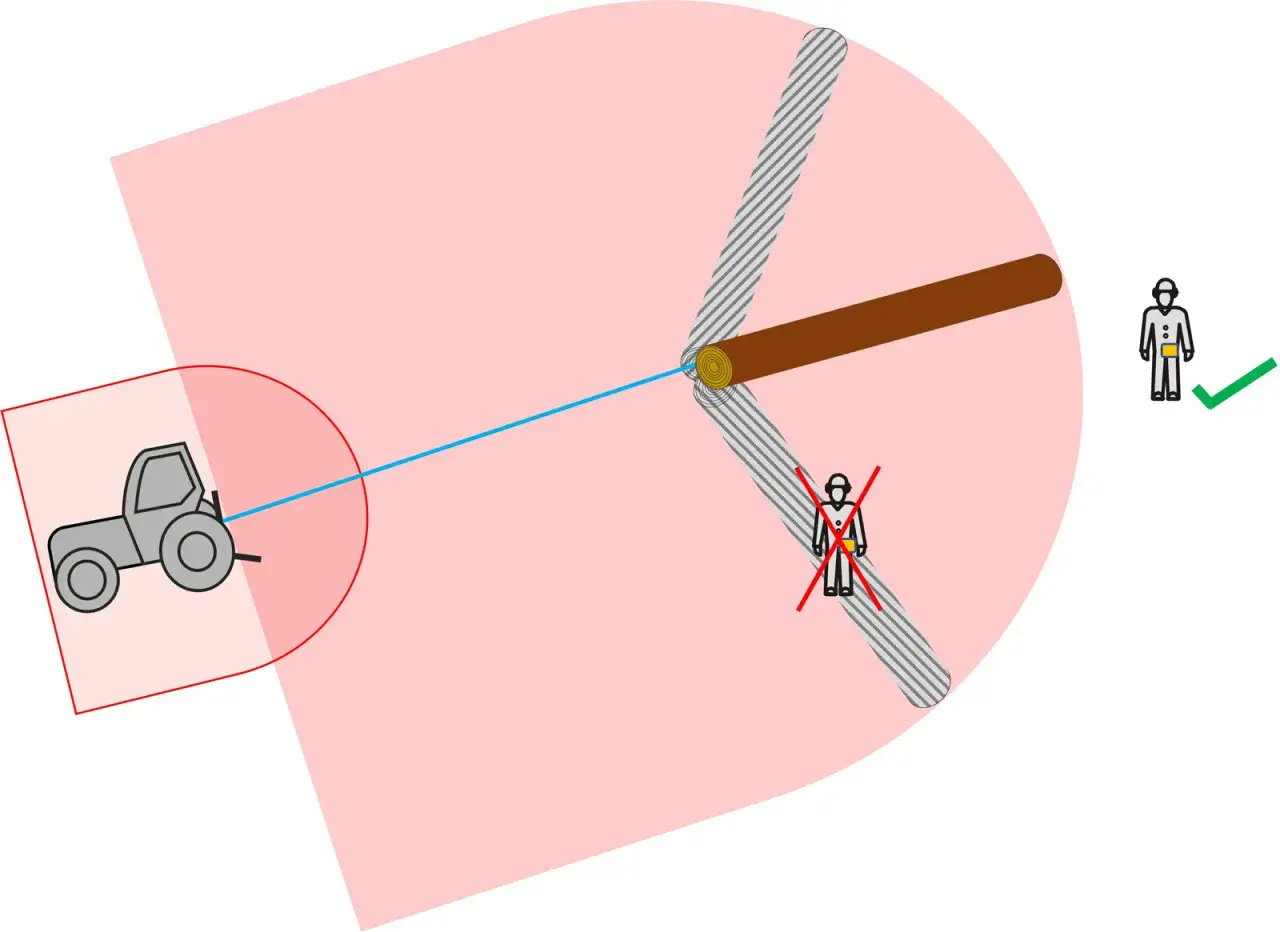

- Halte den Gefahrenbereich frei, bevor du die Zapfwelle einschaltest.
- Verlasse dich nicht auf eine rutschende Kupplung als Überlaststrategie.
- Nutze nur Seile und Anschlagmittel, die zur maximalen Zugkraft der Winde passen.
- Lass die Überschneidung von Kupplung und Bremse bei Zweifeln fachlich prüfen.
Gerade bei traktorbetriebenen Winden gehört außerdem die korrekte Drehzahl zum Pflichtprogramm. Die Herstellerangabe ist hier maßgeblich, denn eine falsche Antriebsdrehzahl verändert nicht nur die Leistung, sondern auch das Brems- und Kupplungsverhalten. Wer die Winde an ihrer Grenze betreibt, sollte nicht erwarten, dass die Kupplung das dauerhaft “ausbügelt”.
Die Sicherheitsprüfung ist damit kein bürokratischer Zusatz, sondern die Grundlage für einen kontrollierten Betrieb. Danach stellt sich fast automatisch die Frage, worauf man beim Kauf, bei Ersatzteilen und bei einer Reparatur achten sollte.
Was bei Kauf, Ersatzteilen und Reparatur wirklich zählt
Wenn ich eine Kupplung, eine komplette Winde oder Ersatzteile bewerte, schaue ich zuerst auf den praktischen Alltag, nicht auf den Katalogtext. Entscheidend sind Passgenauigkeit, Belastbarkeit, Zugänglichkeit und Ersatzteilversorgung. Das gilt bei Forstwinden ebenso wie bei industriellen Zugwinden, nur dass die industrielle Variante oft stärker auf Fernbedienung und Taktbetrieb ausgelegt ist.
- Passt die Kupplung zur Zugkraft der Winde und zum tatsächlichen Einsatzprofil?
- Ist die Betätigung mechanisch, hydraulisch oder fernbedient und damit für den Betrieb passend?
- Sind Reibbeläge, Federn, Hebel und Lager als Ersatzteile problemlos verfügbar?
- Lässt sich die Kupplung ohne kompletten Zerlegeaufwand prüfen und nachstellen?
- Ist der Hersteller dokumentiert, sodass Wartung und Nachrüstung später nicht zum Rätsel werden?
Bei der Reparatur gilt für mich eine klare Grenze: Wenn eine Kupplung nach der Nachstellung weiter schlupft, wenn Bauteile eingelaufen sind oder wenn die Bremse und die Kupplung im Zusammenspiel nicht mehr sauber zu messen sind, dann gehört die Winde auf den Prüfstand. Eine gefühlte Lösung ist an dieser Stelle zu wenig. Eine gute Reparatur stellt nicht nur die Funktion wieder her, sondern auch das Sicherheitsniveau.
Unterm Strich entscheidet die Kupplung darüber, ob eine Seilwinde zuverlässig arbeitet oder ständig Aufmerksamkeit verlangt. Wer auf saubere Einstellung, passende Lasten, normgerechte Seile und regelmäßige Prüfung achtet, hat im Wald und an industriellen Zugwinden deutlich weniger Ärger und deutlich mehr Kontrolle.
