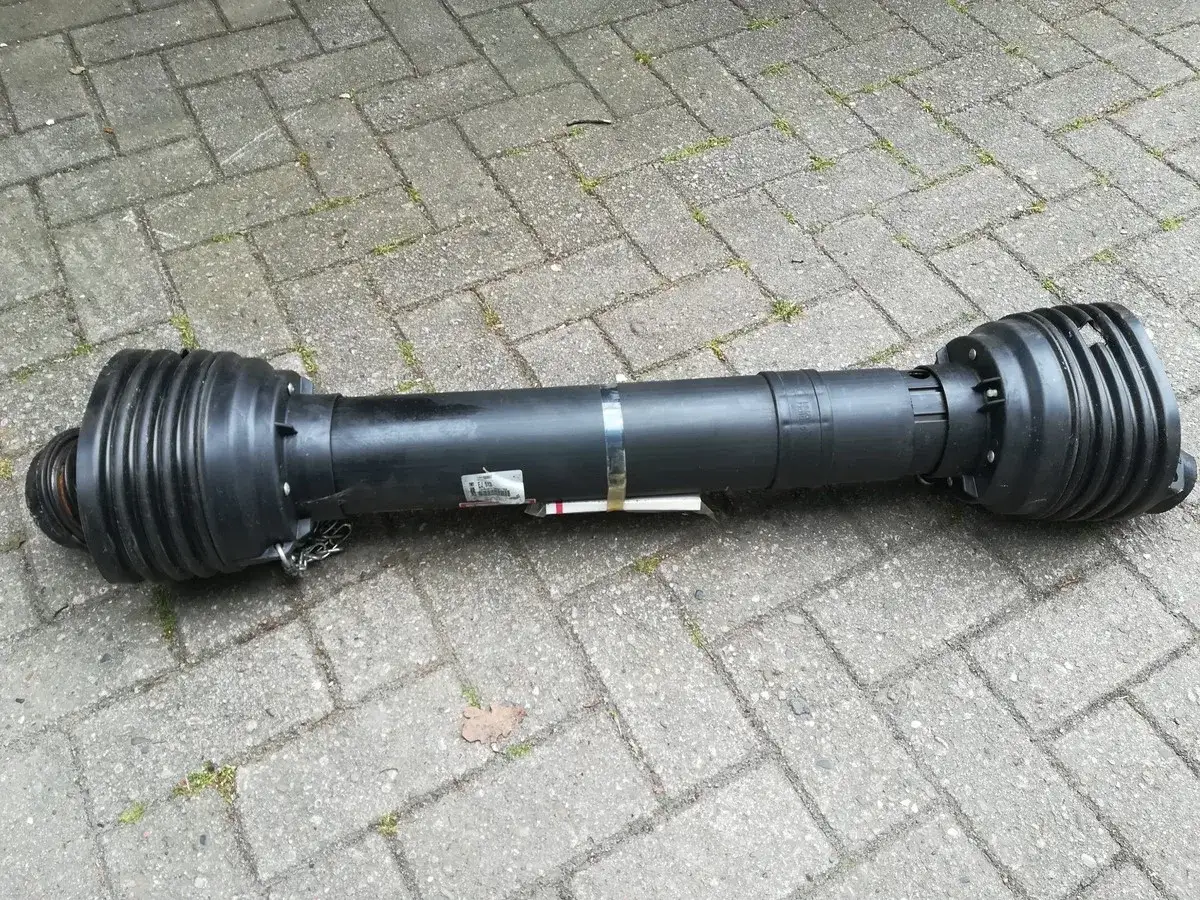

Bei Traktoren und Anbaugeräten entscheidet die Verbindung zwischen Zapfwelle und Arbeitsmaschine über mehr als nur Leistung: Sie bestimmt, wie ruhig die Kraft ankommt, wie sicher die Maschine läuft und wie viel Wartung im Alltag anfällt. Eine bondioli gelenkwelle ist dafür ein gutes Beispiel, weil hier nicht nur das Kreuzgelenk zählt, sondern auch Schutzsystem, Teleskoprohr, Freilauf und Überlastsicherung. Ich gehe genau diese Punkte durch und zeige, worauf ich bei Mähwerken, Mulchern, Schneefräsen oder anderen Anbaugeräten achten würde.
Die richtige Welle hängt von Leistung, Winkel und Schutz ab
- Für die Praxis sind nicht nur kW oder PS wichtig, sondern auch Drehzahl, Einbaulänge und Arbeitswinkel.
- Bei Bondioli & Pavesi reichen die Antriebsstränge je nach Baureihe bis 272 kW beziehungsweise 350 CV.
- Freilauf- und Überlastkupplungen gehören in der Regel auf die Gerätesseite der Gelenkwelle.
- Schutzrohre, Sperrketten und vollständige Abdeckungen sind sicherheitsrelevant, nicht nur Zubehör.
- Saubere Montage und regelmäßige Schmierung entscheiden oft stärker über die Standzeit als der Preis allein.
Was eine Gelenkwelle im Traktoreinsatz wirklich leisten muss
Im Einsatz mit Traktor und Anbaugerät ist die Gelenkwelle kein passives Verbindungsteil, sondern ein Arbeitsbaustein unter Last. Sie muss Drehmoment übertragen, Längenänderungen ausgleichen, Winkelbewegungen abfangen und dabei so geschützt sein, dass der Bediener nicht mit rotierenden Teilen in Kontakt kommt. Genau daran scheitern viele billige Lösungen in der Praxis: Sie wirken auf dem Papier passend, werden aber bei häufigem An- und Abbau, Schräglauf oder wechselnden Belastungen schnell unruhig.
Für mich ist der wichtigste Punkt deshalb nicht die Frage, ob eine Welle grundsätzlich passt, sondern ob sie zur realen Maschine passt. Ein Mulcher mit harten Lastspitzen stellt andere Anforderungen als ein Streuer oder eine Schneefräse. Dazu kommt die Zapfwellendrehzahl: 540 min-1 und 1000 min-1 sind nicht austauschbar, weil Leistung, Winkel und Verschleiß direkt davon abhängen.
Bondioli & Pavesi deckt mit den eigenen Serien genau diesen Bereich ab, von klassischen Kardanwellen bis zu stärker spezialisierten Ausführungen für professionelle Anwendungen. Das ist auch der Grund, warum der Hersteller in diesem Segment so oft genannt wird: Die Produkte sind nicht nur für die Kraftübertragung gedacht, sondern für den harten Alltag zwischen Traktor, Gerät und wechselndem Gelände.
Wenn du die Funktion der Welle einmal sauber einordnest, wird die Auswahl deutlich einfacher. Im nächsten Schritt lohnt sich deshalb der Blick auf die Bauteile, die den Unterschied zwischen „läuft irgendwie“ und „läuft sauber“ machen.
Welche Bauteile bei der Antriebswelle den Unterschied machen
Eine moderne Gelenkwelle besteht aus mehreren Teilen, die sich gegenseitig absichern. Das Kreuzgelenk überträgt die Bewegung bei Winkelversatz, das Teleskoprohr gleicht Längenänderungen aus, und die Schutzhaube hält die gefährlichen rotierenden Bereiche abgeschirmt. Dazu kommen je nach Anwendung Freilauf, Überlastkupplung oder Weitwinkelgelenk.
| Bauteil | Aufgabe | Praktischer Nutzen | Typischer Fehler |
|---|---|---|---|
| Kreuzgelenk | Überträgt Drehmoment bei Winkelversatz | Ermöglicht den Betrieb auch bei nicht perfekt fluchtender Maschine | Zu großer Arbeitswinkel führt zu Unruhe und höherem Verschleiß |
| Teleskoprohr | Gleicht Ein- und Ausfedern sowie Längenänderungen aus | Die Welle bleibt auch bei Hubbewegungen der Dreipunktaufhängung funktionsfähig | Zu wenig Überdeckung oder fehlende Schmierung |
| Schutzrohr | Schirmt rotierende Teile ab | Erhöht die Bedienersicherheit deutlich | Beschädigte Schutzteile weiterverwenden |
| Freilauf | Verhindert Rückwirkung von drehenden Maschinenteilen auf den Traktor | Wichtig bei Geräten mit hoher Nachlaufmasse | Falsch auf der Traktorseite montieren |
| Überlastkupplung | Begrenzt das Drehmoment bei Blockaden oder Lastspitzen | Schützt Getriebe und Antriebsstrang | Zu früh oder zu spät auslösende Einstellung |
| Weitwinkelgelenk | Erlaubt größere Winkelbewegungen | Nützlich bei engen Wendemanövern oder stark bewegten Anbaugeräten | Als Ersatz für falsche Längenwahl missbrauchen |
Technisch interessant sind bei Bondioli & Pavesi auch die Profilrohre: Die Dreikantprofile verbinden hohe Drehsteifigkeit mit geringem Schiebewiderstand. Für die Praxis heißt das: Die Kraftübertragung bleibt sauber, und die Kreuzgelenke fluchten korrekt, weil die Profilpaarung nur in einer Stellung zusammenpasst. Das klingt nach einem Detail, ist aber im harten Einsatz genau der Punkt, der Vibrationen und Montagefehler reduziert.
Ich achte bei solchen Wellen außerdem darauf, ob die Maschine eher auf Dauerleistung oder auf Lastspitzen ausgelegt ist. Ein Häcksler oder Mulcher braucht oft mehr Reserven als ein einfaches Anbaugerät mit gleichmäßigem Lauf. Genau daraus ergibt sich, ob ein Standardaufbau genügt oder ob Spezialkomponenten sinnvoll sind.
So wählst du die passende Ausführung für Traktor und Anbaugerät
Die beste Welle ist nicht die stärkste, sondern die, die zum konkreten Einsatz passt. Ich gehe bei der Auswahl immer in derselben Reihenfolge vor, weil sich so die meisten Fehlkäufe vermeiden lassen.
- Drehzahl prüfen: Passt die Maschine für 540 min-1 oder 1000 min-1? Diese Zahl ist keine Kleinigkeit, sondern die Grundlage für die ganze Auslegung.
- Leistung und Drehmoment abgleichen: Die Welle muss die benötigte Leistung dauerhaft tragen können, nicht nur kurzzeitig.
- Einbaulänge messen: Im eingefahrenen Zustand darf nichts auf Block gehen, im ausgezogenen Zustand muss genügend Überdeckung bleiben.
- Arbeitswinkel bewerten: Je größer und wechselhafter der Winkel, desto eher brauchst du eine passende Spezialausführung.
- Schutz und Kupplungen festlegen: Freilauf, Überlastschutz oder beides müssen zur Maschine passen, nicht zum Bauchgefühl.
- Endanschlüsse kontrollieren: Traktor- und Gerätesseite müssen mechanisch sauber zueinander passen.
Für die Winkelgrenze gibt der Hersteller bei einzelnen Gelenken eine grobe Orientierung mit: 16° bei 540 min-1 und 9° bei 1000 min-1, um unruhigen Lauf zu vermeiden. Das ist in der Praxis sehr hilfreich, weil viele Probleme nicht durch zu wenig Leistung entstehen, sondern durch zu viel Schrägstellung. Wenn du mit engen Wendungen, Hanglagen oder stark bewegten Geräten arbeitest, solltest du deshalb nicht nur die Länge, sondern auch die Gelenkgeometrie ernst nehmen.
Eine weitere Entscheidung betrifft die Kupplung auf der Gerätesseite. Nach den Sicherheitsvorgaben gehören Überlast- und Freilaufkupplungen dorthin, wo die Maschine geschützt werden soll. Das ist logisch: Die gefährliche Rückwirkung kommt meist vom Anbaugerät, nicht vom Schlepper.
Wenn die Auswahl sauber steht, lohnt sich der nächste Schritt: die Montage. Genau dort passieren im Alltag die meisten unnötigen Fehler.Montage und Arbeitsschutz ohne die typischen Fehler
Beim Anbau einer Gelenkwelle reicht es nicht, sie „irgendwie einzuklicken“. Ich sehe immer wieder dieselben Probleme: verschmutzte Steckflächen, falsch gespannte Sicherungsketten, zu wenig Schmierung oder ein nicht korrekt eingerasteter Bolzen. Das lässt sich vermeiden, wenn man ruhig und systematisch arbeitet.
| Fehler | Folge | Besser so |
|---|---|---|
| Welle unter Spannung montieren | Erhöhter Verschleiß, schweres Einrasten, Schäden am Schutz | Traktor und Gerät spannungsfrei positionieren |
| Schutzketten zu straff oder zu lose | Hüllen verdrehen sich oder hängen sich ein | Genug Spiel für Lenken und Hub, aber kein unnötiger Schlupf |
| Verschmutzte Zapfwellenenden | Schlechter Sitz, höherer Montagewiderstand | Anschlussstellen vor dem Aufstecken reinigen und fetten |
| Falsche Lagerrichtung beim Handling | Die Wellenhälften können auseinanderrutschen | Beim Tragen waagrecht halten und schwere Wellen geeignet abstützen |
| Schutzteile mitbeschädigt weiterverwenden | Erhöhtes Unfallrisiko | Beschädigte Teile nur durch passende Originalteile ersetzen |
Besonders wichtig ist für mich die Reihenfolge vor dem Arbeiten: Motor aus, Schlüssel abziehen, Stillstand abwarten. Das klingt banal, ist aber bei drehenden Teilen der Unterschied zwischen Routine und Risiko. Ebenso wichtig ist die richtige Zuordnung: Auf der Schutzseite der Welle zeigt das Traktorsymbol zur Schlepperseite, und Kupplungen gehören nicht beliebig irgendwohin, sondern dorthin, wo sie konstruktiv vorgesehen sind.
Bei Wartungsarbeiten gilt dasselbe Prinzip. Schutzteile, beschädigte Abdeckungen oder verbogene Sicherungen werden nicht improvisiert, sondern ersetzt. Wer hier bastelt, spart nichts, sondern verlagert das Problem nur nach hinten.
Mit sauberer Montage ist die Arbeit aber noch nicht erledigt. Jetzt entscheidet die Wahl der passenden Schutz- und Kupplungsart darüber, wie entspannt der Betrieb wirklich bleibt.
Wann Freilauf, Überlastschutz oder Weitwinkelgelenk sinnvoll ist
Für viele Anwender wirken Freilauf, Überlastkupplung und Weitwinkelgelenk zunächst wie ähnliche Teile. In der Praxis lösen sie aber unterschiedliche Probleme. Ich trenne sie deshalb strikt, weil sonst die Erwartung an das Bauteil schnell falsch wird.
| Komponente | Sinnvoll bei | Stärke | Grenze |
|---|---|---|---|
| Freilauf | Geräten mit Nachlaufmasse, etwa Mulchern oder Mähwerken | Verhindert Rücktreiben des Traktors beim Abbremsen oder Abschalten | Schützt nicht vor Blockaden im Materialfluss |
| Überlastkupplung | Blockaden, Fremdkörpern, Stoßlasten | Begrenzt das Drehmoment und schützt den Antriebsstrang | Die Einstellung muss zur Maschine passen |
| Scherbolzen | Einfache, robuste Anwendungen | Sehr klarer Schutzpunkt, leicht verständlich | Nach Auslösen muss ersetzt werden |
| Weitwinkelgelenk | Stark bewegte oder eng geführte Anbaugeräte | Mehr Bewegungsfreiheit bei wechselnden Winkeln | Kein Ersatz für falsche Länge oder schlechte Fluchtung |
Die eigentliche Frage lautet also nicht „welche Kupplung ist die beste?“, sondern „welche schützt genau mein Gerät vor dem typischen Fehlerbild?“. Bei einer Schneefräse kann der Freilauf entscheidend sein, bei einem Häcksler eher die Überlastbegrenzung. Ein einfaches Anbaugerät braucht manchmal nicht mehr als eine robuste Grundausführung mit sauberem Schutzsystem.
Ich würde an dieser Stelle immer auf die Maschine schauen, nicht auf das Etikett. Wenn das Gerät hohe Nachlaufmomente erzeugt, ist Freilauf logisch. Wenn es mit Fremdkörpern oder Verstopfungen kämpft, ist eine Überlastkupplung sinnvoller. Und wenn der Anbau im Betrieb stark ausschwenkt oder enge Kurven fährt, wird das Weitwinkelgelenk plötzlich wichtiger als jede zusätzliche Leistung auf dem Papier.
Genau an dieser Stelle trennt sich gute Technik von bloßer Nennleistung. Die Standzeit entsteht nicht im Datenblatt, sondern im Alltag.
Worauf ich bei Wartung, Ersatz und Standzeit zuerst achte
Bei Gelenkwellen zahlt sich Disziplin aus. Ich prüfe zuerst die Schmierung der Teleskoprohre, dann den Zustand der Schutzrohre und danach die Kupplung oder den Freilauf. Wenn ein Teil verschlissen ist, wird es nicht „noch eine Saison“ mitgezogen, sondern sauber ersetzt. Gerade bei Bondioli-Systemen ist die Ersatzteilphilosophie klar: beschädigte Komponenten gehören durch passende Originalteile ersetzt, nicht durch improvisierte Lösungen.
Für die Praxis sind diese Punkte die wichtigsten:
- Die Welle regelmäßig auf Spiel, Laufgeräusche und Beschädigungen prüfen.
- Schmierstellen nicht vergessen, besonders an den Teleskoprohren.
- Schutzkappen und Ketten nach jedem intensiven Einsatz kontrollieren.
- Friction Clutches nicht berühren, wenn sie heiß sind.
- Den Bereich um Reibkupplungen frei von brennbarem Material halten.
- Die Welle nie als Trittstufe oder Stütze missbrauchen.
Wenn du die Welle sauber wartest, gewinnst du nicht nur Laufzeit, sondern auch Ruhe im Betrieb. Das merkt man besonders bei häufig wechselnden Anbaugeräten, wie sie in der Forst- und Gartentechnik üblich sind. Dort ist jede vermiedene Störung ein echter Produktivitätsgewinn, weil Stillstand meist teurer ist als das Ersatzteil selbst.
Am Ende zählt bei einer Gelenkwelle von Bondioli nicht der Name allein, sondern die Summe aus passender Auslegung, sauberem Schutz und disziplinierter Wartung. Wer diese drei Punkte ernst nimmt, bekommt ein Antriebselement, das im Traktoreinsatz lange und berechenbar arbeitet - und genau das ist der Maßstab, den ich in der Praxis anlege.
