Eine Gelenkwelle ist am Traktor kein Nebenteil, sondern das Bindeglied zwischen Zapfwelle und Arbeitsgerät. Wenn Länge, Drehzahl, Schutz und Kupplung nicht sauber zusammenpassen, leidet nicht nur die Leistung, sondern auch die Sicherheit. In diesem Beitrag ordne ich die Technik hinter einer walterscheid gelenkwelle ein und zeige, worauf ich bei Auswahl, Montage, Wartung und Einsatz an Traktoren und Anbaugeräten achte.
Die wichtigsten Punkte auf einen Blick
- Eine Gelenkwelle überträgt Leistung zwischen Traktor und Anbaugerät, muss dabei aber Winkel, Längenänderungen und Lastspitzen ausgleichen.
- Für viele Anwendungen sind 540 oder 1000 U/min die entscheidenden Drehzahlbereiche, aber immer zählt die Vorgabe von Traktor und Gerät.
- Wichtiger als die Marke allein sind Passung, Schutz, Kupplung und Wartbarkeit.
- Bei Walterscheid gibt es Baureihen vom Standardmodell bis zu leistungsstarken Lösungen für Dauereinsatz und hohe Antriebsleistungen.
- Je nach Modell kann das Wartungsintervall laut Hersteller bis zu 250 Stunden betragen.
- Für sichere Arbeit sind intakte Schutzrohre, korrekt montierte Halteketten und ein sauberer An- und Abbau Pflicht.
Wofür die Gelenkwelle im Traktor-Alltag wirklich zählt
Die Aufgabe ist auf den ersten Blick simpel: Die Zapfwelle des Traktors liefert die Kraft, die Maschine am Heck oder Frontanbau setzt sie in Arbeit um. In der Praxis steckt dahinter aber ein empfindlicher Antriebsstrang. Ich sehe bei einer Gelenkwelle immer drei Aufgaben zugleich: Leistung übertragen, Bewegungen ausgleichen und den Antrieb im Grenzbereich schützen.
Genau deshalb funktioniert eine Gelenkwelle nie als bloßes Verbindungsstück. Der Dreipunktanbau bewegt sich beim Heben, Senken und Lenken, und das Anbaugerät steht nicht immer exakt in Linie mit dem Traktor. Die Welle muss diese Winkel sauber aufnehmen, sich teleskopieren lassen und dabei ruhig laufen. Wenn sie zu kurz, zu lang oder falsch ausgelegt ist, folgen Vibrationen, unnötiger Verschleiß und im schlimmsten Fall Schäden an Getriebe, Kupplung oder Schutzkomponenten.
Bei einer walterscheid gelenkwelle geht es deshalb nie nur um die Marke, sondern um die Frage, ob Antrieb, Schutz und Anwendung als Einheit gedacht sind. Genau an dieser Stelle trennt sich solide Landtechnik von einer Lösung, die im Alltag nur gerade so mitläuft. Im nächsten Schritt lohnt sich deshalb der Blick auf die Bauteile, die den Unterschied wirklich machen.
Welche Bauteile über Leistung und Lebensdauer entscheiden
Wenn ich eine Gelenkwelle bewerte, schaue ich nicht zuerst auf die Farbe, sondern auf ihre inneren und äußeren Funktionsgruppen. Entscheidend sind Kreuzgelenke, Profilrohre, Schutzteile und die Kupplung. Erst wenn diese Komponenten zusammenpassen, bleibt der Antrieb ruhig, sicher und wartungsarm.
Kreuzgelenke und Profilrohre
Die Kreuzgelenke nehmen den Winkel zwischen Traktor und Maschine auf. Die Profilrohre sorgen dafür, dass sich die Welle in der Länge anpasst, wenn das Anbaugerät arbeitet oder ausfedert. Bei hochwertigen Ausführungen sind die Profilrohre so behandelt, dass sie leichter gleiten und weniger verschleißen. Das klingt unspektakulär, macht im Feld aber einen großen Unterschied: weniger Schiebekraft, weniger Reibung, weniger Fettverlust.

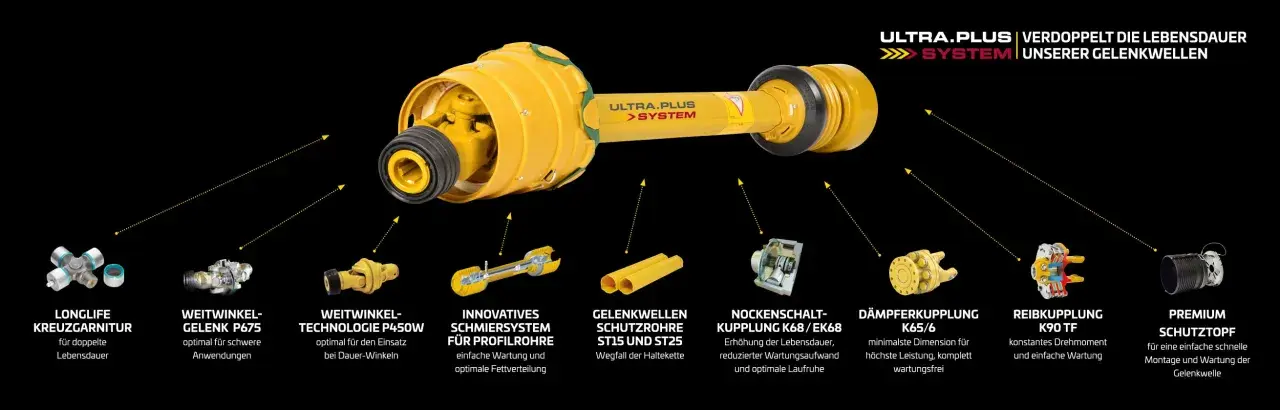

Walterscheid hat diese Funktionsbereiche in den letzten Jahren sichtbar weiterentwickelt. In der ULTRA.PLUS-Familie wurden die wesentlichen Komponenten komplett überarbeitet, mit Fokus auf Leistung, Sicherheit und Wartungsfreundlichkeit. Für mich ist das ein gutes Beispiel dafür, dass moderne Gelenkwellen nicht nur robuster, sondern vor allem alltagstauglicher geworden sind.
Schutzkomponenten und Haltesysteme
Bei landtechnischen Antrieben ist der Schutz kein Zubehör, sondern Teil des Systems. Schutzrohre, Schutztöpfe, Halteketten und Verriegelungen müssen so sitzen, dass sich die Schutzteile nicht mitdrehen und genügend Überdeckung vorhanden ist. Das ist kein Detail für Perfektionisten, sondern eine Grundvoraussetzung für sicheren Betrieb.
Walterscheid beschreibt für seine Schutzkomponenten unter anderem einen neuen Premium-Schutztopf, der Montage und Wartung vereinfachen soll. Das ist vor allem dort hilfreich, wo die Welle oft angekuppelt, gereinigt oder geschmiert wird. In der Praxis spart ein gut zugänglicher Schutz nicht nur Zeit, sondern senkt auch das Risiko, dass Wartung einfach aufgeschoben wird.
Lesen Sie auch: Schnellwechselrahmen Frontlader - So sparst du Zeit & Nerven
Kupplungen als Schutz für Maschine und Antrieb
Überlastkupplungen, Freilaufkupplungen und Scherbolzenkupplungen haben eine Schutzfunktion: Sie begrenzen Lastspitzen, verhindern Rückdrehmomente oder unterbrechen den Antrieb bei Störungen. Welche Kupplung sinnvoll ist, hängt vom Gerät ab. Ein Mähwerk stellt andere Anforderungen als ein Häcksler oder ein Streuer.
Wichtig ist dabei ein Punkt, der oft zu locker behandelt wird: Die Komponenten sind geräte- und leistungsspezifisch ausgelegt und sollten nicht beliebig gegeneinander getauscht werden. Ich würde deshalb nie nur nach Baugröße bestellen, sondern immer nach Einsatz, Drehmoment, Drehzahl und Einbausituation entscheiden.
| Bauteil | Was es leistet | Worauf ich achte |
|---|---|---|
| Kreuzgelenk | Überträgt Drehmoment auch bei Winkelversatz | Ruhiger Lauf, saubere Schmierung, kein Spiel |
| Profilrohr | Gleicht Längenänderungen aus | Leichtgängigkeit, saubere Abdichtung, wenig Verschleiß |
| Schutzrohr | Schützt vor Berührung mit rotierenden Teilen | Intakter Sitz, richtige Überdeckung, sichere Haltekette |
| Kupplung | Begrenzt Überlast oder verhindert Rücklauf | Passende Ausführung für Gerät und Belastung |
Wer die Bauteile versteht, wählt am Ende auch das passende Gesamtsystem besser aus. Genau darum geht es im nächsten Abschnitt: nicht um Theorie, sondern um eine saubere Auswahl für den konkreten Einsatz.
So wähle ich die passende Welle für Traktor und Anbaugerät
Die Auswahl beginnt immer mit der Maschine, nicht mit dem Katalogbild. Ich gehe dabei in einer festen Reihenfolge vor, weil sich sonst schnell Fehler einschleichen: erst Drehzahl und Leistungsbedarf, dann Länge, dann Anschlussprofil, dann Kupplung und schließlich die Frage, wie oft die Welle im Alltag getrennt und wieder verbunden wird.
- Drehzahl prüfen: Viele Systeme laufen mit 540 oder 1000 U/min. Die Welle muss zum PTO des Traktors und zur Vorgabe des Anbaugeräts passen.
- Länge bestimmen: Zu kurze Wellen ziehen im Arbeitsbereich auseinander, zu lange stoßen in der Kompression an. Beides ist problematisch.
- Anschlussprofile vergleichen: Gängige Profile wie 1 3/8" 6-Zahn sind verbreitet, aber nicht automatisch überall richtig.
- Winkel und Hubweg bewerten: Bei stark bewegten Geräten braucht es mehr Reserve oder eine Bauform mit besserem Winkelverhalten.
- Kupplung passend wählen: Überlast-, Freilauf- oder Scherbolzenlösung je nach Gerät und Lastprofil.
- Wartungszugang mitdenken: Wer oft kuppelt, profitiert von einer gut zugänglichen und wartungsfreundlichen Bauweise deutlich stärker als jemand mit saisonalem Einsatz.
Walterscheid bietet dafür einen Online-Produktfinder und verschiedene Baureihen, die von der einfachen Standardlösung bis zu hoch belastbaren Ausführungen reichen. Das ist praktisch, weil man nicht bei null anfangen muss. Trotzdem bleibt die Endentscheidung immer eine technische: Sie muss zur Maschine, zum Traktor und zum realen Einsatzprofil passen.
| Variante | Geeignet für | Stärken | Grenzen |
|---|---|---|---|
| Standard-Gelenkwelle | einfache bis mittlere Anwendungen | solide, wirtschaftlich, unkompliziert | weniger Komfort und Reserven bei harter Dauerlast |
| PowerDrive | häufiges An- und Abkuppeln, anspruchsvollere Einsätze | bessere Handhabung, reduzierte Schiebekräfte, hoher Schutzgrad | technisch aufwendiger und nicht für jedes Gerät nötig |
| ULTRA.PLUS | hohe Leistungsanforderungen und Dauerbetrieb | maximierte Funktionalität, Sicherheit und Wartungsfreundlichkeit | vor allem dort sinnvoll, wo die Mehrleistung wirklich gebraucht wird |
Wenn ich eines aus der Praxis mitnehme, dann das: Die beste Welle ist nicht automatisch die teuerste, sondern die, die bei der eigenen Arbeit weder zu klein noch überdimensioniert ist. Das gilt besonders dann, wenn Sicherheit und Bedienbarkeit genauso wichtig sind wie rohe Kraftübertragung.
Sicherheit beginnt beim An- und Abbau
Bei rotierenden Antrieben gibt es keinen Spielraum für Nachlässigkeit. Die größten Risiken entstehen nicht erst während der Fahrt, sondern oft genau in dem Moment, in dem die Welle angekuppelt, geprüft oder gereinigt wird. Ich halte mich deshalb an eine einfache Reihenfolge: Antrieb aus, Traktor sichern, Schlüssel abziehen, dann erst an die Gelenkwelle gehen.
Die SVLFG weist darauf hin, dass der Zapfwellenschutz bis über die Mitte des Kreuzgelenks reichen soll, praktisch also mit etwa 50 mm Überdeckung. Das ist ein guter Richtwert, weil der Schutz nur dann verlässlich wirkt, wenn er den kritischen Bereich wirklich abdeckt. Ebenso wichtig: Die Schutzketten müssen korrekt befestigt sein, damit sich der Schutz nicht mitdreht.
- Zapfwelle und Motor vor dem An- und Abbau immer vollständig ausschalten.
- Den Zündschlüssel abziehen und die Maschine gegen unbeabsichtigtes Starten sichern.
- Schutzrohre, Schutztöpfe und Haltekette auf festen Sitz prüfen.
- Sicherstellen, dass die Welle im gesamten Bewegungsbereich nirgends an Schlepper oder Gerät anstößt.
- Nie über eine laufende Gelenkwelle steigen und nie an rotierende Teile greifen.
Ich prüfe außerdem immer, ob die Kupplung auf der richtigen Seite sitzt und ob sich die Maschine unter Last sauber verhält. Gerade bei Überlast- und Freilaufkupplungen ist die Einbaurichtung nicht bloß Formalität, sondern Teil der Schutzfunktion. Wer hier ungenau arbeitet, spart am falschen Ende und riskiert teure Folgeschäden.
Damit die Sicherheit nicht durch Wartungsstau verloren geht, lohnt sich der Blick auf Pflegeintervalle und Verschleißbilder. Genau dort entscheidet sich oft, ob eine Welle viele Saisons sauber läuft oder unnötig früh Probleme macht.
Wartung, die sich in der Saison wirklich auszahlt
Walterscheid hat mit dem ServicePlus-System Wartungsklassen eingeführt, die die Intervalle anwendungsspezifisch festlegen. Je nach Modell kann das Wartungsintervall laut Hersteller bis zu 250 Stunden betragen. Das ist keine Einladung, Wartung zu vergessen, sondern eher ein Hinweis darauf, dass die Konstruktion auf weniger Stillstand und weniger Schmieraufwand ausgelegt sein kann.
Ich sehe im Alltag vor allem vier Wartungspunkte, die immer wieder den Unterschied machen: Schmierung, Sauberkeit, Schutz und Spiel. Wenn einer davon vernachlässigt wird, verschleißt nicht nur die Welle schneller, sondern oft auch die Maschine am anderen Ende.
| Symptom | Wahrscheinliche Ursache | Was ich dann mache |
|---|---|---|
| Knacken oder Vibrationen | verschlissene Kreuzgelenke oder Unwucht | Welle sofort prüfen, Gelenke und Lager kontrollieren |
| Schwergängiges Einschieben | Schmutz, beschädigte Abdichtung, mangelnde Pflege | reinigen, schmieren, Profilrohre und Dichtungen ansehen |
| Heiß laufende Bauteile | zu hohe Belastung oder zu wenig Schmierung | Einsatzbedingungen und Schmierzustand korrigieren |
| Schutz dreht mit | Haltekette falsch befestigt oder Schutz beschädigt | sofort stoppen und Schutzsystem neu montieren |
| Kupplung löst zu früh oder zu spät aus | falsche Einstellung oder Verschleiß | Herstellerangaben prüfen und Kupplung kontrollieren |
Besonders wichtig ist für mich der Unterschied zwischen Wartung und Symptombekämpfung. Wenn ein Profilrohr schwer läuft, ist mehr Fett nicht automatisch die Lösung. Manchmal steckt schlicht Schmutz im System, manchmal eine beschädigte Abdichtung, manchmal echter Verschleiß. Wer das sauber trennt, spart Material und Stillstand.
Standard, PowerDrive oder ULTRA.PLUS
Nicht jede Arbeit verlangt nach der aufwendigsten Lösung. Für einfache Standardanwendungen reicht oft eine solide Basiswelle. Wer jedoch häufig kuppelt, unter Staub, Schmutz und hoher Last arbeitet oder bei der Handhabung möglichst wenig Kraft einsetzen will, profitiert schneller von einer technisch aufwendigeren Baureihe.
In den PowerDrive-Ausführungen setzen die Profile und Schutzkonzepte auf bessere Handhabung, reduzierte Schiebekräfte und erleichterten Zugang. Bei den ULTRA.PLUS-Modellen stehen noch stärker Leistung, Sicherheit und Wartungsfreundlichkeit im Vordergrund. Dort wurden Funktionsbereiche wie Kreuzgelenk, Schmierung und Schutzsystem spürbar weiterentwickelt. Für mich ist das die richtige Richtung, wenn die Welle nicht nur funktionieren, sondern im harten Alltag wirklich entlasten soll.
- Standard nehme ich, wenn der Einsatz klar, überschaubar und nicht dauerhaft hoch belastet ist.
- PowerDrive wähle ich, wenn Komfort, Schutz und häufiges An- und Abkuppeln wichtig werden.
- ULTRA.PLUS setze ich dort ein, wo hohe Leistung, lange Laufzeiten und maximale Robustheit gefragt sind.
Die entscheidende Frage ist am Ende nicht, welche Baureihe technisch am meisten kann, sondern welche den größten Nutzen im eigenen Betrieb bringt. Genau deshalb lohnt sich vor dem Kauf noch ein letzter, nüchterner Abgleich mit der Praxis.
Mit diesen vier Prüfungen vermeide ich die meisten Fehlkäufe
Bevor ich eine Gelenkwelle bestelle, prüfe ich vier Dinge ganz bewusst. Erstens: Passt die Drehzahl zum Traktor und zum Arbeitsgerät? Zweitens: Stimmen Länge und Profil beidseitig wirklich? Drittens: Ist die Kupplung für die Last und die Einbausituation geeignet? Viertens: Gibt es vernünftigen Zugang für Wartung und Ersatzteile?
- Drehzahl und Leistung müssen zur Maschine passen, sonst nützt die beste Mechanik nichts.
- Länge und Winkelreserve entscheiden darüber, ob die Welle sauber arbeitet oder ständig an Grenzen kommt.
- Schutz und Haltesystem müssen vollständig und unbeschädigt sein, bevor der erste Einsatz startet.
- Service und Wartung sollten im Betrieb realistisch machbar sein, nicht nur theoretisch auf dem Papier.
Wenn diese vier Punkte stimmen, wird aus einer Gelenkwelle ein zuverlässiger Teil des gesamten Antriebs und nicht ein Bauteil, das ständig Aufmerksamkeit frisst. Genau das ist für mich der eigentliche Maßstab bei Walterscheid und bei jeder anderen Lösung in diesem Bereich: Sie muss zum Traktor, zum Anbaugerät und zur täglichen Arbeit passen, dann liefert sie im Feld genau die Ruhe, die man von ihr erwartet.
