Das Schwenkwerk entscheidet beim Forstkran darüber, ob eine Last sauber an den Stammstapel, den Rückewagen oder an den Boden gesetzt wird. Ich sehe dieses Bauteil als Schnittstelle zwischen Hydraulik, Lagerung und Bediengefühl: Sobald hier Spiel, Ölverlust oder falsche Einstellung ins System kommt, wird der Kran unpräzise und teurer im Betrieb. In diesem Artikel geht es deshalb um Aufbau, typische Verschleißbilder, sinnvolle Wartungsintervalle und das Zusammenspiel mit der Seilwinde.
Die wichtigsten Punkte auf einen Blick
- Das Schwenkwerk wandelt Hydraulikleistung in kontrollierte Drehbewegung und hält die Last dabei ruhig in Position.
- Je nach Hersteller meint der Begriff das komplette Drehmodul oder nur Antrieb und Getriebe.
- Praktisch wichtig sind der regelmäßige Ölstandcheck, saubere Schmierung und das Nachziehen von Befestigungen.
- Erste Warnzeichen sind Spiel, Knacken, Ölspuren, träge Drehbewegung und ungewöhnliche Wärme.
- Mit der Seilwinde arbeitet das Schwenkwerk nur dann sauber zusammen, wenn die Zugrichtung, die Last und der Drehwinkel zusammenpassen.
- Rissbildung, starkes Flankenspiel oder wiederkehrende Leckagen sprechen eher für Überholung oder Austausch als für bloßes Nachstellen.

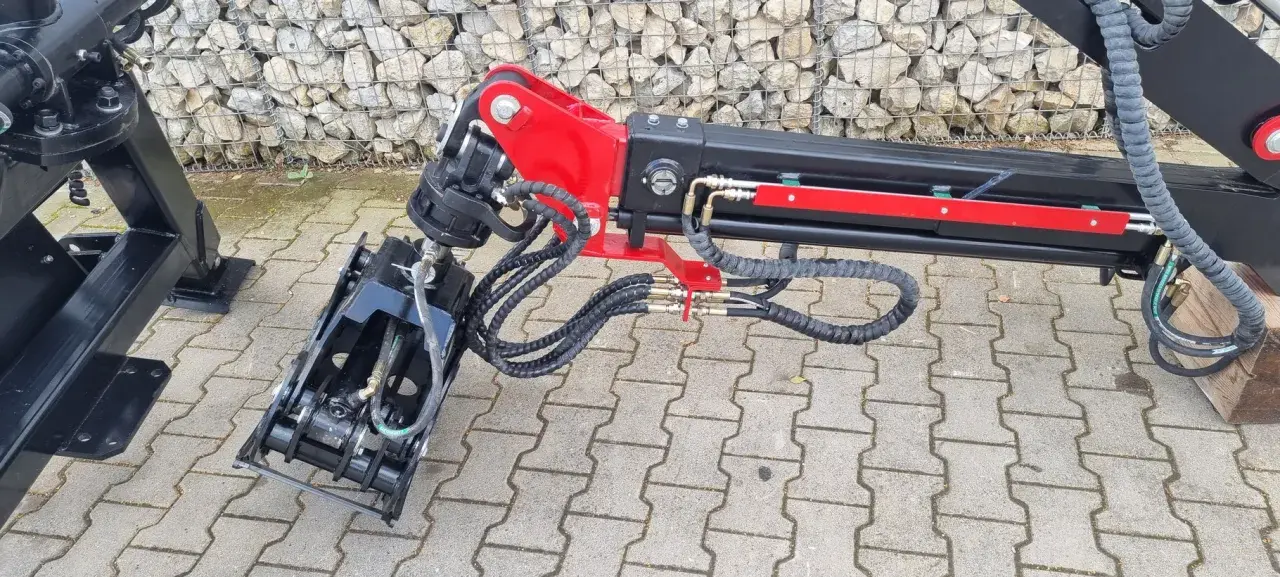

Was das Schwenkwerk am Forstkran eigentlich leistet
Beim Forstkran übernimmt das Schwenkwerk die Aufgabe, den Oberwagen oder Auslegerbereich kontrolliert zu drehen. Der Rotator dreht das Anbaugerät, das Schwenkwerk dagegen bewegt die ganze Kranstruktur. Genau diese Unterscheidung ist wichtig, weil viele Fehler in der Praxis nicht an der eigentlichen Drehbewegung selbst liegen, sondern an der Lagerung, an der Hydraulik oder an der Art, wie der Kran geführt wird.
Ich trenne in der Diagnose immer zwischen Antrieb, Lagerung und Steuerung. Der Antrieb liefert das Drehmoment, die Lagerung nimmt die Last auf, und die Steuerung sorgt dafür, dass der Kran nicht ruckt. Wenn eines dieser drei Glieder schwächelt, merkt man es sofort: Die Drehbewegung wird unruhig, das Einlenken verzögert sich oder die Position hält unter Last nicht mehr sauber.
In der Fachsprache tauchen dafür verschiedene Bezeichnungen auf. Einige Hersteller sprechen vom Schwenkwerk, andere vom Drehwerk oder vom Drehgestell; häufig ist auch der Drehkranz Teil der Betrachtung. Für die Praxis ist das weniger eine Wortfrage als eine Frage der Funktion: Das Bauteil muss Lasten aufnehmen, Kräfte verteilen und die Drehung präzise kontrollieren. Genau daraus ergeben sich die Wartungsschritte, die ich im nächsten Abschnitt aufdrösele.
Aus welchen Bauteilen die Drehbewegung entsteht
Das Schwenksystem ist selten nur ein einzelnes Teil. Meistens besteht es aus einem Hydraulikmotor, einer Untersetzung im Getriebe, dem Schwenklager oder Drehkranz, den Befestigungsbolzen, Dichtungen und der hydraulischen Ansteuerung. Je sauberer diese Teile zusammenspielen, desto ruhiger läuft der Kran. Je schlechter sie harmonieren, desto eher entstehen Schläge, Spiel und Folgeschäden.
| Bauteil | Aufgabe | Worauf ich in der Praxis achte |
|---|---|---|
| Hydraulikmotor | Erzeugt die Drehbewegung aus dem Ölstrom. | Saubere Reaktion, keine auffälligen Geräusche, kein Leistungsverlust. |
| Getriebe | Übersetzt Drehzahl in nutzbares Drehmoment. | Temperatur, Ölzustand, gleichmäßiger Lauf unter Last. |
| Schwenklager oder Drehkranz | Trägt die Last und ermöglicht die Drehung. | Spiel, Laufgeräusche, Riefen, ungleichmäßige Bewegung. |
| Befestigungsbolzen | Verbinden Schwenkwerk und Kranstruktur. | Fester Sitz, korrektes Drehmoment, keine gelösten Schrauben. |
| Dichtungen und Öl | Schützen vor Schmutz und sichern die Schmierung. | Ölverlust, verschmutzte Umgebung, falsche Füllhöhe. |
| Ventile und Steuerung | Regeln den Ölfluss und damit die Feinbewegung. | Ruckeln, verzögertes Ansprechen, ungleichmäßige Geschwindigkeit. |
Einige Hersteller befüllen das Schwenkwerk mit Getriebeöl der Klasse 80W-90, andere setzen auf abweichende Freigaben oder zusätzliche Schmierpläne. Ich würde deshalb nie nach Bauchgefühl nachfüllen, sondern immer nach Handbuch arbeiten. Ein einzelner falscher Schmierstoff ist oft nicht sofort fatal, aber er verkürzt die Lebensdauer von Lager und Verzahnung schneller, als viele Betreiber erwarten.
Wichtig ist auch die Montagequalität. Saubere Kontaktflächen, trockene Schraubverbindungen und korrekte Anzugswerte sind bei einem Drehwerk keine Nebensache, sondern die Grundlage dafür, dass die Last später ruhig läuft. Damit ist klar, wie das System aufgebaut ist; als Nächstes geht es darum, welche Warnsignale ich früh ernst nehme.
Woran Sie Verschleiß und Schäden früh erkennen
Ich schaue bei einem Forstkran zuerst nicht auf den Totalausfall, sondern auf die kleinen Veränderungen im Verhalten. Genau dort kündigt sich der Schaden meist an. Ein Schwenkwerk, das früher weich anfuhr und jetzt erst verzögert reagiert, sendet bereits ein klares Signal. Gleiches gilt für Knacken, schleifende Geräusche oder Ölspuren im Bereich des Drehkranzes.
| Symptom | Wahrscheinliche Ursache | Erster Check |
|---|---|---|
| Verzögertes Anlaufen | Zu wenig Öl, Luft im Hydraulikkreis, verschlissene Lagerung. | Ölstand, Leitungen, Leckagen und Ventilverhalten prüfen. |
| Knacken oder Schlag beim Schwenken | Spiel in Lager oder Verzahnung, lose Schrauben. | Bolzen nachsehen, Lagerung auf Spiel prüfen, sofort nicht weiter belasten. |
| Ölfilm oder Tropfen unter dem Kran | Dichtung beschädigt, Überdruck oder Undichtigkeit am Getriebe. | Dichtungssitz, Ölstand und Gehäuse auf Risse kontrollieren. |
| Unruhiger, ruckartiger Lauf | Falsche Steuerung, verunreinigtes Öl, verschlissene Komponenten. | Schmierzustand und Bedienung prüfen, keine hektischen Hebelbewegungen. |
| Wärmeentwicklung am Getriebe | Zu hohe Reibung, Überlast oder zu wenig Schmierung. | Arbeit sofort reduzieren und Temperatur nach Sicht und Gefühl beurteilen. |
| Zunehmendes Seitenspiel | Verschleiß an Gleitlager, Drehkranz oder Befestigung. | Spiel dokumentieren und nicht nur nachstellen, sondern Ursache suchen. |
Wenn das Spiel nicht stabil bleibt oder der Kran beim Drehen hörbar arbeitet, ist das für mich kein Fall mehr für „weiter beobachten“. Dann muss der Betreiber prüfen, ob nur eine Einstellung verloren ging oder ob bereits ein echtes Verschleißproblem vorliegt. Bei Rissbildung im Material oder an tragenden Teilen gilt aus meiner Sicht nur eines: außer Betrieb nehmen und fachlich prüfen lassen.
Genau an dieser Stelle wird Wartung wichtig, denn viele Schäden entstehen nicht plötzlich, sondern aus vernachlässigten Kontrollen. Deshalb lohnt sich im nächsten Abschnitt ein Blick auf konkrete Intervalle und Schmierpunkte.
So läuft die Wartung in der Praxis
Wartung am Schwenkwerk ist kein Hexenwerk, aber sie muss konsequent und sauber erfolgen. Ein Binderberger-Handbuch nennt zum Beispiel eine wöchentliche Ölstandkontrolle am Schwenkwerk, und für das Getriebeöl werden dort je nach Einsatzbedingungen 1000 bis 1500 Betriebsstunden genannt. Das ist kein universeller Wert für alle Modelle, aber ein guter Hinweis darauf, dass der Bereich regelmäßig geprüft werden muss und nicht erst dann, wenn schon etwas tropft.
Ich arbeite mit einer einfachen Reihenfolge: erst Sichtkontrolle, dann Ölstand, dann Schmierung, dann Schrauben und erst danach die Funktion unter Last. Diese Reihenfolge spart Zeit, weil man offensichtliche Probleme früh erkennt und nicht mit halboffenem System weiterarbeitet. PALFINGER betont bei seinen Servicehinweisen ebenfalls, dass regelmäßige Wartung und dokumentierte Prüfungen die Sicherheit und die Verfügbarkeit erhöhen. Genau so würde ich es auch im Alltag handhaben.
| Intervall | Was ich prüfe | Warum das wichtig ist |
|---|---|---|
| Vor jedem Einsatz | Sicht auf Ölverlust, lose Schrauben, Schläuche und ungewöhnliches Spiel. | So fallen grobe Schäden auf, bevor Last auf das System kommt. |
| Wöchentlich | Ölstand im Schwenkwerk, Zustand der Dichtungen und Sauberkeit der Baugruppe. | Ein zu niedriger Ölstand ist einer der häufigsten Gründe für Folgeschäden. |
| Nach 10 Betriebsstunden oder einem Arbeitszyklus | Allgemeiner Sitz der Bolzen, Achszapfen, Sicherungen und Führungen. | Gerade bei neuen oder frisch gewarteten Kränen setzt sich Material oft noch. |
| Alle 250 Stunden | Nachstellen von Lagerungen, Kontrolle von Spiel und Befestigung. | Hier zeigt sich, ob eine anfängliche Einstellung noch passt. |
| Alle 1000 bis 1500 Stunden | Getriebeöl wechseln, abhängig von Last, Temperatur und Einsatzprofil. | Altes Öl verliert Schmierreserve und nimmt Abrieb auf. |
| Alle 2 Jahre | Hydrauliköl prüfen oder wechseln, wenn der Hersteller das so vorsieht. | Sauberes Öl schützt nicht nur das Schwenkwerk, sondern die gesamte Hydraulik. |
Ein BMF-Handbuch nennt für ein Schwenkwerk beispielsweise 80W-90 als Befüllung. Solche Angaben zeigen vor allem eines: Die Spezifikation ist nicht verhandelbar. Ich würde daher nie universell „irgendein“ Öl oder Fett verwenden, sondern nur freigegebene Schmierstoffe und die Schmierpunkte genau nach Plan abarbeiten. Das gilt besonders dort, wo sich Dichtungen, Gleitflächen und Zahnflanken die Arbeit teilen.
Typische Fehler sehe ich immer wieder beim Schmieren selbst: zu viel Fett an der falschen Stelle, vernachlässigte Schraubverbindungen oder ein Ölstand, der nur optisch geprüft wurde. Das Ergebnis ist fast immer dasselbe: mehr Reibung, mehr Wärme und früher oder später mehr Spiel. Wer das sauber im Griff hat, verhindert viele Reparaturen, bevor sie überhaupt teuer werden. Als Nächstes kommt die Frage, wie das Schwenkwerk mit der Seilwinde zusammenspielt.
Wie Schwenkwerk und Seilwinde zusammenarbeiten
Bei Forstkranen und Seilwinden geht es nicht nur um Heben, sondern auch um Zug, Positionierung und Lastführung. Die Seilwinde bringt den Stamm oder das Holzstück in Reichweite, das Schwenkwerk bringt es in die richtige Richtung. Erst wenn beides zusammenpasst, arbeitet der Kran ruhig und effizient.
Ich achte dabei auf einen einfachen Grundsatz: Zug und Drehung dürfen sich nicht gegeneinander aufschaukeln. Wenn die Winde unter starkem Zug steht und der Kran gleichzeitig ruckartig geschwenkt wird, steigen die Querkräfte im Drehbereich deutlich an. Genau dann leidet das Schwenklager zuerst, gefolgt von Bolzen, Hydraulik und Dichtungen. Deshalb sollte die Last möglichst tief und nah an der Mittellinie geführt werden, bevor sie sauber geschwenkt wird.
- Zuerst die Last frei machen, dann schwenken.
- Die Seillinie möglichst gerade halten und harte Seitenzüge vermeiden.
- Mit kleinen, kontrollierten Bewegungen arbeiten statt mit hektischen Lenkkorrekturen.
- Den Kran nicht als Ersatz für eine schlecht positionierte Windenarbeit missbrauchen.
Ein FARMA-Handbuch nennt für den Arbeitsbereich eine Sicherheitszone von 20 Metern. Ich würde das in der Praxis nicht als „Freigabe bis knapp davor“ verstehen, sondern als klare Erinnerung daran, dass niemand im Gefahrenbereich stehen sollte, solange Zug und Schwenkbewegung gleichzeitig laufen. Bei eingeschränkter Sicht, Hanglage oder längeren Stämmen plane ich persönlich lieber noch großzügiger.
Die zulässigen Lasten und das Bewegungsmuster am Kran sind dabei bindend. Genau dort, wo Schwenkwerk und Seilwinde zusammenarbeiten, entstehen die meisten Bedienfehler - und damit auch die teuersten Schäden. Deshalb lohnt es sich, die Reparaturfrage nüchtern zu betrachten.
Wann Reparatur, Überholung oder Austausch sinnvoll ist
Nicht jeder Defekt bedeutet sofort einen Komplettaustausch. In der Praxis trenne ich drei Fälle. Erstens: Wartung oder kleine Reparatur, wenn nur Öl, Dichtungen, Schmierung oder eine gelockerte Verbindung betroffen sind. Zweitens: Überholung, wenn Lagerung, Verzahnung oder Einstellwerte verschlissen sind, der Grundkörper aber noch intakt ist. Drittens: Austausch, wenn tragende Teile, Zahnflanken oder Gehäuse deutlich beschädigt sind.
Für mich ist ein wiederkehrendes Muster besonders wichtig: Wenn ein Schwenkwerk nach dem Nachstellen kurz besser läuft, das Spiel aber nach wenigen Einsätzen wiederkommt, dann liegt die Ursache meist nicht mehr in der Einstellung. Dann ist Verschleiß im Lager oder an der Verzahnung wahrscheinlicher. Auch wiederholte Leckagen sind ein Warnsignal, weil sie oft nicht nur an einer Dichtung hängen, sondern an einer unruhigen oder verschlissenen Baugruppe.
Folgende Fälle würde ich nicht aufschieben:
- Rissbildung im Material oder an tragenden Punkten.
- Deutliches und zunehmendes Spiel trotz korrekter Einstellung.
- Hörbares Schleifen, Knacken oder Mahlgeräusche unter Last.
- Ölverlust, der nach kurzer Zeit wiederkehrt.
- Lockere Schrauben an tragenden Verbindungen, obwohl korrekt angezogen wurde.
Bei solchen Symptomen ist der Fachservice die richtige Adresse, nicht das Experimentieren auf dem Hof. Gerade bei Drehverbindungen zählt die exakte Montage, und die richtigen Anzugswerte sind oft modellabhängig. Ich würde außerdem immer auf Original- oder freigegebene Ersatzteile setzen, weil sich bei einem Schwenkwerk schon kleine Abweichungen im Material oder in der Passung spürbar auf Lauf und Lebensdauer auswirken können.
So bleibt am Ende nicht nur der einzelne Kran ruhiger, sondern auch der gesamte Einsatz im Wald planbarer.
Worauf ich bei der nächsten Kontrolle zuerst achten würde
Wenn ich einen Forstkran mit Schwenkwerk zum ersten Mal durchsehe, beginne ich ganz bewusst mit den einfachen Punkten. Die meisten teuren Schäden kündigen sich nämlich nicht mit einem plötzlichen Bruch an, sondern mit kleinen Auffälligkeiten, die man beim normalen Arbeiten leicht übersieht.
- Ich prüfe zuerst den Ölstand und schaue nach frischen Leckspuren.
- Dann kontrolliere ich die Schraubverbindungen und den Sitz der Lagerung.
- Danach bewege ich den Kran langsam ohne Last und achte auf Knacken, Ruckeln oder ungleichmäßigen Lauf.
- Zum Schluss teste ich das Zusammenspiel mit der Seilwinde unter kontrollierten Bedingungen und halte die Lastwege kurz und sauber.
Ein gut gepflegtes Schwenkwerk ist kein Nebenthema, sondern ein echter Produktivitätsfaktor. Wer es sauber schmiert, korrekt einstellt und bei den ersten Warnzeichen reagiert, verlängert nicht nur die Lebensdauer des Krans, sondern arbeitet auch deutlich präziser und sicherer. Genau das ist im Wald am Ende der Unterschied zwischen Routine und Reparatur.
