Der innere Aufbau einer Bohrmaschine entscheidet darüber, wie sauber das Werkzeug bohrt, wie viel Kraft am Bohrfutter ankommt und wie lange das Gerät im Alltag durchhält. Ich gehe das Thema deshalb von innen nach außen an: erst Motor und Getriebe, dann Bohrfutter und Schlagwerk, am Ende die Frage, welche Bauart für Werkstatt, Montage oder Mauerwerk wirklich sinnvoll ist. So lässt sich die Technik nicht nur verstehen, sondern auch besser bewerten und pflegen.
Die wichtigsten Punkte auf einen Blick
- Eine Bohrmaschine besteht im Kern aus Motor, Getriebe, Spindel, Bohrfutter, Elektronik und Gehäuse.
- Das Getriebe übersetzt schnelle Motordrehzahl in nutzbares Drehmoment, meist mit 1 oder 2 Gängen.
- Bürstenlose Motoren sind effizienter und wartungsärmer, klassische Motoren mit Kohlebürsten sind einfacher und oft günstiger.
- Ein 10-mm- oder 13-mm-Bohrfutter ist im Alltag am verbreitetsten.
- Schlagwerk hilft bei Mauerwerk, ersetzt aber keinen Bohrhammer in hartem Beton.
- Verschleiß zeigt sich meist zuerst an Futter, Lagern, Getriebe und Motorgeräusch.
Aus welchen Baugruppen eine Bohrmaschine besteht
Ich trenne den Aufbau am liebsten in vier Ebenen: Energieversorgung, Antrieb, Kraftübertragung und Werkzeugaufnahme. Genau dort wird aus Strom oder Akkuleistung eine kontrollierte Drehbewegung, die am Bohrer überhaupt erst sinnvoll ankommt. Wer diese Bauteile kennt, versteht auch, warum zwei äußerlich ähnliche Geräte in der Praxis völlig unterschiedlich wirken können.
| Baugruppe | Aufgabe | Worauf ich achte |
|---|---|---|
| Motor | Erzeugt die Drehbewegung | Bürstenlos oder mit Kohlebürsten, Leistung unter Last |
| Getriebe | Übersetzt Drehzahl in Drehmoment | 1- oder 2-Gang, Metallzahnräder laufen meist robuster |
| Spindel und Lager | Leiten die Kraft weiter und führen die Rotation | Spiel, Rundlauf und ruhiger Lauf |
| Bohrfutter | Spannt den Bohrer oder Bit | Spannweite, Rundlauf, einfache Bedienung |
| Elektronik und Schalter | Regeln Start, Drehzahl und Schutzfunktionen | Sanfter Anlauf, Überlastschutz, saubere Steuerung |
| Gehäuse und Kühlung | Schützen die Teile und führen Wärme ab | Freie Lüftungsschlitze, stabile Verarbeitung |
| Akkupack oder Netzkabel | Versorgt die Maschine mit Energie | Mobilität, Laufzeit, konstante Leistung |
Gerade im Werkstattalltag lohnt sich dieser Blick. Ein gutes Gehäuse allein macht noch keine gute Maschine, wenn Lager, Getriebe oder Futter nicht sauber zusammenarbeiten. Der nächste Schritt ist deshalb entscheidend: Wie läuft die Kraft im Inneren tatsächlich vom Antrieb bis zum Bohrer?
So wird aus Strom oder Akku Drehmoment
Der Motor selbst dreht in der Regel schneller, als ein Bohrer sinnvoll arbeiten kann. Das Getriebe macht daraus die passende Kombination aus Kraft und Geschwindigkeit. Bei vielen Geräten gibt es deshalb zwei Bereiche: den langsamen ersten Gang für größere Durchmesser und harte Materialien sowie den schnelleren zweiten Gang für kleinere Bohrer und zügiges Arbeiten.
Der Weg durch Motor und Getriebe
Ich sehe den Kraftfluss wie eine Kette: Motor, Getriebe, Spindel, Bohrfutter, Werkzeug. An jeder Stelle kann etwas verloren gehen, wenn Bauteile billig oder verschlissen sind. Ein sauber konstruiertes Getriebe spürt man sofort, weil die Maschine unter Last ruhig bleibt und die Drehzahl nicht unkontrolliert einbricht.
Bei typischen 2-Gang-Bohrschraubern liegen die Arbeitsbereiche grob oft bei wenigen hundert Umdrehungen pro Minute im ersten Gang und bis rund 1.500 bis 2.000 min-1 im zweiten Gang. Das ist kein Marketingdetail, sondern der Unterschied zwischen kontrolliertem Schrauben und unnötig hektischem Bohren.
Warum Drehzahl nicht alles ist
Viele unterschätzen, dass hohe Drehzahl und hohes Drehmoment sich meist gegenseitig bremsen. Ein großer Holzbohrer braucht eher Kraft als Tempo, ein kleiner Metallbohrer eher saubere Geschwindigkeit und eine stabile Führung. Genau deshalb ist ein 2-Gang-Getriebe so nützlich: Es gibt dem Gerät je nach Aufgabe den richtigen Charakter.
Was Kupplung und Elektronik übernehmen
Bei Bohrschraubern kommt zusätzlich die Drehmomentkupplung ins Spiel. Sie begrenzt das Drehmoment in Stufen, oft mit 10 bis 25 Einstellpositionen, damit Schrauben nicht überdreht und Werkstücke nicht beschädigt werden. Im Bohrmodus wird die Kupplung meist überbrückt, damit der Bohrer nicht frühzeitig auskoppelt.
Die Elektronik regelt heute oft mehr als nur Ein und Aus. Ein sanfter Start schützt Hand und Mechanik, eine Lastregelung hält die Maschine unter Belastung stabiler, und bei Akkugeräten sorgen Schutzschaltungen dafür, dass Zellen nicht unnötig tief entladen oder überhitzt werden. Damit ist der Antrieb erklärt. Entscheidend für die Praxis ist jetzt die Frage, welchen Motortyp man überhaupt im Gerät hat.
Warum der Motortyp den Charakter des Geräts bestimmt
Ich würde einen Motor nie isoliert betrachten. Erst im Zusammenspiel mit Getriebe, Elektronik und Energiequelle zeigt sich, ob eine Bohrmaschine für gelegentliche Arbeiten oder für dauerhafte Belastung gebaut ist. Der wichtigste Unterschied in modernen Geräten ist meist nicht die Gehäusefarbe, sondern die Frage: mit Kohlebürsten oder bürstenlos?
| Merkmal | Klassischer Motor mit Kohlebürsten | Bürstenloser Motor |
|---|---|---|
| Aufbau | Mechanische Stromübertragung über Bürsten | Elektronisch geregelte Ansteuerung ohne Bürsten |
| Verschleiß | Kohlebürsten sind klassische Verschleißteile | Weniger mechanischer Verschleiß im Motor |
| Wirkungsgrad | Gut, aber mit mehr Verlusten | Meist effizienter, oft längere Laufzeit pro Akkuladung |
| Wartung | Je nach Nutzung irgendwann Bürstenwechsel nötig | Weniger Wartung am Motor selbst |
| Typischer Einsatz | Gelegenheits- und Einstiegsgeräte | Häufig genutzte Akku- und Profimaschinen |
| Preis | Oft günstiger | Oft teurer, dafür technisch moderner |
Viele aktuelle 18-Volt-Geräte setzen auf brushless, weil diese Motoren kompakter arbeiten und weniger Energie verlieren. Das heißt aber nicht, dass ein klassischer Motor schlecht wäre. Für seltene Bohrarbeiten reicht er oft völlig aus, solange Getriebe und Futter sauber gemacht sind. Ich würde den Aufpreis für bürstenlos vor allem dann zahlen, wenn das Gerät regelmäßig unter Last läuft oder im Akkubetrieb lange durchhalten soll.
Von hier aus ist der Schritt zu Futter, Spindel und Schlagwerk logisch, denn dort entscheidet sich, wie gut die Kraft am eigentlichen Werkzeug ankommt.
Bohrfutter, Spindel und Schlagwerk im Alltag

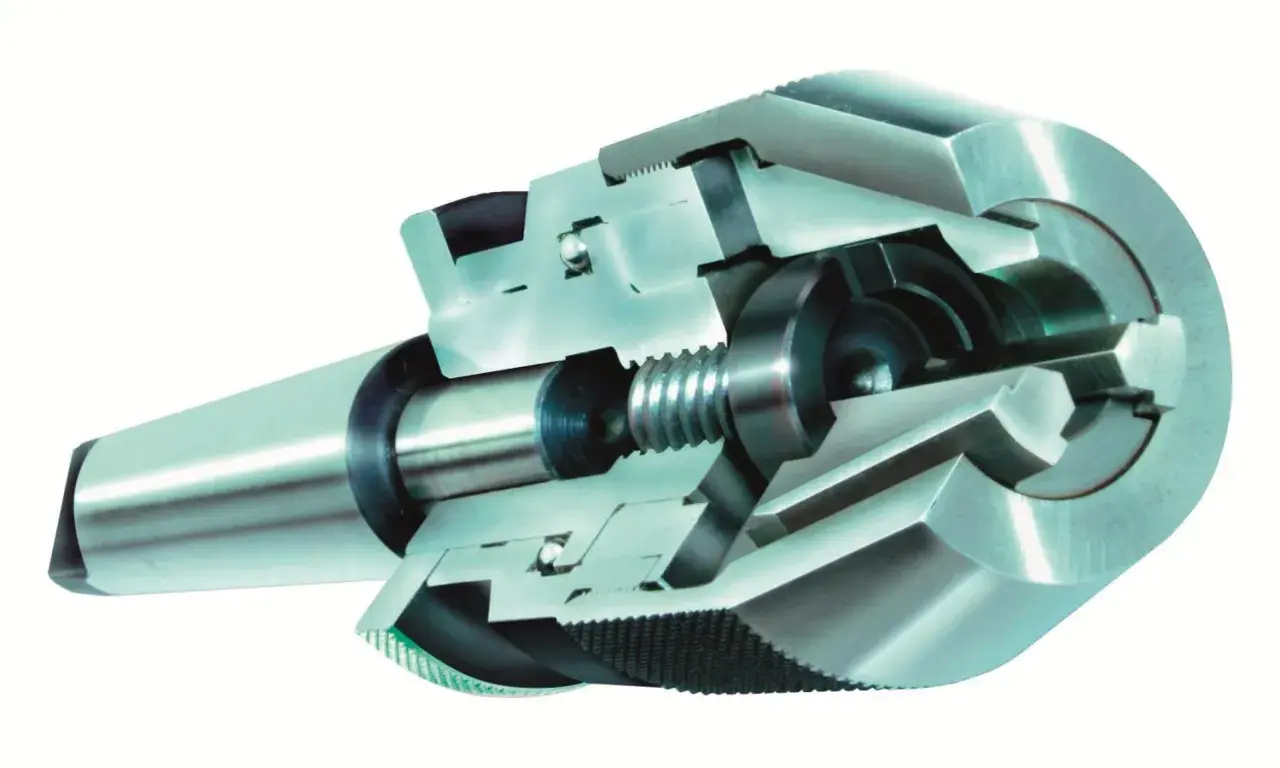

Das Bohrfutter ist die Schnittstelle zwischen Maschine und Werkzeug. Es muss nicht nur halten, sondern auch rund laufen, schnell zu bedienen sein und das Werkzeug sicher zentrieren. Wenn hier etwas nicht stimmt, fühlt sich die ganze Maschine unpräzise an, selbst wenn Motor und Getriebe in Ordnung sind.
Welche Aufnahme zu welcher Arbeit passt
| Aufnahme | Vorteil | Grenze |
|---|---|---|
| Schnellspannbohrfutter | Werkzeugloses Wechseln, schnell im Alltag | Bei minderwertiger Qualität manchmal schwächerer Rundlauf |
| Zahnkranzbohrfutter | Sehr sicher gespannt, robust | Benötigt einen Bohrfutterschlüssel |
| SDS-plus Aufnahme | Optimiert für Schlagenergie und schnellen Werkzeugwechsel | Kein universelles Rundfutter für normale Bohrer |
Die Spindel und ihre Lager sind mindestens so wichtig wie das Futter selbst. Wenn die Maschine eiert oder beim Start leicht schlägt, liegt das Problem oft nicht am Bohrer, sondern an Lagerspiel oder einer angeschlagenen Spindel. Das merkt man besonders bei präzisen Bohrungen in Metall oder bei sauberem Vorbohren in Holz.
Lesen Sie auch: Standbohrmaschine aufbauen - Präzision & Sicherheit sichern
Warum Schlagwerk nicht gleich Bohrhammer ist
Das Schlagwerk einer Schlagbohrmaschine ist mechanisch aufgebaut und erzeugt eine schnelle, kleine Schlagbewegung in axialer Richtung. Das hilft in Ziegel, Kalksandstein oder Putz und ist für gelegentliche Dübellöcher völlig ausreichend. In hartem Beton stößt diese Konstruktion aber an Grenzen, weil die Schlagenergie schlicht begrenzt ist.
Ein Bohrhammer arbeitet anders, meist mit einem pneumatischen Schlagprinzip. Das ist konstruktiv auf mehr Energie pro Schlag ausgelegt und deshalb für sehr harte oder häufige Bohrarbeiten im Mauerwerk die deutlich passendere Lösung. Für den gelegentlichen Werkstatteinsatz muss man das nicht dramatisieren, aber man sollte den Unterschied kennen. Jetzt wird es sinnvoll, die gängigen Bauarten direkt nebeneinander zu sehen.
Welche Bauart für welche Arbeit gebaut ist
Ich nehme in der Praxis am liebsten drei Geräte nebeneinander: den Akkubohrschrauber, die Schlagbohrmaschine und die Ständerbohrmaschine. Alle drei drehen, aber der innere Aufbau ist so unterschiedlich, dass sie für verschiedene Aufgaben gebaut wurden. Wer das versteht, kauft deutlich zielgenauer und erwartet nicht vom falschen Gerät das richtige Ergebnis.
| Gerät | Typischer Aufbau | Stärken | Grenzen |
|---|---|---|---|
| Akkubohrschrauber | Motor, 2-Gang-Getriebe, Kupplung, Bohrfutter, Akku | Mobil, leicht, gut für Montage und Möbelbau | Begrenzte Laufzeit, weniger Reserven bei Dauerlast |
| Schlagbohrmaschine | Motor, Getriebe, mechanisches Schlagwerk, Bohrfutter | Universell, auch für Ziegel und Mauerwerk einsetzbar | In hartem Beton deutlich unter einem Bohrhammer |
| Ständerbohrmaschine | Fuß, Säule, Tisch, Bohrspindel, oft Riemen- oder Getriebeantrieb | Hohe Präzision, gute Wiederholgenauigkeit, ruhiger Lauf | Stationär, nicht mobil, braucht festen Platz |
Gerade die Ständerbohrmaschine zeigt schön, wie sich derselbe Grundgedanke in eine andere Bauform übersetzen lässt: nicht maximale Flexibilität, sondern präzise Führung und saubere Wiederholbarkeit. Für Werkstattgeräte ist das ein guter Maßstab, weil nicht jede Bohraufgabe nach Mobilität verlangt. Manchmal ist Stabilität einfach die bessere Konstruktion.
Woran ich Verschleiß erkenne und wie ich das Gerät sinnvoll pflege
Der Aufbau einer Bohrmaschine verrät auch, wo Probleme zuerst auftauchen. In der Praxis sind das meist die gleichen Stellen: Futter, Lager, Getriebe, Motor und Kühlung. Wer die Warnzeichen früh erkennt, verhindert nicht nur Ausfälle, sondern oft auch teure Folgeschäden.
- Funkenflug, Geruch oder unruhiger Lauf deuten oft auf verschlissene Kohlebürsten, überlasteten Motor oder ein Problem an der Stromzufuhr hin.
- Mahlende oder heulende Geräusche kommen häufig aus dem Getriebe oder von Lagern, die nicht mehr sauber laufen.
- Rutschendes Bohrfutter spricht für verschmutzte Spannbacken, ein abgenutztes Futter oder einen ungeeigneten Bohrer.
- Starke Erwärmung zeigt meist zu hohen Vorschub, zu feine Lüftungsschlitze oder einen falschen Gang für das Material.
- Spürbarer Leistungsabfall beim Akku kann vom Akku selbst, von der Elektronik oder von einer Temperaturabschaltung kommen.
Für die Pflege braucht es keine Zauberei. Ich halte Lüftungsschlitze frei, entferne Staub nach der Arbeit trocken, lasse die Maschine nach langer Last abkühlen und verwende Bohrer, die für Material und Drehzahl passen. Bei einem Futter mit Schlüssel achte ich darauf, dass der Schlüssel nie stecken bleibt; bei einem Schnellspannfutter reinige ich die Spannbacken regelmäßig, statt sie mit Gewalt nachzuziehen.
Auch beim Arbeitsschutz hängt viel mit dem Aufbau zusammen. Ein solides Gehäuse ersetzt keine Schutzbrille, und eine gute Maschine macht Staub nicht unsichtbar. Beim Bohren in Mauerwerk oder Beton sind Augenschutz, Gehörschutz und saubere Staubabsaugung für mich kein Zusatz, sondern Teil des vernünftigen Arbeitens. Wenn ein Gerät heiß wird, ungewöhnlich schleift oder immer wieder aussetzt, gehört es nicht weiter gequält, sondern geprüft.
Was ich aus dem Aufbau für die Werkstatt ableite
Für mich lässt sich die Qualität einer Bohrmaschine an drei Fragen festmachen: Wie sauber läuft die Kraft vom Motor bis ins Futter, wie robust sind Lager und Getriebe, und passt die Bauart überhaupt zur Aufgabe? Genau dort trennt sich eine stimmige Maschine von einem Modell, das nur auf dem Karton gut aussieht. Wer das einmal verinnerlicht hat, liest technische Daten deutlich realistischer.
- Für Montage und Möbelbau reicht oft ein leichter Akkubohrschrauber mit 2-Gang-Getriebe und sauberem 13-mm-Futter.
- Für gelegentliche Bohrungen in Ziegel oder Putz ist eine Schlagbohrmaschine sinnvoll, bei viel Beton aber nicht die Endlösung.
- Für präzise, wiederholbare Bohrungen ist eine Ständerbohrmaschine konstruktiv die sauberere Wahl.
Wenn ich auf den Aufbau achte, kaufe ich gezielter, arbeite sicherer und erkenne Wartungsbedarf früher. Genau das macht in der Werkstatt am Ende den Unterschied: nicht die lauteste Leistungsangabe, sondern ein Innenleben, das zur Aufgabe, zum Material und zum Arbeitsschutz passt.
