Ein sauber aufgebauter Hydraulikkreis entscheidet beim Holzspalter über Tempo, Kraft und Temperatur. Wenn Pumpe, Wegeventil, Druckbegrenzung und Zylinder nicht sauber zusammenpassen, wird die Maschine entweder träge oder unnötig heiß. In diesem Artikel zeige ich, wie ich einen Hydraulikschaltplan lese, welche Bauteile im Kreis wirklich wichtig sind und woran sich typische Fehler im Betrieb erkennen lassen.
Ein guter Hydraulikplan zeigt Druck, Rücklauf und Sicherheit auf einen Blick
- Der Standardaufbau besteht meist aus Tank, Pumpe, Wegeventil, Zylinder und Rücklauf.
- Die Druckbegrenzung schützt die Anlage und verhindert, dass Pumpe oder Schlauchpaket überlastet werden.
- Ein Schnellgang entsteht entweder über eine Zweistufenpumpe oder über eine Differentialschaltung.
- Langsamer Hub, heißes Öl oder pfeifende Geräusche deuten oft auf Saugseite, Ventil oder Filter hin.
- Für Umbau und Wartung gelten saubere Druckentlastung, passende Schlauchdimensionen und eine belastbare Sicherheitskette.
Was der Schaltplan eines Holzspalters sofort verrät
Ich lese den Plan eines Holzspalters immer von der Energiequelle aus: Erst kommt der Tank, dann die Pumpe, danach das Steuer- oder Wegeventil und schließlich der Zylinder. Genau diese Reihenfolge zeigt, ob die Maschine im offenen Zentrum arbeitet, also im Neutralzustand das Öl mit möglichst wenig Widerstand zurück in den Tank schickt. Das ist wichtig, weil ein Holzspalter nicht nur Druck braucht, sondern vor allem einen sauberen, verlustarmen Rücklauf.
Wer den Plan nur als Zeichnung betrachtet, übersieht leicht die eigentliche Logik. Die Druckbegrenzung setzt die Obergrenze, das Wegeventil entscheidet über Ausfahren, Halten und Einfahren, und der Zylinder wandelt den Ölstrom in lineare Kraft um. Sobald diese drei Funktionen klar sind, wird auch verständlich, warum ein Spalter mit falscher Ventilstellung, verstopftem Rücklauf oder zu geringem Volumenstrom trotz intakter Pumpe schwach wirkt. Wer das Grundprinzip verstanden hat, kann den Kreislauf im nächsten Schritt auch im Detail lesen.
So lese ich den Hydraulikkreislauf ohne Rätselraten

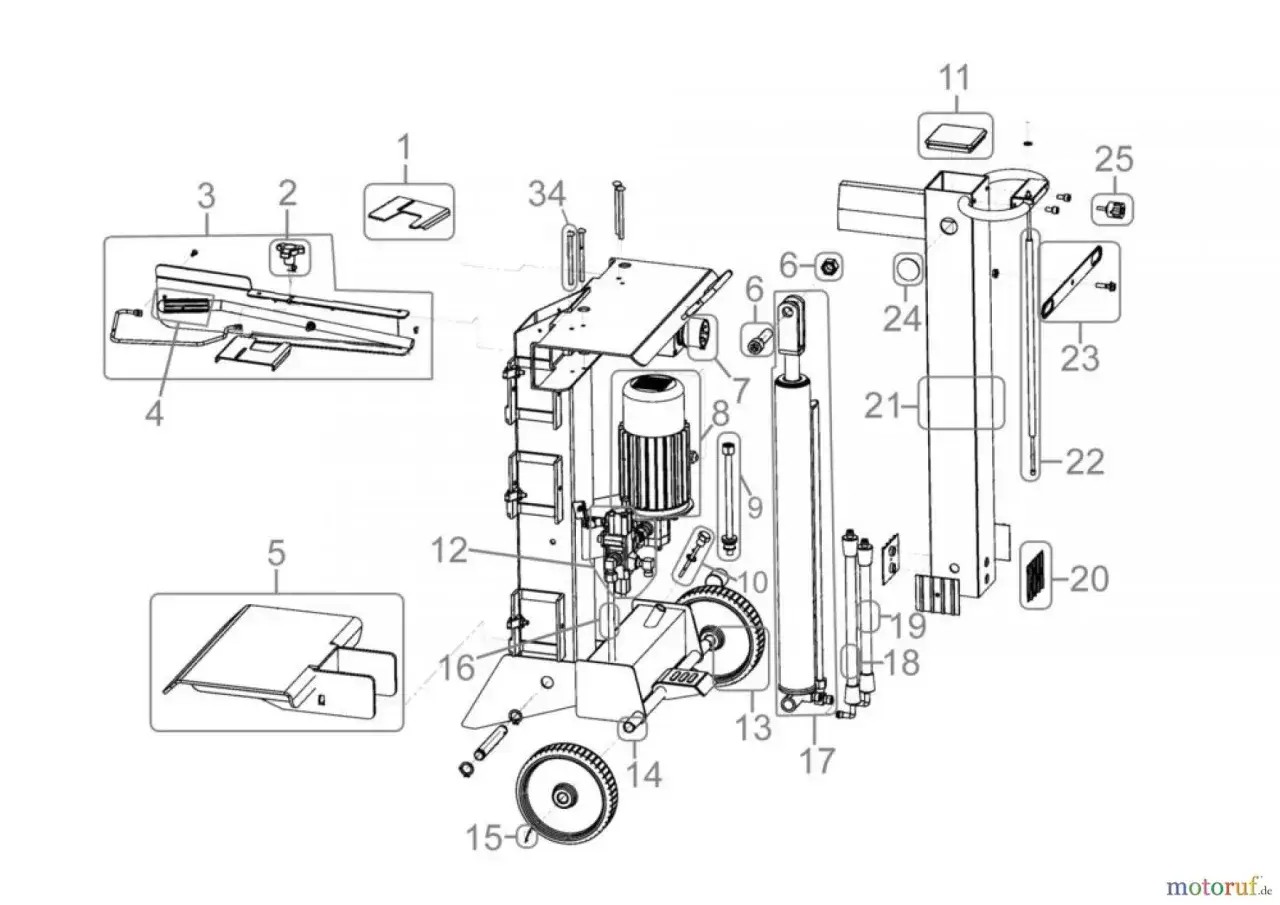

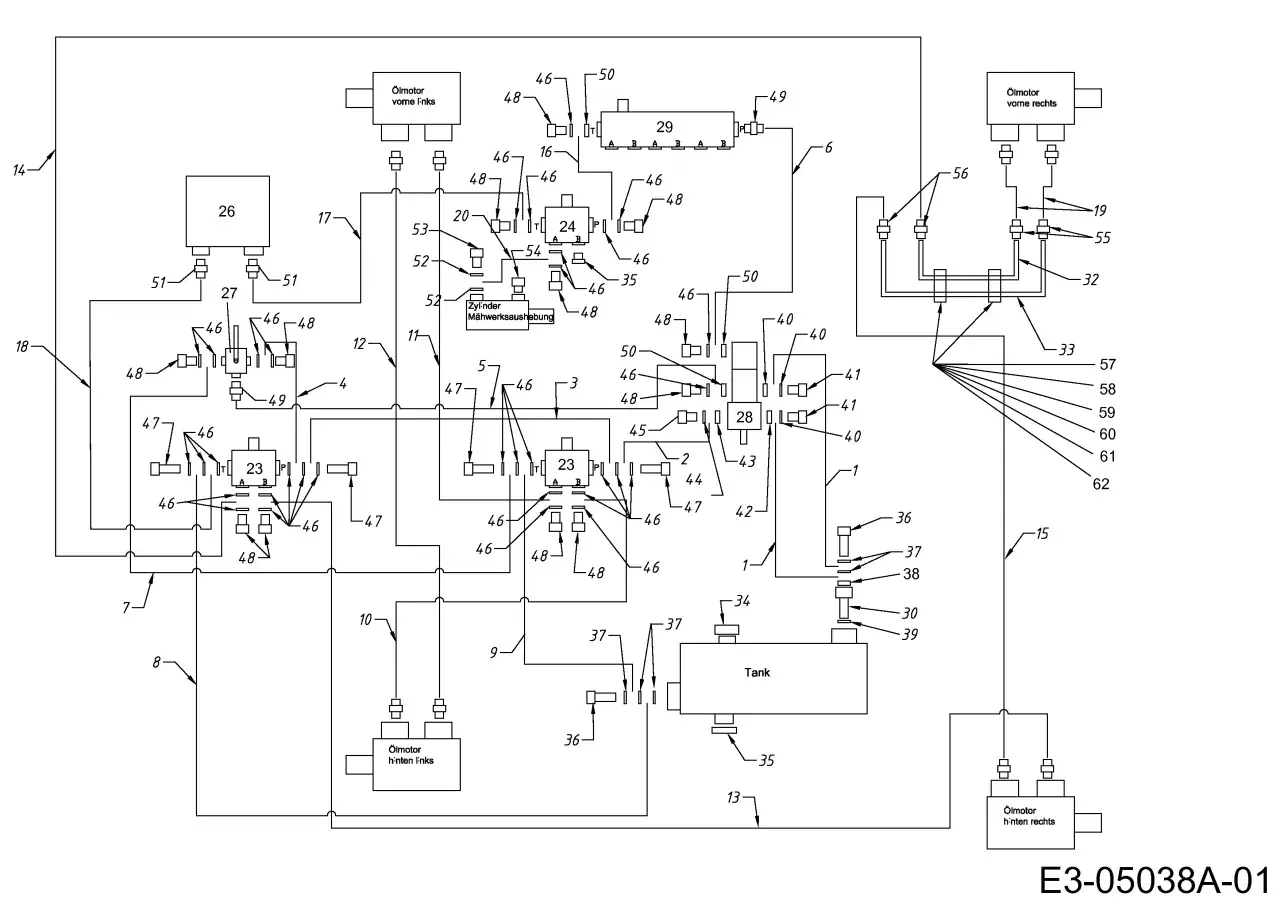

Bei einem typischen Hydraulikschaltbild schaue ich zuerst auf die Leitungen, nicht auf die Symbole. Die Saugseite verbindet Tank und Pumpe, die Druckleitung führt von der Pumpe zum Ventilblock, und der Rücklauf bringt das Öl wieder in den Behälter. Gerade die Saugseite ist empfindlich: Schon kleine Undichtigkeiten können Luft ziehen, was später zu Kavitation, Geräuschen und unruhigem Lauf führt.
| Bauteil | Aufgabe | Woran ich es im Schaltbild erkenne |
|---|---|---|
| Tank | Speichert Öl, lässt Luft entweichen und unterstützt die Kühlung | Großer Rücklauf in den Behälter, oft mit Entlüftung und Füllstandshinweis |
| Pumpe | Erzeugt den Volumenstrom für Fahrt und Spaltkraft | Direkt nach dem Antrieb, meist als Zahnrad- oder Zweistufenpumpe dargestellt |
| Wegeventil | Lenkt den Ölstrom zum Aus- oder Einfahren des Zylinders | Mehrere Schaltstellungen, häufig mit Neutralstellung in der Mitte |
| Druckbegrenzungsventil | Begrenzt den maximalen Systemdruck | Abzweig von der Druckleitung zurück zum Tank |
| Zylinder | Wandelt Druck in lineare Bewegung um | Zwei Arbeitsanschlüsse, einer für die Kolbenseite, einer für die Stangenseite |
| Rücklauf / Filter | Führt das Öl zurück und hält Schmutz zurück | Leitung vom Ventil oder von Hilfsbauteilen zurück in den Tank |
Für die Praxis heißt das: Die Rücklaufleitung sollte möglichst ohne unnötigen Gegendruck arbeiten, das Öl muss sauber bleiben, und der Tank braucht genug Volumen, damit sich die Wärme nicht staut. Ein zu kleiner oder schlecht entlüfteter Tank ist kein Schönheitsfehler, sondern oft die Ursache für Schaumbildung und Leistungsverlust. Wenn dieser Kreislauf logisch passt, lohnt sich der Blick auf die Ventile und Pumpenarten im Detail.
Welche Ventile und Pumpen in der Praxis den Unterschied machen
Beim Holzspalter entscheidet nicht nur die Größe des Zylinders über die Leistung, sondern auch die Art der Pumpe und die Charakteristik des Ventilblocks. In der Praxis sehe ich vor allem drei Lösungen: einfache Zahnradpumpen, Zweistufenpumpen und Schaltungen mit regenerativem oder Differentialbetrieb. Jede Variante hat einen anderen Schwerpunkt zwischen Preis, Geschwindigkeit und Kraftaufbau.
| Variante | Vorteil | Nachteil | Typischer Einsatz |
|---|---|---|---|
| Einstufige Zahnradpumpe | Robust, übersichtlich, günstig | Weniger Eilgang, mehr Last auf dem Antrieb bei höherem Druck | Einfache Heim- und Kompaktgeräte |
| Zweistufenpumpe | Schneller Vorschub bei wenig Widerstand, danach hoher Druck | Etwas teurer und konstruktiv anspruchsvoller | Viele moderne Holzspalter im mittleren Leistungsbereich |
| Differential- oder Regenerativschaltung | Sehr schneller Leerhub | Im Schnellgang weniger Kraft, nur sinnvoll bei sauberer Auslegung | Maschinen mit hohem Durchsatz und kurzen Taktzeiten |
| Offenes Zentrum mit 4/3-Wegeventil | Einfach zu verstehen und gut zu warten | Saubere Neutralstellung und passender Rücklauf sind Pflicht | Sehr häufig bei klassischen Holzspaltern |
Das Druckbegrenzungsventil ist dabei kein Nebenschauplatz, sondern die Sicherheitslinie des ganzen Systems. Viele Consumer-Geräte liegen bei rund 172 bar beziehungsweise 2.500 psi, stärkere Ausführungen gehen darüber hinaus; die konkrete Einstellung muss aber immer zur Pumpe, zum Zylinder und zu den Schlauchwerten passen. Ich würde den Druck nie einfach höher drehen, nur weil der Spalter an harten Scheiten schwach wirkt. Wer das Ventil und die Pumpe sauber einordnet, versteht als Nächstes auch den Schnellgang besser.
Schnellgang und Differentialschaltung richtig einordnen
Der Schnellgang ist beim Holzspalter kein Trick, sondern ein sauberes hydraulisches Prinzip. Bei der Zweistufenpumpe liefert die Anlage im ersten Moment viel Volumenstrom bei wenig Druck, damit der Spaltkeil zügig an das Holz heranfährt. Sobald Widerstand auftritt, schaltet das System auf hohen Druck und geringeren Volumenstrom um. Genau dadurch wirkt die Maschine im Alltag deutlich flotter, ohne dass der Motor permanent am Limit läuft.
Eine Differential- oder Regenerativschaltung geht einen anderen Weg: Dabei wird das Öl von der Stangenseite des Zylinders teilweise wieder in die Kolbenseite zurückgeführt, damit der Kolben schneller ausfährt. Ein technisches Beispiel zeigt den Effekt recht klar: Bei einem Zylinder mit einem Kolben-zu-Kolbenstangenverhältnis von 1:1,56 kann die Ausfahrzeit von etwa 9,5 auf rund 3,5 Sekunden sinken, solange der Zylinder noch nicht gegen hohen Druck arbeiten muss. Genau hier liegt aber auch die Grenze der Lösung. Sobald echtes Spaltmoment gefragt ist, zählt wieder die volle Druckleistung und nicht die reine Geschwindigkeit.
Ich halte den Schnellgang deshalb für sinnvoll, wenn viele kurze Takte anfallen und der Spalter häufig leer zum Holz fährt. Für gelegentliche Einsätze ist eine einfachere Schaltung oft völlig ausreichend und mechanisch sogar angenehmer, weil sie weniger Abstimmungsaufwand verlangt. Entscheidend ist nicht, die schnellste Lösung zu bauen, sondern die richtige für das eigene Holz und die eigene Taktzahl zu wählen. Wenn das System trotzdem schwächelt, verraten die Fehlerbilder meist sehr genau, wo ich suchen würde.
Typische Fehlerbilder im Schaltbild und im Betrieb
Bei Hydraulikproblemen versuche ich nie zuerst, an der Druckschraube zu drehen. Ich prüfe stattdessen die Symptome, denn sie zeigen oft überraschend genau, welcher Teil des Kreislaufs aus dem Takt geraten ist. Ein Holzspalter, der langsam wird, heiß läuft oder ruckelt, hat meist ein nachvollziehbares Problem und selten einen einzelnen, mysteriösen Defekt.
| Symptom | Wahrscheinliche Ursache | Was ich zuerst prüfe |
|---|---|---|
| Zylinder fährt langsam aus | Zu wenig Volumenstrom, kaltes Öl, Filter zu, Ventil nicht sauber durchgeschaltet | Öltemperatur, Saugseite, Filter und Ventilstellung |
| Pumpe pfeift oder klappert | Luft im System, zu niedriger Ölstand, undichte Saugleitung, Kavitation | Ölstand, Schlauchanschlüsse, Ansaugstrecke |
| Spaltkraft wirkt schwach | Druckbegrenzung zu niedrig eingestellt, Pumpe verschlissen, falscher Zylinder | Maximaldruck nur innerhalb der Herstellervorgaben prüfen |
| Öl wird schnell heiß | Ventil steht zu lange im Druck, Rücklauf behindert, Tank zu klein | Neutralstellung, Rücklauf, Tankbelüftung |
| Zylinder läuft ruckelig oder bleibt hängen | Schmutz im Ventil, beschädigte Spule, Luft im Kreislauf | Ventilgang, Ölreinheit, Entlüftung |
| Rücklauf reagiert verzögert | Detent oder Rückstellmechanik verschmutzt, falscher Ventiltyp | Ventilmechanik und Freigängigkeit |
Gerade bei Druckproblemen ist Zurückhaltung sinnvoll. Hydraulikanlagen arbeiten je nach Ausführung mit sehr hohen Drücken, und schon ein unpassender Schlauch oder eine falsch dimensionierte Armatur kann zum Sicherheitsproblem werden. Wenn ich mir unsicher bin, ob der Fehler nur in der Einstellung oder schon in der Auslegung steckt, gehe ich immer einen Schritt zurück und prüfe zuerst die Sicherheitsebene. Genau dort liegt auch der Übergang zur Wartung.
Sicherheit und Wartung, die ich beim Holzspalter nicht überspringe
Ein Holzspalter ist kein Bauteil, das man unter Druck „mal eben“ öffnet. Die DGUV weist bei Arbeiten an hydraulischen Anlagen ausdrücklich auf besondere Schutzmaßnahmen hin, und das ist in der Praxis völlig vernünftig. Vor jeder Wartung muss die Anlage drucklos sein, der Antrieb stillstehen und der Bewegungsbereich gesichert werden. Gerade bei Umbauten oder Fehlersuche im Ventilblock ist das keine Formalität, sondern eine Voraussetzung dafür, dass aus einem technischen Problem kein Unfall wird.
Für den sicheren Betrieb gelten im Holzspalterbereich außerdem einige klare Grundsätze: Zweihandbedienung nicht umgehen, Schutzbereiche frei halten, den Spalter auf festem und ebenem Untergrund aufstellen und Schlauchleitungen regelmäßig auf Scheuerstellen prüfen. Viele Hersteller empfehlen schon nach rund vier Betriebsstunden die erste Dichtigkeitskontrolle an Schläuchen und Verschraubungen. Das klingt früh, ist aber sinnvoll, weil sich kleine Leckagen in der Hydraulik selten von selbst bessern.
- Ich prüfe Ölstand und Ölzustand vor jedem längeren Einsatz.
- Ich halte Saug- und Rücklaufseite sauber und vermeide knickende Leitungen.
- Ich gleiche Ventil, Pumpe und Zylinder auf denselben Druckbereich ab.
- Ich öffne keine Leitung, solange Restdruck im System stehen könnte.
- Ich tausche verschlissene Schläuche nicht nach Gefühl, sondern nach Belastung und Zustand.
Wer diese Punkte konsequent einhält, verlängert nicht nur die Lebensdauer der Maschine, sondern verhindert auch typische Hydraulikschäden wie Luftziehen, Schaumbildung und Überhitzung. Danach stellt sich bei Umbau oder Neuanschaffung die Frage, ob der vorhandene Schaltplan überhaupt zur geplanten Nutzung passt.
Was ich vor einem Umbau oder Kauf noch prüfe
Wenn ich einen Hydraulikschaltplan nicht nur lesen, sondern für einen Umbau nutzen will, checke ich zuerst die Kompatibilität der Kernbauteile. Ventiltyp, Pumpenleistung, Zylinderhub, Druckbegrenzung und Schlauchdimensionen müssen zusammenpassen, sonst verschiebt man das Problem nur von einer Stelle zur anderen. Ein schnelleres Ventil bringt zum Beispiel wenig, wenn die Pumpe zu klein ist oder der Rücklauf das Öl nicht sauber abführen kann.
- Passt das Wegeventil zum offenen oder geschlossenen Kreislauf der Maschine?
- Ist der Maximaldruck aller Bauteile aufeinander abgestimmt, nicht nur auf die Pumpe?
- Reicht der Volumenstrom für einen sinnvollen Eilgang, ohne dass der Motor unnötig belastet wird?
- Sind Schlauchleitungen, Verschraubungen und Dichtungen für den realen Betriebsdruck ausgelegt?
- Bleiben Zweihandbedienung, automatische Rückstellung und Schutzfunktionen nach dem Umbau erhalten?
Ein guter Hydraulikschaltplan ist am Ende kein Selbstzweck. Er zeigt mir, ob der Holzspalter logisch aufgebaut ist, wo die Leistung wirklich entsteht und welche Stelle im Kreis die Maschine begrenzt. Wer diese Zusammenhänge einmal sauber gelesen hat, erkennt Fehler schneller, plant Umbauten sicherer und kann die Technik im Alltag deutlich besser einschätzen.
